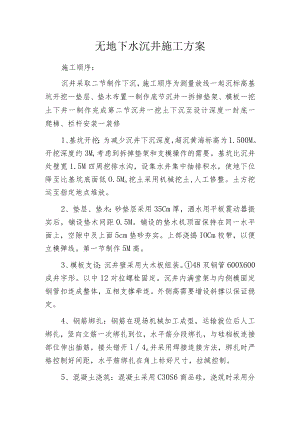

无地下水沉井施工方案.docx

无地下水沉井施工方案施工顺序：沉井采取二节制作下沉，施工顺序为测量放线一起沉标高基坑开挖一垫层、垫木布置一制作底节沉井一拆掉垫架、模板一挖土下井一制作完成第二节沉井一挖土下沉至设计深度一封底一爬梯、栏杆安装一装修1、基坑开挖：为减少沉井下沉深度，超沉黄海标高为1.500M。开挖深度约3M,考虑到拆掉垫架和支模操作的需要。基坑比沉井处壁宽1.5M四周挖排水沟，设集水井集中抽排积水，使地下位降至比基坑底面低O.5Mo挖土采用机械挖土,人工修整。土方挖运至指定地点堆放。2、垫层、垫木：砂垫层采用35Cm厚，洒水用平板震动器振实后，铺设垫木间距0.5M。铺设的垫木机顶面保持在同一水平面上，空隙中及上面5cm垫砂夯实。上部浇捣IOCm校带，以便立模弹线。第一节制作5M高。3、模板支设：沉井壁采用大木板组装。48双钢管600X600成井字形。以中12对拉螺栓固定。沉井内满堂架与内侧模固定钢管扣连成整体，互相支撑牵连。外侧高需要增设斜撑以保证稳定。4、钢筋绑扎：钢筋在现场机械加工成型，运输就位后人工绑扎，竖向立筋一次绑扎到位，水平筋分段绑扎，与硅档板连接部位伸出插筋，接头错开l4o并采用焊接连接方法，绑扎时严格控制好间距，水平筋绑扎在角上标好尺寸，拉缄控制。5、混凝土浇筑：混凝土采用C30S6商品硅，浇筑时采用分层平铺法每层厚50cm,循环开展。防止一侧猛然增高，造成重力倾斜。两节混凝土的接缝处设置-3义400止水钢板。浇筑至钢板中端成水平状态。6、模板、垫木的拆掉：沉井侧模板在混凝土强度到达25%即可拆掉。垫森须在第一节混凝土到达设计强度100%才能抽拔。拆掉应在专人指挥下对称、同步地开展。拆掉方法是将垫木底部土挖去。使垫木悬空，利用拉索或紧线器将垫木抽出，抽拔时要加强观测，注意下沉是否均匀。如发现倾斜，应及时处理。7、轻型井点布置施工：井点立管采用内径为50的镀锌钢管，长度8M,其中下端滤管长度为1.2M,外包综丝片。和14#铅丝螺旋形绑扎。井点总管采用内径为IOOmm的双法兰钢管。总管上焊接内径为50mm的刺管，间距为1M。
