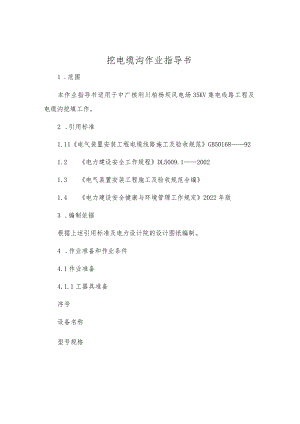

挖电缆沟作业指导书.docx
挖电缆沟作业指导书1 .范围本作业指导书适用于中广核利川柏杨坝风电场35KV集电线路工程及电缆沟挖填工作。2 .引用标准1.1 1电气装置安装工程电缆线路施工及验收规范GB50168921.2 电力建设安全工作规程DL5009.120021.3 电气装置安装工程施工及验收规范合编1.4 电力建设安全健康与环境管理工作规定2022年版3 .编制依据根据上述引用标准及电力设计院的设计图纸编制。4 .作业准备和作业条件4.1作业准备4.1.1工器具准备序号设备名称型号规格单位数量1挖掘机中型台42汽车IOT台13米尺50m个4发电机220V台25电锤台16尖镐把1207铁锹把4. 1.2工作人员准备(2)现场施工指挥及重要路段、位置上的工作人员应熟悉本施工段路径及设备位置，监督及检查电缆沟的挖填深度是否达到施工标准。(3)所有参加作业的作业人员应接受过安全技术交底4.2施工条件4.2.1需挖电缆沟所有路段通道应全部打开。4.2.2施工通道内的有障碍物如巨石、树木、建筑物等应绕开在进行施工，以避免造成其它损失。4.2.3各种机械、工器具、人员应落实到位避免影响工程进度。4.2.4其它安全防范措施完备。5.作业程序、方法和要求5. 电缆沟开挖及填土6. 1.l根据设计图纸的直埋电缆挖土方断面图，及直埋电缆的敷设路径，进行电缆沟开挖。5. 1.2电缆沟挖深为950mm,保证电缆表面距地面不小于800mm,A型壕沟宽度为550mm,B型壕沟宽度为800mm,过道时电缆表面据路面不小于1200mmo6. 1.3电缆应敷设于壕沟里，并应沿电缆全长的上、下紧邻侧以厚度不少于100mm的软土或沙层。5.L4挖电缆沟时对不同地段的不同电缆，电缆沟沟底的宽度也会随着增大或减小。应当严格按照每个施工段的设计图纸进行施工，A型壕沟宽度为55OmnbB型壕沟宽度为800mm。5.1.5电缆沟沟底应平整无残留物，以免划伤电缆表皮造成重大损失。5.1.6电缆沟开挖后应根据各段实际地址条件确定电缆沟的深度，但不得小于950mmO1.1. 7根据设计图纸，确定几个电缆沟集中的区域作为挖填的基准点，以基准点向外施工。6 .作业质量标准及检验要求按电气装置工程施工及验收规范(GB52022-05)风电施工质量检验及评定标准及设计图纸进行检查和验收。7 .工中的危险点、危险源及其控制措施7. 1施工过程当中施工人员应远离施工机械，以免被施工机械碰伤。7.2 施工过程当中施工人员在沟边行走应当注意脚下，避免滑入沟中造成人身伤害。7.3 在沟内进行作业时，应把石块抬出距沟边半米处，防止落石伤人。7.4 施工过程当中应设专人对现场的机械、人员进行监护，及时发现工作中的危险点并对其进行及时的纠正。7. 5加强对施工人员技能方面的教育培训。7 .6使用各种机械与工器具的人员应受过专业的培训，并且持证上LJU冈O8 .7作业人员在沟内施工过程当中应当保持足够的安全距离，防止距离过近锹、镐伤人的事故的发生。8.安全文明施工措施8.1安全措施8.Ll进入现场必须正确配戴安全帽，禁止穿拖鞋、凉鞋、或带跟的鞋进入施工现场，严禁喝酒后进入施工现场，遵守现场的安全管理规定。8.1.2作业人员必须事先经过三级安全教育，在进行项目施工之前还应接受安全技术交底，方可开展工作。8. 1.3电缆沟开挖前，临时安全通道应完成，并经验收合格。8. 1.4严格按照工器具的使用规定，使用工器具。9. 1.5挖电缆沟时严禁打闹，在山林中施工注意自身安全。8.1.6进入作业现场后，做好必要的安全措施，不准接触施工范围以外的设备。8.1.8对光线不足的地方，挖沟时要配有足够照明。8.1.9挖电缆沟时，应尽量曲直减少拐弯处。8.l.11作业现场，禁止吸烟。8 .1.12每天开挖前，应对挖沟路径上的安全设施进行检查，检查无误后，方可进行工作。8.2文明施工8.2.1施工废料必须及时清理，当天施工，当天清理，做到工完料尽场地清，工作过程当中随手清理，做到“施工过程随手清”。8.2.2保护上道工序施工成果，施工过程当中严禁随意破坏树木、标识牌等设施，如必须破坏时，应填写破坏申请单，得到总工程师及上道工序施工方经批准后方可进行。8.2.3工具应随身携带，严禁乱摆乱放，防止丢失。8.2.4严禁乱拆乱动施工现场的安全施工设施、文明施工设施及消防设施。8.2.5施工人员应具备良好的成品保护意识，严禁乱拆、乱拿和乱涂乱抹。9.安全健康与环境保护措施9.1 参加电缆敷设的作业人员，必须身体健康。9.2 作业人员必须参加三级安全教育，三级安全教育考试合格之后方可持证上岗。9. 3严禁喝酒后进入施工现场，精神状态不佳者不准参加作业。9 .4个人防护用品和安全设施班前班后必须进行检查，保证合格。10 5施工过程当中的废料、垃圾必须及时清理，防止对环境造成污染。11 6施工过程当中，对建筑成品和设备要有防护措施，防止污染或破坏建筑成品和设备。10.作业人员职责和权限姓名职务职责和权限江平兵项目副经理负责生产李良雄技术员负责技术和质检周轲安全员负责安全监督
