技能培训资料：压力容器特点及构成.docx

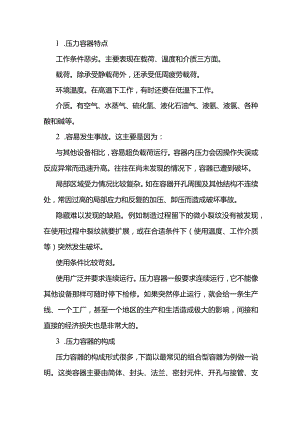

1 .压力容器特点工作条件恶劣。主要表现在载荷、温度和介质三方面。载荷。除承受静载荷外，还承受低周疲劳载荷。环境温度。在高温下工作，有时还要在低温下工作。介质。有空气、水蒸气、硫化氢、液化石油气、液氨、液氯、各种酸和碱等。2 .容易发生事故。这主要是因为：与其他设备相比，容易超负载荷运行。容器内压力会因操作失误或反应异常而迅速升高。往往在尚未发现的情况下，容器已遭到破坏。局部区域受力情况比较复杂。如在容器开孔周围及其他结构不连续处，常因过高的局部应力和反复的加压、卸压而造成破坏事故。隐藏难以发现的缺陷。例如制造过程留下的微小裂纹没有被发现，在使用过程中裂纹就要扩展，或在合适条件下（使用温度、工作介质等）突然发生破坏。使用条件比较苛刻。使用广泛并要求连续运行。压力容器一般要求连续运行，它不能像其他设备那样可随时停下检修。如果突然停止运行，就会给一条生产线、一个工厂，甚至一个地区的生产和生活造成极大的影响，间接和直接的经济损失也是非常大的。3 .压力容器的构成压力容器的构成形式很多，下面以最常见的组合型容器为例做一说明。这类容器主要由简体、封头、法兰、密封元件、开孔与接管、支座等构成。筒体。筒体是压力容器主要组成部分之一。储存物料或完成化学反应所需要的压力空间大部分是由它完成的，所以筒体的大小往往是根据工艺要求来确定的。形状有圆筒形、锥形和球形等。封头。根据几何形状的不同，封头可分为球形封头、椭圆形封头、碟形封头和平盖形封头几种形状。在压力容器中，封头与筒体连接时，只能采用球形或椭圆形封头，不允许用平盖形封头。法兰。法兰是容器及管道连接中的重要部件，它的作用是用螺栓连接，并通过拧紧螺栓使垫片压紧而保证密封。开孔与接管。由于工艺和检修的需要，在容器的简体或封头上开设各种或安装接管，如人孔、视镜孔、物料进出口礼，以及安装压力表、液位计、流量计、热电偶、安全阀等接管开孔。密封元件。密封元件是放在两个法兰或封头与简体端部接触面之间，借助于螺栓等连接件压紧，使简内的液体或气体介质不致泄漏。根据容器的工作压力、介质、温度等来选择密封元件。密封元件有金属（紫铜、铝、软钢）密封元件、非金属（石棉、橡胶等）密封元件和组合型密封元件（铁包石棉、钢丝缠绕石棉等）。支座。支座是支撑压力容器并固定基础上的受压元件。支座是根据容器安装形式来决定的。常见支座形式有鞍式、支撑式、悬式、裙座式等，球形容器常采用柱式和裙式两种支座。
