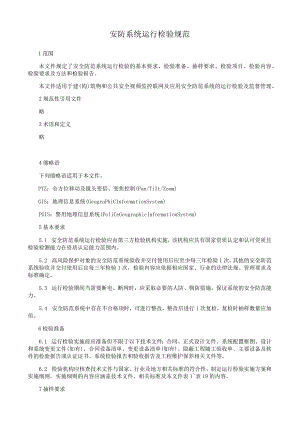

安防系统运行检验规范.docx

安防系统运行检验规范1范围本文件规定了安全防范系统运行检验的基本要求、检验准备、抽样要求、检验项目、检验内容、检验要求及方法和检验报告。本文件适用于建(构)筑物和公共安全视频监控联网及应用安全防范系统的运行检验及监督管理。2规范性引用文件略3术语和定义略4缩略语下列缩略语适用于本文件。PTZ：全方位移动及镜头变倍、变焦控制(Pan/TiIt/Zoom)GIS：地理信息系统(GeograPhiCInformationSystem)PGIS：警用地理信息系统(PoliCeGeographicInformationSystem)5基本要求5.1 安全防范系统运行检验应由第三方检验机构实施，该机构应具有国家资质认定和认可资质且检验检测能力在资质认定能力范围内。5.2 高风险保护对象的安全防范系统验收并交付使用后应至少每三年检验1次，其他的安全防范系统验收并交付使用后宜每三年检验1次，检验内容应依据相应国家、行业的法律法规、管理要求及标准确定。5.3 运行检验期间当需要断电、断网时，应采取必要的人防、物防措施，保证系统的安全防范能力。5.4 安全防范系统中存在不合格项时，可进行整改，整改后进行1次复检，复检时抽样数量应加倍。6检验准备6.1 运行检验实施前应准备但不限于以下技术文件：合同、正式设计文件、系统配置框图、设计和系统变更文件(如有)、合同设备清单、变更设备清单(如有)、隐蔽工程随工验收单、主要设备及软件的检验报告或认证证书、系统检验报告和验收报告及工程维护保养相关文件等。6.2 检验机构应核查技术文件与国家、行业及地方相关标准的符合性，制定运行检验实施方案和实施细则，实施细则的内容应涵盖技术文件、相关标准及本文件表1表19的内容。7抽样要求7.1当同型号设备数量5时，应全数检验，同型号设备数量5时，应根据GB/T2828.1中的一般检验水平T进行抽样，且抽样数量应不少于5。7.2 进行抽样时，按系统设备和前端设备的类型和型号进行分别抽样，抽样母体数为各设备/类型的数量；抽样应根据产品功能、性能的不同，合理分布。7.3 高风险保护对象的安全防范系统，应提高抽样数量或全数检验。8检验项目、检验内容、检验要求及方法8.1 建（构）筑物的安全防范系统8.1.1 建（构）筑物的安全防范系统运行检验主要是对系统配置资源、实体防护系统、安全防范管理平台、入侵和紧急报警系统、视频监控系统、出入口控制系统、停车库（场）安全管理系统、安全检查系统、楼寓对讲系统、电子巡查系统等进行检验。8.1.2 系统配置资源的检验按照表1进行。表1系统配置资源检验序号检验项目检验内容检验要求及方法各子系统的配置资源应与竣工文件一致查验各子系统的设置、数量、位置等1系统配置资源系统接入的信息资源应与竣工文件一致查验系统联网的信息资源及各资源的接入方式系统各级监控中心、机房、安全防范管理平台的设置应与竣工文件一致查验系统配置的监控中心，分控中心及设备机房等的数量、位置及面积，目测检查安全防范管理平台、客户端或分平台的位置、数量，目测检查用户终端的数量、权限设置、位置8.1.3 实体防护的检验按照表2进行。表2实体防护检验序号检验项目检验内容检验要求及方法可在周界、出入口、建（构）筑物外广场等区域或部位设置被动式车辆实体屏障和主动式车辆实体屏障目测检查车辆实体屏障的类型、安装位置、数量，测试车辆实体屏障运行状态1界体护周实防辆体障车实屏车辆实体屏障的高度、结构强度、固定方式、材质材料应符合设计文件要求目测检查车辆实体屏障的固定方式.测量车辆实体屏障的高度，核查车辆实体屏障的产品检测报告中所采用的材料和结构强度有防爆炸要求的车辆实体屏障，设置的安全距离应符合设计文件要求对有防爆炸要求的车辆实体屏障，测量车辆实体屏障与保护对象之间的距离安防照明与警示标志安防照明的设置、照射的区域和照度应符合设计文件要求。安防照明宜与电子防护系统联动目测检查采取的安防照明措施、位置、数量、照射的区域，测量安防照明的照度;满足联动条件后，测试联动效果应在必要位置设置明显的警示标志，警告标志尺寸、颜色、文字、图像、标识应符合设计文件要求目测检查警示标志的位置、颜色、文字、图像和标识等，测量警告标志的尺寸2实体装置根据保护目标的安全要求配置的实体装置应具备防窥视、防砸、防撬、防弹、防爆炸等相应防护能力，防盗保险柜（箱）、物品展示柜、防护罩、保护套等实体装置的设置应符合设计文件要求目测检查实体装置的配置位置、数量.核查实体装置和保险柜（箱）等产品的检测报告8.1.4安全防范管理平台的检验按照表3进行。表3安全防范管理平台检验序号检验项目检验内容检验要求及方法1信息管理功能应能实现系统中报警、视频图像等各类信息的存储管理、检索与回放授权用户通过平台对报警、视频的历史记录分别以时间、地点、类型或性质等条件进行检索、回放，对记录存储位置、时间格式、溢出处理方式等参数进行设置2联动控制功能应能实现相关子系统间的联动，并以声光和（或）文字图形方式显示联动信息通过人为触发联动条件，同时通过平台核查声光、文字等形式的联动提示信息，并查看相关设备动作效果3系统校时功能应能对系统及设备的时钟进行自动校时，计时偏差应满足管理要求调整各系统设备的时钟，通过系统中的校时服务器或其他设备设定系统自动校时参数，满足校时条件后，查看系统时钟、设备时钟与标准时钟之间的偏差4指挥调度功能应能支持通过对各类信息的综合掌控，实现对资源的统一调配和应急事件的快速处置通过操作平台检查平台对各类信息的综合管理，对各类资源进行访问、控制及管理8.1.5 入侵和紧急报警系统的检验按照表4进行。表4入侵和紧急报警系统检验序号检验项目检验内容检验要求及方法1探测功能入侵和紧急报警系统应能准确、及时地探测入侵行为、触发紧急报警装置，并发出入侵报警信号、紧急报警信号设防状态下，通过人员现场模拟入侵探测区域，当进入最大探测区域位置进行模拟入侵测试；在任何状态下，触发紧急报警装置进行测试：查看报警信号、报警信息与实际的触发情况2防拆功能当入侵和紧急报警系统的控制指示设备、告警装置、安全等级2/3/4级的入侵探测器、安全等级3/4的接线盒等设备被替换或外壳被打开时，应能发出防拆信号根据系统安全等级，在任何状态下，打开入侵和紧急报警系统的探测、传输、控制指示、告警装置的外壳或替换设备，查看声光报警信号和报警信息的状态3防破坏及故障识别功能当报警信号传输线被断路/短路、探测器电源线被切断、系统设备出现故障时，报警控制设备上应发出声、光报警信息报警探测回路发生断路、短路和电源线被切断时，查看报警状态和报警功能4传输功能应能实时传递各类报警信号/信息、控制指示设备各类运行状态信息和事件信息对系统发生的各类报警信号/信息、各设备的运行和链路状态以及事件信息，检查传输至控制指示设备的状态；当传输链路发生断路、短路时，查看发送至报警控制设备的报警信息当传输链路能受到来自防护区域外部的影响时，安全等级4应采取特殊措施以确保信号或信息不能被延迟、修改、替换或丢失目测检查安全等级4的系统传输链路所采取的保护措施5记录功能应能对系统操作、报警和有关警情处理等事件进行记录和存储，且不可更改触发报警，查看报警记录，包括报警发生的时间、地点、报警信息性质、故障信息性质、警情处理等信息，检查信息记录的准确性、可更改性对于安全等级2、3和4级应具有记录等待传输事件的功能、记录事件发生的时间和日期。对于安全等级3、4级应具有事件记录永久保存的设备根据系统的安全等级，查阅报警和事件记录的时间、日期以及保存设备6响应时间系统报警响应时间应能满足下列要求：单控制器模式：不大于2s；本地联网模式：安全等级1：不大于10s；安全等级2、3：不大于5s；安全等级4：不大于2s远程联网模式：安全等级1、2:不大于20s：安全等级3、4:不大于IOS根据系统设计的模式和安全等级，通过布防后触发探测器发生报警，测试发生报警到报警控制设备和指示设备接收信号的时间7复核功能在重要区域和重要部位发出报警的同时，应能对报警现场进行声音和（或）图像复核目测检查声音和（或）图像复核装置的配置位置、数量；触发报警后，验证现场声音和图像显示，检查声音和图像的清晰性、准确性8.1.6视频监控系统的检验应按照表5进行。表5视频监控系统检验序号检验项目检验内容检验要求及方法1视频/音频采集功能视频采集设备的监控范围应有效覆盖被保护部位、区域或目标，监视效果应满足场景和目标特征识别的不同需求目测检查视频采集设备的配置位置、数量、覆盖的部位、区域和目标，查看所采用设备的位置、角度、类型视频采集设备的探测灵敏度和动态范国应满足现场图像采集的要求目测核查视频采集设备的产品检测报告中所采用镜头的探测灵敏度和摄像机的动态范围是否与环境相适应视频采集设备宜具有同步音频采集功能具有音频采集功能时，测试采集音频的清晰性、连续性和音视频的延迟同步性2远程控制功能系统应能按照授权对选定的前端视频采集设备进行PTZ实时控制，或对前端视频采集设备进行工作状态的调整以不同的授权用户对前端视频采集设备进行控制，包括PTZ控制及编码方式、码流、帧率、加密等的调整，检查授权用户和非授权用户的控制及调整功能，测试对前端视频采集设备进行PTZ控制时的端到端的时间延迟3视频显示和声音展示功能系统应能实时显示系统内的所有视频图像，系统图像质量应满足设计文件要求。显示的方式可以是单屏幕单路视频，也可以是单屏幕多画面，也可以是组合屏幕综合显示。声音的展示应满足辨识需要，显示的图像和展小的声音应具有原始完整性授权用户在客户端/显示设备上依次对所有视频图像进行调取浏览和选取不同时间段的历史图像进行回放，检查采取单画面或多画面的显示；分别通过视频测试卡图像采集、后端显示及存储的过程对显示的图像和回放的图像质量进行测试，包括分辨力、帧率、灰度等级等：对显示视频图像的几何特征、现场目标活动连续性、清晰度、色彩进行主观评价；对采集的音频信息进行实时播放和回放，检查声音信息的清晰可辨性存储/回放/检索功能视频存储设备应能完整记录指定的视频图像信息，存储的视频路数、存储格式、存储时间应符合设计文件要求查验视频存储的方式、码流、存储格式、存储的路数，根据存储方式、存储格式、码流、存储路数计算每天所需的存储容量视频存储设备应支持视频图像信息的及时保存、连续回放、多用户实时检索和数据导出等功能以不同用户单个或多个对视频资源进行实时检索，查看回放检索到的资源，并导出相应的数据信息4视频图像信息周期时间应不少于30d；防范恐怖袭击重点目标的视频图像信息存储时间应不少于90d根据每天所需的存储容量和配置容量，计算视频图像的存储周期长度；根据计算的周期长度，对存储视频图像按时间进行检索并回放，查看所需存储周期长度的历史图像视频图像信息宜与相关音频信息同步记录、同步回放目测检查前端音频的设置，对音视频的记录文件进行回放，检查播放时的声音、动作、口型和延迟5系统管理功能系统应具有用户权限管理、操作与运行日志管理、设备管理和自我诊断等功能对不同的用户进行权限设置、增加和删除用户；调取操作与运行日志；对相关数据进行导入、导出及界面配置8. 1.7出入口
