悬臂式挡墙和扶壁式挡墙设计计算.docx

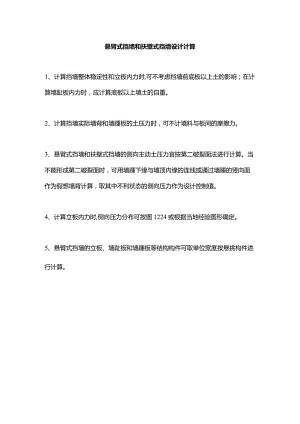

悬臂式挡墙和扶壁式挡墙设计计算1、计算挡墙整体稳定性和立板内力时,可不考虑挡墙前底板以上土的影响；在计算墙趾板内力时，应计算底板以上填土的自重。2、计算挡墙实际墙背和墙踵板的土压力时，可不计填料与板间的摩擦力。3、悬臂式挡墙和扶壁式挡墙的侧向主动土压力宜按第二破裂面法进行计算。当不能形成第二破裂面时，可用墙踵下缘与墙顶内缘的连线或通过墙踵的竖向面作为假想墙背计算，取其中不利状态的侧向压力作为设计控制值。4、计算立板内力时,侧向压力分布可按图1224或根据当地经验图形确定。5、悬臂式挡墙的立板、墙趾板和墙踵板等结构构件可取单位宽度按悬挑构件进行计算。5<kk(a)l压力分布图(b)立板会向弯矩分布图(C)立板弯矩横向分布图图12.2.4扶壁式挡墙侧向压力分布图M中一板跨中弯矩；H一墙面板的高度；ehk一墙面板底端内填料引起的法向土压力"一扶壁之间的净距6、对扶壁式挡墙,根据其受力特点可按下列简化模型进行内力计算：1立板和墙踵板可根据边界约束条彳牛按三边固定、一边自由的板或以扶壁为支点的连续板进行计算；2墙趾底板可简化为固定在立板上的悬臂板进行计算；3扶壁可简化为T形悬臂梁进行计算，其中立板为梁的翼缘，扶壁为梁的腹板。7、悬臂式挡墙和扶壁式挡墙的结构构件截面设计应按现行国家标准混凝土结构设计规范GB50010的有关规定执行。8、挡墙结构应进行混凝土裂缝宽度的验算。迎土面的裂缝宽度不应大于0.2mm,背土面的裂缝宽度不应大于0.3mm,并应符合现行国家标准混凝土结构设计规范GB50010的有关规定。9、悬臂式挡墙和扶壁式挡墙的抗滑、抗倾稳定性验算应按本规范的第10.2节的有关规定执行。当存在深部潜在滑面时，应按本规范的第5章的有关规定进行有关潜在滑面整体稳定性验算。10、悬臂式挡墙和扶壁式挡墙的地基承载力和变形验算按国家现行有关规范执行。
