建筑模板专项施工方案（终稿）.docx

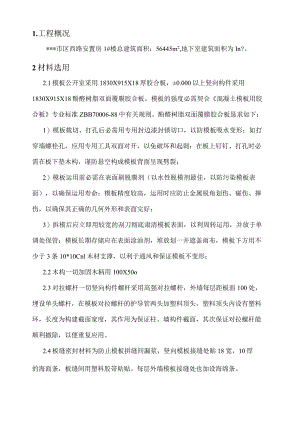

1.工程概况*市区西路安置房1#楼总建筑面积：56445m2,地下室建筑面积为In?。2材料选用2.1模板公开室采用1830X915X18厚胶合板，±0.000以上竖向构件采用1830X915X18酚醛树脂双面覆膜胶合板。模板的强度必需契合混凝土模板用胶合板专业标准ZBB70006-88中有关规则。酚醛树脂双面覆膜胶合板恳求如下：1）模板载切、打孔后必需用专用封边漆封锁切口，以防模板吸水变形；如打穿墙螺栓孔，应用专用工具双面对开，以免破坏和起刺；在板上钉钉、打孔时必需在板下垫木构，谨防悬空构成模板背面呈现劈裂；2）模板运用前必需在表面刷脱膜剂（以水性脱模剂最佳，以防污染模板表面），以确保运用寿命；模板精度较高，运用时应防止金属锐角划伤、碰伤、摔伤，以确保其正确的几何外形和表面完好；3）拆模后应立即用较宽的刮刀彻底肃清模板表面，以利周转运用，并放于单调处保管；模板长期存储应在表面涂油剂，堆放划一并遮盖雨布，模板下方用不少于3条10*10Cnl木材支撑，以利于通风和保证模板不变形；2.2木构一切加固木柄用100X50o2.3对拉螺杆一切竖向构件螺杆采用高强对拉螺杆，外墙每层距板面100处，埋设单头螺杆，在模板对拉螺杆的护导管两头加塑料顶头，塑料顶头内设有塑料环，长度为构建截面宽度，其作用为保证柱、墙构件截面，其次保证对拉螺杆能顺利撤除，以便重复应用。2.4板缝密封材料为防止模板拼缝间漏浆，竖向模板接缝处贴18宽，10厚的海面条，板缝间用塑料胶带粘贴。每层外墙模板接缝处也加设海绵条。2.5模板支撑体系顶板模板满堂架采用碗扣架。2.6钢钉钢钉长度为2745mm,每块胶合板与木楞相叠处至少钉2个钉子，第二块模板的钉子要转向，与第一块模板方向斜钉，使拼缝严密。3主要构件施工方法竖向构件模板与板面碎接触面易形成缝隙，造成碎楼浆，影响碎的表观质量，因此在支设模板前硅表面与模板接触不平整部分，模板支设完后用水泥砂浆堵缝，防止漏浆。3.1 柱模1#楼规范层为剪力墙构造。负一层、一层有框支柱，外周为剪力墙构造。柱截面为800X800,柱模板采用木模板。采用对拉螺杆钢管抱箍加固。(1)柱模板按图纸的几何尺寸，分离现场实践状况配制拼装。(2)木杨加固，间隔为中对中230,高度方向采用钢管在柱角对拉。(3)柱的对拉螺杆步距依据柱高停止调整，对拉螺杆的起步距为228.75o柱子模板支撑应与支撑承重架相连，每柱的各面必需设置有两点，三道钢管支撑落地稳定模板，避免碎浇筑时形成位移。(4)上下层柱靠外墙边加固办法同剪力墙。柱模板加固图20PVC 管对拉螺杆护导管3.2 梁柱节点模板梁柱节点模板就是柱上部、梁、顶板交汇处模板，梁柱节点模板高度到顶板底部。梁柱节点模板每套由四块组成，如没有梁的位置则为一块面板，如有梁的位置则在面板相应的位置上开一洞口。详细尺寸依不同梁的规格而定。柱节点模板每套共配制四块单片模板，采用18m厚九夹板，同梁模板一同支设、固定。在柱与梁相交的位置，有梁一侧梁柱节点模板上启齿，启齿宽度为梁宽+2倍木模板厚(18X2=36mm),启齿高度为梁高一顶板厚+木模板厚(18mm)o支模时，梁柱节点模板压梁模板(将梁的侧模及梁底模模板伸入梁柱节点模板预留启齿处)，接缝贴不透水海绵条。3.3 顶板模板顶板模板支撑采用碗扣式脚手架体系。面板用18mm厚九夹板，次龙骨采用50X10Onlm木相，间距300mm。支撑龙骨用钢管，其间距不超过100Omm,木材表面刨平以保证与模板接合面平整。板缝处触面贴4cm-5Cm宽胶带盖缝，以防漏浆。3.4 楼梯膜板3.5 梁模采用18mm厚九夹板，次龙骨采用50XlOOmm木杨，沿梁纵向一般为三道。梁侧模板采用工具式卡具-步步紧和木构模板斜撑固定，梁高超过700mm中间加一道对拉螺栓（M14,穿PVC套管）。梁底模主龙骨支撑采用钢管，其间距不超过IoOOnIm。梁模采用梁侧模包底模，板模上表面与梁侧模上口在板底标高水平拼缝处，上贴4-5cm宽胶带防止漏浆。如下图：3.6 梁及顶板模板支撑模板支撑选用碗扣式脚手架支撑系统。支撑间距依据房间尺寸为100OX1000mm,从撤除时间上分为早拆支撑和晚拆支撑。支撑立杆上设有可调顶托,下可设调底座。梁、顶板支模时，按标准及设计请求起拱。起拱的详细作法为：用碗扣脚手架，上部加可调支撑，以调整高度，木板作辅助，以满足起拱请求。3.7 剪力墙模板剪力墙模板制安依据施工图纸的请求，分离现场实践状况配制拼装。竖向木材加固间隔为中对中230,横向采用钢管加穿墙螺杆对拉，间距为457.5×457.5o剪力墙的加固钢管应与满堂架子连成整体，并且内外墙支撑钢管落地，避免碎浇筑时墙模内外挪动，横距支撑为1500,步距为1000一道。剪力墙的上部板的各部位采用铁丝或花篮螺丝停止调理使其上平直，确保墙体模板在施工中到达横平竖直。剪力墙预留洞口采用定型工具式模板装置，便于安拆。剪力墙模板加固图：»18钢管-r- i I外墙模板加固图内墙模板加固图模板加工开孔图一L-II -f-I _L-LO2 OJ OJ3.8 后浇带模板1）后浇带位置的梁板支模用的架子，在搭设过程中应与满堂架子全部断开，在加固时应全部连成一个整体，使之既能独立工作又能构成整体受力的承重支模架，以免影响下道工序。2）其它梁板架子撤除时，将后浇带位置的梁和板的架子和模板全部留下,并且停止加固，确保其架子的刚度和稳定，满足上部工程继续施工的请求。3）在后浇带的梁板施工中，应留意在后浇带位置设置一块易撤除的小模板，利于后浇带梁里的杂物和碎的清算，防止在后浇带浇碎时，大面积撤除模板清算梁板后浇带内的建筑渣滓。后浇带跨模板不设早拆，后浇带下模板不撤除，等后浇带混凝土浇筑后再撤除，按下图办法留设。12204模板设计计算4.1剪力墙模板设计计算本工程剪力墙模板采用1.83X0.915的木模板，剪力墙高按4000,宽按300mm.,外钢楞采用648X3.5的钢管，间距457.5：内楞采用50X100的木枕，间距230：穿墙对拉螺杆采用小14圆钢制作，间距457.5X457.5设计。设计参数：碎自重为丫c=24KNm3,强度等级为C45,塌落度为160mm,采用0.6m3的吊斗卸料，浇筑速度为2mh,碎温度为25C,用插入式振捣器振捣。钢材抗拉强度设计值为215Nmm2,对拉螺栓拉力为155Nmm20木模板设计强度和弹性模量如下：顺纹抗压fc=10Nun2,顺纹抗剪fv=1.4Nmm2,抗弯fm=13Nmm2,弹性模量E=9000Nmm2,重力密度为5KN/M3。钢楞允许挠度3mm。1、荷载设计值：(1)、碎侧压力标准值险侧压力标准值按公式：Fl=O.22YCIOBlB2V1/2,其中10=200/(20+15)=5.71贝J:Fl=0.22X24000X5.71×1×1X21/2=42.63KNm2F2=cH=24×3=72KNm2,取两者中较小值，即Fl=42.63KNm2(2)、碎侧压力设计值：F=FlX分项系数X折减系数=42.63X1.2×0.85=43.48KNm2(3)、倾倒碎时产生的水平荷载查表得:4KN/m2,荷载设计值为4XL4×0.85=4.76KNm20(4)、按表进行荷载组合；F=43.48+4.76=48.24KNm22、验算(1)、木模板验算木模板截面特征IX=bh312=915×18312=444690mm4WX=bh26=915×1826=49410mm3a木模板承载力计算简图如下：q化为线荷载：ql=FXO.915/Iooo=44.14N三（验算承载力）b抗弯强度验算：M=0.107qlL2=0.107X44.14X2302=249845.6Nmm受弯构件的抗弯承载力公式：=MAV=249845.6×6/（915×182）=5.057Nmm2<fm=13Nmm2（满足）3、内楞木材验算拟采用50X100的木彷，间距230作为背材加固木模板，并用间距457.5的双钢管加固木防，木材各项技术参数如下:W=bh26=50×1002/6=83.3×103mm3a计算简图化为线均布荷载：q2=F'X0.4575/1000=48.24X0.4575/1000=22.07Nmm（验算承载力）b抗弯验算：M=O.107q2L2=0.107X22.07X457.52=494270Nmm=MW=49427083300=5.934N三2<fm=13Nmm2（满足）4、外楞钢管验算外钢楞采用48X3.5的钢管,间距457.5：穿墙对拉螺杆采用14圆钢制作，间距457.5*457.5。钢管、对拉螺杆各项技术参数如下钢材抗拉强度设计值为215Nmn2,对拉螺栓拉力为16.8KN;截面抵抗矩甲x=2X5.08Cm3。计算简图：面荷载化为点荷载：F=F'X0.23X0.23=48.24X0.23X0.23=2.551kN（验算承载力）抗弯验算：M=Fa=2.551×115=293000Nnun=M/W=293000/（2X5080）=28.838Nmm2<fm=215Nmm2（满足）5、对拉螺杆验算Fmax=2F=2X2.551=5.102KN<fm=16.8KN（满足）4. 2梁板模板验算梁板主要为现浇板，只计算梁板底模（梁按板考虑），按照100O宽梁计算板。底模验算1）荷载分析：现浇板碎荷载：ql=0.1×25×1.2=3KNm2模板自重：q2=0.50×1.2=0.6KNm2施工荷载：q3=2XL4=2.8KN2（用于模板楞木）碎堆积厚度：q4=0.20X24=4.8KNm2按最不利情况组合荷载：q=0.9×（3+0.6+2.8+4.8）=2）木模板验算木模板采用L85X0.95的木模板,支撑楞木采用50×100木材,间距300,计算简图如下：22236ql2化为线均布荷载：ql=F,X0.915/1000=10.08X0.915/1000=9.223Nnn（验算承载力）抗弯验算：M=0.107qll2=0.107×9.223×2302=52206Nmm=MW=6X52206/（915X182）=1.057N三2<fm=13Nmm2（满足）3）支撑木材验算：支撑木材采用048X3.5的钢管，间距900X900,计算简图如下:化为线均布荷载：ql=F,XO.9/1000=10.08X0.9/1000=9.72Nmm(验算承载力)抗弯验算：M=0.105qll2=0.105×9.72×9002=826686Nmm=MW=826686×650×1002=9.92Nmm2<fm=13Nmm2(满足)4. 2转换梁模板设计计算高支撑架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001).混凝土结构设计规范GB50010-2002、建筑结构荷载规范(GB50009-2001)、钢结构设计规范(GB50017-2003)等规范编制。因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了施工技术2002(3)：扣件式钢管模板高支撑架设计和使用安全中的部分内容。梁段:KZLl5。单位：(mm)
