建筑幕墙那些事——玻璃幕墙工程.docx

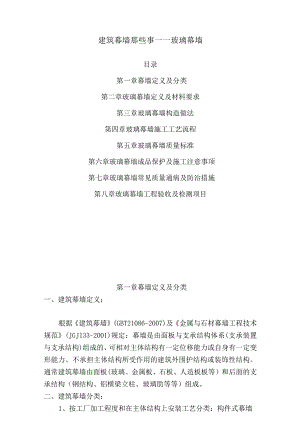

建筑幕墙那些事一一玻璃幕墙目录第一章幕墙定义及分类第二章玻璃幕墙定义及材料要求第三章玻璃幕墙构造做法第四章玻璃幕墙施工工艺流程第五章玻璃幕墙质量标准第六章玻璃幕墙成品保护及施工注意事项第七章玻璃幕墙常见质量通病及防治措施第八章玻璃幕墙工程验收及检测项目第一章幕墙定义及分类一、建筑幕墙定义：根据建筑幕墙(GBT21086-2007)及金属与石材幕墙工程技术规范(JGJI33-2001)规定：幕墙是由面板与支承结构体系(支承装置与支承结构)组成的、可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所受作用的建筑外围护结构或装饰性结构。通常建筑幕墙由面板(玻璃、金属板、石板、人造板板等）和后面的支承结构（钢结构、铝横梁立柱、玻璃肋等等）组成。二、建筑幕墙分类：1、按工厂加工程度和在主体结构上安装工艺分类：构件式幕墙和单元式幕墙；2、按照面板材料分类：玻璃幕墙、金属幕墙、石板幕墙、人造板材幕墙、瓷板幕墙、陶板幕墙、微晶玻璃幕墙；3、根据构件分类：（1）框架式（元件式）幕墙：明框式幕墙、隐框式玻璃幕墙、横明竖隐式玻璃幕墙、横隐竖明式玻璃幕墙、点式玻璃幕墙、全玻璃幕墙；（2）单元式幕墙：单元式玻璃幕墙、半单元式玻璃幕墙、小单元式玻璃幕墙。4、根据是否开放分类封闭式、开放式，如呼吸式幕墙（双层动态节能幕墙）等。本文主要介绍石材幕墙基本知识、施工工艺流程及管控要点。第二章玻璃幕墙定义及材料要求一、玻璃幕墙定义：板材为玻璃的建筑幕墙；二、玻璃幕墙分类：1、按玻璃幕墙形式：（1）明框玻璃幕墙：金属框架的构件显露于面板外表面的框支承玻璃幕墙。（2）隐框玻璃幕墙：金属框架的构件完全不显露于面板外表面的框支承玻璃幕墙。（3）半隐框玻璃幕墙：金属框架的横向或竖向构件显露于面板外表面的框支承玻璃幕墙。2、按幕墙安装方法：（1）构件式玻璃幕墙：在现场依次安装立柱、横梁和玻璃面板的框支承玻璃幕墙。（2）单元式玻璃幕墙：将面板和金属框架（立柱、横梁）在工厂组装为幕墙单元，以幕墙单元形式在现场完成安装施工的框支承玻璃幕墙。（3）半单元式（小单元）幕墙：介于构件式幕墙和单元式幕墙之间的一种幕墙结构。它是指面板材料与之部分龙骨构建在工厂内组装完成，在施工现场将组装好的板块安装到主体结构连接的主受力龙骨上，从而完成幕墙的安装。3、按幕墙面板的支承形式：（1）框支承玻璃幕墙：框支承幕墙框支承幕墙是指面板由立柱、横梁连接构成的框架支承的幕墙。（2）点支承幕墙：点支撑玻璃幕墙是由玻璃面板、点支承装置和支承结构构成的一种玻璃幕墙，又分为钢结架式、玻璃肋式、拉杆式、拉索式、自平衡索桁架式、单层索式。（3）全玻幕墙：全玻幕墙是由玻璃肋和玻璃面板构成的玻璃幕墙。全玻璃幕墙玻璃面板的尺寸一般较大，宜采用机械吸盘安装。全玻璃幕墙允许在现场打注硅酮结构密封胶。全玻璃的板面不得与其他刚性材料直接接触。三、玻璃幕墙材料要求1、基本要点玻璃幕墙材料应符合国家现行产品标准及设计要求，并应有出厂合格证、质量保证书及必要的检验报告。玻璃幕墙材料应选用耐气候性的材料。金属材料和零附件除不锈钢外，钢材表面应进行热浸镀锌处理，平均镀锌层厚度一般不低于70微米，铝合金可视面应进行表面氟碳喷涂或粉末喷涂处理,非可视面应进行阳极氧化处理。玻璃幕墙材料应采用不燃烧性材料或难燃烧性材料。（4）结构硅酮密封胶应有与接触材料相容性试验报告，并应有保质年限的质量证书。2、骨架材料：（1）骨架材料主要有构成骨架的各种型材以及连接与固定的各种规格的连接件、紧固件。（2）型材有：角钢、方钢管、槽钢及铝合金型材。（3）紧固件主要有：膨胀螺栓、铝打钉、射钉，连接件多采用角钢、槽钢、钢板加工而成。（4）铝合金型材应采用精制铝合金型材，并符合铝合金建筑型材（GB/T5237）标准要求。（5）铝合金杆件型材截面受力部分的壁厚不应小于3mmo玻璃幕墙所用铝合金材料均根据需要制成各种复杂几何形状断面的型材，其合金成分及机械性能应有生产厂家的合格证。型材表面经阳极氧化处理或镀古铜色。（6）玻璃幕墙采用铝合金氧化膜不低于AA15级，并满足铝及铝合金阳极氧化阳级氧化膜总规范（GB8013）的规定。铝合金的表面处理层厚度和材质应符合现行国家标准铝合金建筑型材（GB/T5237.2-5237.5）的有关规定。（7）与玻璃幕墙配套用铝合金门窗应符合现行国家标准的规定。（8）玻璃幕墙采用的标准五金应符合现行国家标准的规定。（9）玻璃幕墙采用非标准五金件应符合设计要求，并应有出厂合格证、检验报告。（10）玻璃幕墙采用的钢材、不锈钢材应符合现行国家标准的规定，当幕墙高度超过40m时，钢构件宜采用高耐候结构钢，并应在其表面涂刷防腐涂料。采用热浸镀锌处理时，其膜厚应大于45um；采用静电喷涂时，其膜厚应大于40um。钢构件采用冷弯薄壁型钢时，其壁厚不得小于3.5mm,承载力应进行验算。（Il）不同金属材料接触位置应采用专用防腐柔性垫片分隔，避免双金属腐蚀。3、玻璃（1）染色玻璃）、垫反射玻璃（又称镜面玻璃）、中空玻璃。按构造分有单层玻璃和双层玻璃，单层玻璃一般由钢化玻璃制成，厚度一般为5或7mm。双面玻璃通常用非钢化玻璃制成，厚度一般为5-12-5（mm）或7-9-7（mm）,中间数值为两层玻璃之间间隙。单层或双层玻璃一侧均镀金属膜，称之“反射玻璃”。金属膜是金属氧化物。对6mm厚度和镀膜玻璃来说，阳光透过率只有23%40%,而对于一般无色透明玻璃，阳光透过率可达78%o用反射玻璃能起到遮阳、隔热、节能的作用。（2）玻璃的颜色取决于氧化物的种类，依氧化物的不同，可形成茶色、金色、银灰色等多种颜色。对于可能直接造成人身伤害的玻璃幕墙应采用安全玻璃，否则应采取相应的安全措施，玻璃幕墙使用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃。对弧形玻璃幕墙玻璃，在安装使用时可考虑采用热喷涂镀膜玻璃。（3）玻璃幕墙采用玻璃的外观质量和性能应符合国家现行标准的规定。（4）幕墙玻璃应进行机械磨边处理，点支承幕墙玻璃的孔、板边缘均应进行磨边和倒棱，磨边宜细磨，倒棱宽度不宜小于InIn1。（5）钢化玻璃宜经过二次热处理。（6）有防火要求的幕墙玻璃，应根据要求，采用单片防火玻璃或其制品。（7）玻璃安装时，应严格检查表面质量及外观几何尺寸偏差，须符合有关标准规定，钢化玻璃表面不得有伤痕。4、填缝材料：（1）填缝材料是用于玻璃幕墙装配及块与块之间的缝隙处理，一般常用填充材料、密封材料、防水材料三种组成。（2）填充材料，主要是用在间隙的底部，起到填充作用。常用的是聚乙烯泡沫胶系，有片状、圆柱条等多种规格。（3）密封材料，在玻璃装配中，不仅仅起密封作用，同时也起到缓冲、粘接的作用，使脆性的玻璃与硬性的金属之间得以过渡。目前应用较多的密封、固定材料是橡胶密封条，亦称为锁条。因它是在玻璃固定时嵌入玻璃两侧，起到一定的密封作用。橡胶压条的断面形式很多，其规格主要要与凹槽的实际尺寸相符，否则过松或过紧都是不妥的。（4）防水材料，目前使用较多的是硅酮系列的密封胶。其中的醋酸型硅酮密封胶和中性硅酮密封胶选用较多，可按基层的材质适当选择。因其采用管装，使用时用特制的胶枪注入间隙内，操作简便，存储方便。隐框及半隐框玻璃幕墙的中空玻璃所用密封胶必须采用结构健酮密封胶和丁基密封腻子，明框玻璃幕墙和中空玻璃的密封胶可采用串疏密封胶和丁基密封腻子。（5）玻璃幕墙使用的结构硅酮密封胶应采用高模数中性胶；结构硅酮密封胶分单组份和双组份，同一幕墙工程应采用同一品牌的单组分或双组分的硅酮结构密封胶，并应有保质年限的质量证书，必须对结构胶的邵氏硬度、标准条件拉伸粘结强度、相容性试验复验。玻璃幕墙所用的结构胶、耐候胶在施工安装前应严格检查出厂日期，凡超过使用日期的胶，严禁在玻璃幕墙工程中使用。5、胶粘剂：由于胶粘剂品种繁多，适应性能各有不同，对肢粘剂必须进行性能检验，检验其粘接强度和粘接后是否脱胶起鼓，符合要求后才能正式操作使用。6、其他材料：（1）玻璃幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃性材料作隔热保温材料，同时应采用铝箔或塑料薄膜包装的复合材料，作为防水和防潮材料。（2）在主体结构与玻璃幕墙构件之间，应加设耐热的硬质有机材料垫片。（3）玻璃幕墙立柱与横梁、转接件之间的连接处，宜加设防腐橡胶垫片，并应安装严密。（4）如防火、保温材料、镀色铝墙板（用于装饰玻璃幕墙边缘或建筑物拐角处），亦应根据设计要求及相关规范进行检查、验收。第三章玻璃幕墙构造做法一、框支承玻璃幕墙一一明框式1、明框玻璃幕墙是金属框架构件显露在外表面的框支承玻璃幕墙,它以特殊断面的铝合金型材为框架，将玻璃面板全部嵌入型材的凹槽内。2、明框玻璃幕墙特点：（1）铝合金型材本身兼有骨架结构和固定玻璃的双重作用；（2）用清晰的线条来勾勒建筑，给人以节奏感；（3）应用较广泛，安全性能可靠；（4）安装简捷，便于调整。二、框支承玻璃幕墙一一半隐框式1、半隐框玻璃幕墙分为竖隐横不隐及横隐竖不隐两种方式，当然无论是哪一种半隐框玻璃幕墙，都应该用一对应边用结构胶粘接成玻璃装配组件，而另一对应边采用铝合金镶嵌槽玻璃装配的方法。2、竖隐横不隐：竖边看不到边框，而横边则看得见金属边框。3、横隐竖不隐：横边看不到边框，但是竖边看得见边框。3、半隐框玻璃幕墙安装（1）横隐坚不隐玻璃幕墙安装：半隐框幕墙安装方法一：其采用的是结构性玻璃装配方法,采用铝合金玻璃镶嵌槽固定。做法是将玻璃粘接在上下两条边具有安装沟槽的玻璃框上，玻璃框的上框支在铝合金框格体系的横梁上，下框用固定片固定在下横梁上，而竖边用压板固定在下横梁上，而竖边用压板固定在竖杆的玻璃镶槽内，形成从上到下整片玻璃由竖杆压板分隔成一条条长带。横隐竖不隐无法现场注胶，也不允许现场注胶。半隐框幕墙安装方法二：，即是在全隐框玻璃幕墙的横边或竖边加上一条压板，形成横边或竖边的半隐框幕墙。也就是说，全隐框玻璃幕墙做成半隐框效果。这条压板不仅是横向或竖向装饰线条，而且对玻璃进行了第二次固定，安全感有所增强，同时也可以改变压板的形状和颜色增加图案色彩。（2）竖隐横不隐玻璃幕墙安装：半隐框幕墙安装方法一：玻璃粘贴在两竖边有安装沟槽的玻璃框上，将玻璃框竖边用固定片固定在铝合金框格体系的竖杆上；而玻璃上下两横边固定在铝合金框格体槽梁的镶嵌槽中。玻璃与玻璃框竖边的粘接是在工厂内专用车间加工注胶完成的，材料表面清洁有保证，粘接质量好。玻璃框是在结构胶完全固化后，才运往现场安装，粘接质量有保证。半隐框幕墙安装方法二：是将镀膜玻璃先固定在顶部和底部铝合金型材的镶嵌槽内，在玻璃与竖杆表面形成一条胶缝空槽,而后在现场将结构胶灌满胶缝空槽，形成竖向结构胶玻璃装配体系。这种生产方法由于是在现场注胶，材料表面清洁与干燥，注胶时环境清洁程度均很难得到充分的保证，而且往往在结构胶未固化前就要承受风荷载，影响粘接强度。一般仅限于用建筑物与铝合金框架体系间无安装间隙的建筑物，除非万不得已，不宜采用。三、框支承玻璃幕墙一一隐框式1、隐框玻璃幕墙是将玻璃用硅酮结构密封胶（简称结构胶）粘结在铝框上，在大多数情况下，不再加金属连接件。因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。在某些工程中，垂直玻璃幕墙采用带金属连接件的隐框幕墙。金属扣件可作为安全措施，但容易因产生集中应力使玻璃破裂。2、玻璃与铝框之间完全靠结构胶粘结。结构胶要承受玻璃的自重、玻璃所承受的风荷载和地震作用，还有温度变化的影响，因此结构胶是隐框幕墙安全性的关键环节。结构胶必须能有效地粘结所有与之接触的材料（玻璃、铝材
