典型智能综合配电柜JP柜技术协议.docx

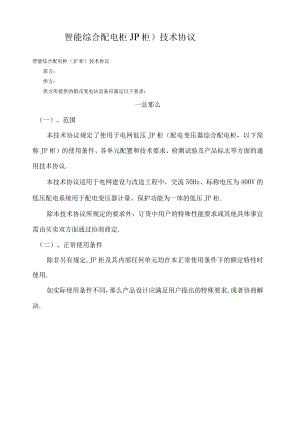

智能综合配电柜JP柜）技术协议智能综合配电柜（JP柜）技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：一总那么（一）、范围本技术协议规定了使用于电网低压JP柜（配电变压器综合配电柜，以下简称JP柜）的使用条件、各单元配置和技术要求、检测试验及产品标志等方面的通用技术协议.本技术协议适用于电网建设与改造工程中，交流50Hz、标称电压为400V的低压配电系统用于配电变压器计量、保护功能为一体的低压JP柜.除本技术协议所规定的要求外，订货中用户的特殊性能要求或其他具体事宜需由买卖双方面通过协商商定.（二）、正常使用条件除非另有规定,JP柜及其内部任何单元均在本正常使用条件下的额定特性时使用.如实际使用条件不同，那么产品设计应满足用户提出的特殊要求,或者协商解决.二技术参数（一）、JP柜技术参数JP柜主要电器配置技术参数表(元件配置按最新技术标准执行)规格型号配变容量(kVA)配电回路配电无功补偿低压塑壳断路主母排TYM剩余电流动作保护器补偿容量(kvar)补偿方式JP-50/1501路100A20X3100A5共补JP-125/280,1001路200A30X3200A20共补JP-200/21252路250A40X4250A40共补30分补10JP-200/2-C1602路300A40X4300A50共补30分补20JP-250/22002路400A50X5400A60共补45分补15JP-250/22502路400A50X5400A75共补60分补15JP-315/2-C3152路630A60X6630A105共补90分补15JP-400/2-C4002800A60X6800120共补90分补30二、一次电气原理示意图(以315KVA为例)计HF-I善能电能或仃厂r厂，心一：鼠卜水C,TIi.-*II2Trtz二户1匕'!融六1TTi-cI1Hl田。田.三、具体要求1一）、通用要求1、JP柜体应采用不锈钢亚光处理（型号为：201）,不锈钢板标称厚度不得小于1.5mm.JP柜外壳应有足够的机械强度，以承受使用时、搬迁过程中可能遇到的机械力.柜体采用前后对开（四门）.2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室,并相对独立.3、3、进出线布置：电缆进出线,采用下进下此电缆进出线孔应采用防护及封堵举措.4、总进线塑壳断路器,进线侧装计量CT,出线侧装测量CT.5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N,各电气接头接触良好,母排和接线桩头都应做绝缘处理.6、JP柜用新型防雨锁,锁加防撬功能,计量室单独设锁.柜内装检修照明灯,在配电出线室正门装开关来限制灯的闭合.7、箱体通风设计：上下左右通风,具有预防小动物进入设计.8、对接地的要求：8.1JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体.紧固螺钉或螺栓的直径应不小于10山山.接地连接点应标以清楚可见的接地符号；接地导体应采用铜质导体,接地导体的末端应用铜质端子与设备的接地系统相连接；8.2主回路中凡规定或需要触及的所有部件都应可靠接地；8.3JP柜柜顶设有横眉可粘贴间隔名称.JP柜正门内侧应有用铝合金板制作的清楚明显的主接线示意图.9、铭牌的要求9.1铭牌应为铝合金或不锈钢材质且应用中文蚀刻,柜体正反两面制作铝合金警示牌,均用抑钉固定.9.2铭牌应包括如下内容：a制造商名称或商标、制造年月、出厂编号；b产品型号；c给出以下数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级.dJP柜外壳正面标有红色楷体“有电危险和“报修8216999字样.10、对JP柜限制并预防内部电弧故障的要求IK一次主回路采用铜排连接,所有铜排采用T2型铜排角，连接可靠，接头连接处采用搪锡工艺,裸露导体进行绝缘化处理.（二）电容器电容器选用干式自愈式金属化膜并联电容器,符合GB12747标准.2. 1稳态过电压：装置的连续运行电压为L05UN,能满足相关规定的稳态过电压下运行相应的时间.2.2 稳态过电流电容器过电流可达1.3IN.2.3 电容偏差电容器容量偏差不超过：0+5%;任何两端之间容量值最大值与最小值之比:<1.06；2.4 电容器损耗角正切值（tanb）电容器单元在工频交流的额定电压下,在20。C时损耗角正切值不大于0.05%.2.5 电容器极间介质承受的工频交流电压三2.15UN.三）复合开关具体技术参数如下：环境温度：40+70；相对湿度：40时,20%90%；电压：380V三相四线交流50HZ允许偏差：三相电压同步变化不大于±20%失真度：小于5%,波形为正弦波使用寿命：10万次限制容量：三相共补W30kvar,分补每相WlOkvar每次接通与关断间隔：三1秒连续两次接通间隔：三120秒运行指示：“工作为限制信号指示灯：开关闭合后相应指示灯长亮,断开那么灭.“电源为电源指示灯：接通电源后指示灯长亮,故障时指示灯闪烁.（四）、微型断路器用于接通和断开电容回路,其电流选取为1.5倍电容器额定电流,当回路发生短路时,能快速断开起到保护作用.（五）、浪涌保护器间隙式防雷器（单模块）冲击电流：15KAIimp（10350us）最大放电电流：100kA（六）、低压塑壳断路器采用低压塑壳断路器作为总进线和无功补偿回路总开关.结构：塑壳式断路器绝缘电压：AC800V工作电压：AC400V额定频率：50Hz额定电流：225A80OA（按配变容量选配）分断水平：35kA保护功能：过载保护、短路保护标识：具有明显断开标识.（七）、无功补偿自动限制器无功补偿自动限制器,采用计算机技术和新型的A/D变换器,具有快速跟踪电网无功变化，自动优化投切电容器组,使系统功率因数稳定在规定的范围之内,起到节能降耗的作用.限制器的主要参数如下：额定电压：0.4kV额定频率：50Hz额定输入电压模拟量：3X220VAC额定输入电流模拟量：5AAC功率消耗：5VA过电压保护动作值：系统标称电压值的105%120%之间可调可靠性：平均无故障工作时间MTBF（下限值）三2000Oh显示功能：实时显示检测点的电压、电流、有功功率、无功功率、及功率因数等.限制功能：能灵活适应三相共补、单相分补或两者结合的补偿方式保护功能：欠压保护：电网欠压时切除电容并闭锁装置过压保护：电网过压,所有电容器在60秒内切除完毕失压保护：开机,所有电容器处于切除状态缺相保护：当系统缺相时，自动切除所有电容器并闭锁输出回路（八）电流互感器电流互感器精度计量0.2S级,测量0.5级,绕组数1,二次容量为5VA.（九）、剩余电流动作保护器结构：塑壳式一体化结构功能：剩余电流动作保护器应具有通信功能和短路分断水平,能够根据配电变压器容量或实际负荷调整过载保护值,具备自动重合闸功能.漏电动作电流为3050OmA可调，突变剩余动作电流3075mA可调额定电压：AC380V额定频率：50Hz额定电流：100630（按配变容量选配）分断水平：20k（十）导体及其他1、一次主电路铜排或导线的截面积根据其允许载流量不小于通过该电路额定工作电流1.5倍来选择.二次电流回路导线的截面积不小于2.5mm2,二次采样电压回路导线的截面积不小于L5mm2,其他二次限制回路导线的截面积不小于1.5mm2（多股铜芯线）.2、单台电容器与母线或小空气开关之间采用BVR多股铜芯线,其长期允许电流不小于单台电容器额定电流的1.5倍.电容器支路导线的载流量不小于电容器额定工作电流的L5倍.3、装置中的连接导线,具有与额定工作电压相适应的绝缘,并采用铜芯多股绝缘软线,配冷压端头,计量室安装电表接线盒DFYl.4、指示灯、导线的颜色装置中所选指示灯的颜色符合GB2682之规定.装置中所选用导线及母线的颜色符合GB2681之规定.5、电气间隙和爬电距离装置内不同极性的裸露带电体之间，以及它们与外壳之间的电气间隙和爬电距离不小于有关电气规定.6、平安防护4.1.对直接触电的防护依靠装置本身的结构举措.4.2.装置的金属壳体、可能带电的金属件及要求接地的电器元件的金属底座（包括因绝缘损坏可能会带电的金属件）与总接地极之间具有可靠的电气连接,其与总接地极之间的连接电阻值,符合GB7251.12005的要求,在IOA电流作用下,小于01.四、技术效劳1、产品标志：每套JP柜应装有标明以下内容的标牌：a）产品名称及型号；b）额定频率；C）额定电压；d）额定电流；e）功能单元参数；f）重量；g）接线图；h）制造年份；i）制造厂名称及/或商标.2、装箱要求：装箱资料应包括：a）装箱单；b）合格证；C）产品使用说明书；d）出厂试验报告；e）安装时必须的技术图样.3、技术效劳卖方应根据买方要求,指定售后效劳人员，对安装承包商进行相关业务指导.4、任务和责任4.3.卖方指定的售后效劳人员，应在合同范围内全面与买方代表充分合作与协商，以解决合同有关的技术和工作问题.双方的代表,未经双方授权,无权变更和修改合同.4.4.卖方售后效劳人员代表卖方,完成合同规定有关设备的技术服务.4.5.卖方售后效劳人员有义务协助买方在现场对运行和维护的人员进行必要的培训.4.6.卖方售后效劳人员的技术指导应是正确的,如因错误指导而引起设备和材料的损坏,卖方应负责修复、更换和/或补充,其费用由卖方承当，该费用中还包括进行修复期间所发生的效劳费.买方的有关技术人员应尊重卖方售后效劳人员的技术指导.五、元器件选择1、主要元器件选择按元器件配置表中的规定（元件配置按最新技术标准执行）.表中未指明生产厂家的元器件供给商必须取得国家规定的资质和质量认证,属国内知名品牌,并在省电力公司无不良使用记录.生产厂家在签订技术协议时,应提供元器件配置表给需方技术人员确认.2、JP柜元器件配置表2.1JP柜（50KVA变压器用）元器件配置表序号代号名称型号及规格数量厂家IlTab、电流互感器BHO.66-75/50.2S级（计量）32PJ多功能电能表3*220/3803*1.5（6）A1级13QF低压塑壳断路器100A（带分励跳闸，以便费控跳闸）142Ta>b、电流互感器BHO.66-75/50.5级（测量）35K智能配电端预留位置6SPD浪涌保护器17IQF剩余电流动作保护器SYMlL-100e,485通信、自动重合闸I89QFl微型断路器32A/3P1101112铜排13HRl信号灯AC380V红色11415Cl低压电容器按要求选配1
