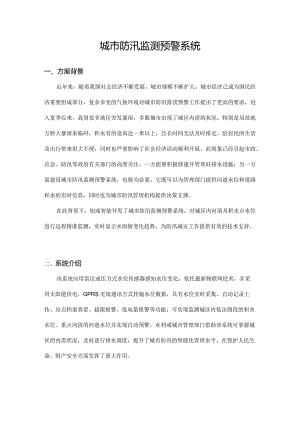

城市防汛监测预警系统一、方案背景近年来，随着我国社会经济不断发展，城市规模不断扩大，城市经济己成为国民经济重要组成部分，复杂多变的气候环境对城市防汛排涝预警工作提出了更高的要求，进入夏季以来，我国很多地区突发暴雨，多数城市出现了城区内涝的状况，特别是局部地方特大暴雨来临时，积水有的竟高达一米以上，且长时间无法及时排走，给居民的生活及出行带来很大不便，同时也严重影响了社会经济活动顺利开展。此现象已经引起市政、应急、防汛等政府有关部门的高度关注。一方面要积极修建并管理好排水设施；另一方面建设城市防汛监测预警系统，也极为必要，它既可以为管理部门提供河道水位和道路积水的实时信息，同时也为城市防汛管理机构提供决策支撑。在此背景下，旭瑞智能开发了城市防汛监测预警系统，对城区内河道及积水点水位进行远程精准监测，实时显示水雨情变化趋势，为防汛减灾工作提供有效的技术支持。二、系统介绍该系统应用雷达或压力式水位传感器感知水位变化，依托最新物联网技术，并采用太阳能供电，GPRS无线通讯方式传输水位数据，具有水位实时采集、自动记录上传、站点档案查看、超限报警、低电量报警等功能；可实现监测城区内低洼路段的积水水位、重点河段的河道水位并实现自动预警。水利或城市管理部门借助该系统可掌握城区的内涝状况，及时进行排水调度，提升了城市防汛的智能化管理水平，在保护人民生命、财产安全方面发挥了重大作用。三、系统功能1）GIS地图展示直观显示各水位站、积水点的监测站分布位置、当前水位、警戒水位、供电信息以及设备运行状态等。2）水位实时数据显示各水位站、积水点的实时水位和电池电压,并提供360度现场监控图像,实时展现各水位站、积水点的水位小时变化曲线图。3）报警管理当水位高于设限水位时，系统发出报警、向管理人员手机短信或手机APP等多种形式提示报警，管理人员及时处理并上传预警处置记录。4）天气预报根据具体城市定位，实时显示卫星云图、雷达图、分时天气预报及七日天气预报。5）防汛指挥模式当有汛情时，可切换至此模式，界面集中展示各水位站、积水点监测情况，水位监控图像、实时水位集中显示，报警与指挥融为一体，使防汛工作更有时效性和科技性。平台展示P7：!Q21111asB*KZWIJ看也ISM1.KftwHIrrS曲CtflQ*j三fi、吊士卅，&5TVJ率与HEEZtnSM-RA»ffllKkQIOlngF«3EM东营区综合行政执法局防1札监测预警系统（6年地图：显示水位站、积水点信息）东菅区综合行政捎法局防汛监测预警系统（水位站柱形图）东营区综合行政执法局防汛监测预警系统（水位站监测图）（积水点监测图）和APP端:（防汛指挥模式）HMHH有I0iM5tftrgQQf口领U0W-Q荒I株密北小区rtc在荷四即V卡制小区水位站：®相水点：哥8«UMI也网伸NWOO可s'正常E用水卤0手排西四路当前水位：109CM普成水位300cmBa瞥琼申；.30、I*5I说雷法志：IEIV在姓状态：在娃水位技警状态：ZW靠城报警或忘：正篱S由积水点个人中心箫南跷（海通路-太行山路）*聿报警信息0O箱节药测加据统计南路博通路太行UJ朝廿的水位3CM报”位10警戒水位.10警戒电员：300O褥曾记录稚警信息桂亭信息gQ甘页水位站木木点中人中心S晨位ECaam*a个人枇五、案例展示:SUReeBMHff（河道水位站）（积水点监测站）
