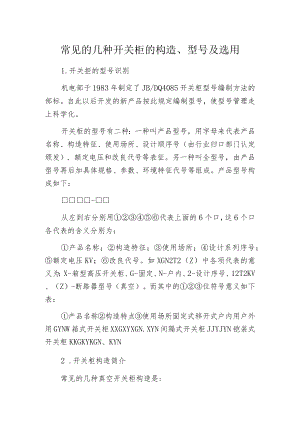

常见的几种开关柜的构造、型号及选用1.开关拒的型号识别机电部于1983年制定了JB/DQ4085开关柜型号编制方法的部标。自此以后开发的新产品按此规定编制型号，使型号管理走上科学化。开关柜的型号有二种：一种叫产品型号，用字母来代表产品名称、构造特征、使用场所、设计顺序号（由行业归口部门认定颁发）、额定电压和改良代号等表征。另一种叫全型号，由产品型号再后加具体规格、参数、环境特征代号等组成。产品型号构成如下：-从左到右分别用代表上面的6个口，这6个口各代表的含义分别为：产品名称；构造特征；使用场所；设计系列序号；额定电压KV；改良代号。如XGN2T2（Z）中各项代表的意义为：X-箱型高压开关柜、G-固定、N-户内、2-设计序号、12T2KV、（Z）-断路器型号（真空）。而其中的位符号意义如下表：产品名称构造特点使用场所固定式移开式户内用户外用GYNW箱式开关柜XXGXYXGN.XYN间隔式开关柜JJYJYN铠装式开关柜KKGKYKGN、KYN2 .开关柜构造简介常见的几种真空开关柜构造是:1）半封闭式固定真空开关拒GG-IA（F）Z型。2）箱式固定真空开关柜a.XGN10（Z）型开关柜。引下线从母线室出来，经过GN30型旋转隔离开关联到真空断路器的上接线端，下接线端通过电流互感器连至下旋转隔离开关GN30,进入电缆室。断路器多用分体式的，如ZN28A（有的厂家改用整体式开关），这是目前最广泛使用的型柜。b.GGX2-10（即XGN6610）型开关拒。该柜的主要特点是采用了”同轴旋转多路间歇传动机构”，转动一根转轴即可操纵34路拉杆，按照固定的程序带动隔离开关和接地开关先后动作，自然构成开关与开关之间的联锁关系，程序绝不会错乱。该机构由开关柜的辅件手柄插入方孔内旋转操作。3）间隔式手车开关拒JYN10间隔式手车开关柜在构造上分为四个小室：仪表室、断路器手车室、母线室和电缆室。四个小室之间有板封隔，隔板大都采用接地金属板，唯断路器手车插头套管附近采用绝缘材料板以解决对地绝缘问题，正因为如此才被称为间隔式开关拒。4）铠装式真空手车柜KYN口10型铠装式乃是由间隔式发展而来的，构造类似，但全部隔板均为接地金属板，安全性更高。操动机构既可用电磁式（CD17）,也可用弹簧机构（CT1.7或CTI9）。5）中置式铠装手车柜这也是移开式真空柜的一种，是为改善落地式手车柜的某些问题而演化出来的。中置的出发点是降低断路器对地面的高度，将地面上的导轨移到中间隔层上，断路器隔离插头中心线对中问题较易保证，小车重量也大大减轻，断路器小车的互换性也较好。中置式手车柜采用价格较贵的整体绝缘模压件全封闭式整体式真空断路器（例如ABB公司的WX型）或半封闭式真空断路器（如东芝公司的VK型），加上柜体的工艺复杂，要求精度高，因此价格十分昂贵。3 .真空开关柜的选用变电站和配电所中，要完成承受和向不同用户配送电能任务，须有一次主回路系统，它由不同功能单元的组合来实现，每个功能单元通常由1或2面开关柜构成。这里介绍若干注意事项，供用户在开关柜选型和设计时参考。1）主结线方案每一种开关柜，安装使用说明书都获有各种一次主结线方案及其编号的表格。用户须根据进电和送电的具体情况,在该表格上选用若干个标准结线方案，将它们组合起来，构成一次线路系统图和一次系统排列图。按照主结线方案的功能大致可划分成：电缆进出线、架空进出线、左右联络、计量、保护、站用变等单元。对于移开式开关柜，可移出部件通常有：断路器手车、隔离手车、电压互感器手车、站用变手车、避雷器手车、计量手车、接地手车等，其功能多在手车上表达。2）常用的主母线系统单母线系统是最简单的一种。投资省，操作方便、清晰，便于扩建，但当母线或母线侧隔离开关检修时，全部要停电;而当某路出现断路器故障时，该回路亦只得停电，供电可靠性较低。单母线分段，它比前一种稍有改善，保存了简单、经济、方便的优点，而且一段母线或母线隔离开关故障时，不至于全站长时间地停电；对重要用户可在I、段各供一回出线,提高可靠性。
