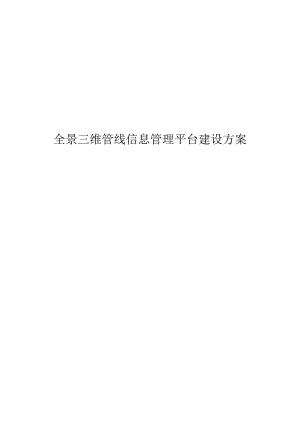

全景三维管线信息管理平台建设方案.docx

全景三维管线信息管理平台建设方案一、建设目标3二、建设标准、规范3三、建设要求31 项目概况31.1 项目背景31.2 建设目标52、建设内容52.1全景三维综合数据库52.2管线信息系统升级62.3专网建设及平台布设93、硬件设施10一、建设目标以打造数字李生城市为愿景，基于时空信息云平台，构建地上地下一体化、具有管线特色的全景三维综合数据库和管线信息管理平台，实现界面展示直观化、使用操作便捷化、项目服务精准化、数据管理智能化、方案审查智慧化、规划决策科学化，为相关部门和单位开展行业管理、安全监管等专题应用提供基础数据支撑。二、建设标准、规范1、城市综合地下管线信息系统技术规范(CJJ/T269-2017)2、信息安全技术网络安全等级保护实施指南(GB/T25058-2019)3、计算机软件需求规格说明规范(GB9385-2008)4、信息化项目验收规范(DB34/T3059-2017)5、城市地理信息系统设计规范(GB/T18578-2008)6、基础地理信息标准数据基本规定(GB21139-2007)7、关于加快推进新型城市基础设施建设的指导意见建发改(2020)73号8、关于加强城市地下市政基础设施建设的指导意见建城(2020)Ill号9、关于加强城市地下管线规划建设和安全运行管理的通知苏建城(2020)179号三、建设要求1、项目概况1.I项目背景近年来，国家对城市管线的重视力度逐步加深，2013年9月出台的国务院关于加强城市基础设施建设的意见(国发(2013)36号)强调应“坚持先地下、后地上”、“在普查的基础上整合城市管网信息资源，消除市政地下管网安全隐患”。在国务院印发的国家新型城镇化规划2014-2020年中提出“发展智能管网，实现城市地下空间、地下管网的信息化管理和运行监控智能化”。住房城乡建设部提出的国家智慧城市试点指标体系中明确规定地下管线与空间综合管理指标：实现城市地下管网数字化综合管理、监控，并利用三维可视化等技术手段提升管理水平。在这样的政策环境下，提高城市地下管线管理水平，推进“智慧城市”建设刻不容缓。2019年12月5日住房和城乡建设部、工业和信息化部、国家广播电视总局、国家能源局联合发布的关于进一步加强城市地下管线建设管理有关工作的通知中指出：为进一步加强城市地下管线建设管理，保障城市地下管线运营安全，改善城市人居环境，推进城市地下管线集约高效建设和使用，促进城市绿色发展，亟需构建城市地下管线综合管理协调机制，同时要推进城市地下管线普查和管线综合管理信息系统建设，规范城市地下管线建设和维护，做到从系统治理、源头治理、依法治理、科学治理等方面统筹发力，统筹运用各项政策措施加强地下管线建设管理，大力推进“马路拉链”治理，强化监督引导，确保各项政策措施落到实处。本项目的建设思路与国家和省相关政策及工作要求十分契合，对提升地下管线信息化管理有较强的针对性。采用的大数据、云计算、NB-IOT等技术成熟稳定，应用上贴合管线管理的实际业务需求，构筑安全稳固的城市地下“生命线”，提升城市地下管线运行维护安全保障水平，有效遏制较大事故，坚决杜绝重特大事故，同时可以带来良好的社会和经济效益。因此，开展全景三维管线信息管理平台项目建设是十分必要且可行的。1.2建设目标以打造数字学生城市为愿景，基于时空信息云平台，构建地上地下一体化、具有管线特色的全景三维综合数据库和管线信息管理平台，实现界面展示直观化、使用操作便捷化、项目服务精准化、数据管理智能化、方案审查智慧化、规划决策科学化，为相关部门和单位开展行业管理、安全监管等专题应用提供基础数据支撑。2、建设内容2.1全景三维综合数据库全景三维综合数据库建设内容主要包含标准规范修订、管线数据整合、综合数据库框架设计三个方面。序号类别名建设内容详细描述-标准规范修订管线修订地下管线数据规范、升级地规范修地方下管线数据采集技术规程；根据现有1订与升标准的国家政策要求，结合相关部门管理需级升级求，补充管理属性及技术属性数据标准。二管线数据整合1数据整合坐标系转换现有数据为地方坐标系数据，转换为2000国家大地坐标系。2管线lzrLr-数据升级将现有地下管线数据库(行业2003版)升级到国家最新技术标准城市地下管线探测技术规程(CJJ61-2017),完成数据结构的转换及数据编码的转换。三综合数据库框架设计1综合数据库设计新库结构设计数据库设计采用资源池概念，根据数据类型分为原始数据、资源数据和专题数据，各类数据分别存储于对应的库表当,形成数据资源池2管线数据库修订数据库修订属性清洗及整理，依据新技术标准要求，管线数据的属性字段与现有数据存在差异，要求按照新标准进行数据及结构设计，为后期数据入库做基础。2.2管线信息系统升级管线信息系统升级要求包含对原有系统的平台框架升级、功能新增及部分原有功能升级，具体内容见下表。序号功能模块功能点功能描述1平台框架升级平台框架升级由IE浏览器的Directxll框架升级至谷歌的WebGL框架2数据端口升级通过专网实现数据互联互通，以便不同系统、不同部门之间的信息数据共享，完成不同类型数据同步关联3多源数据融合浏览实景三维数据、地理信息基础数据、BlM模型数据、物联网数据等多源异构数据通过数据整合，实现在同一坐标框架下的数据浏览，建立数字挛生数据底座4功能新增智慧规划决策规划管理规范设计方案：设计并开发CAD插件，对数据组织、属性格式进行规范化处理，并可进行方案自查，确保管线设计方案符合设计标准5设计方案智慧分析：对入库管线数据及设计方案进行分析，对照管径、净距离、竖向等标准进行分析，并提供分析报告6辅助决策：结合规划数据，对比分析管线设计方案与规划红线、已有建筑的关系，以辅助规划决策7项目进程台账管理：实现规划全流程管理，并在各节点设置超期提醒功能，便于项目跟踪管理8管线CAD数据导出/导入9功能升级平台门户首页三维管线数据在线更新10数据坐标加密：主要面向于移动端设备的坐标加密及解密，实现空间坐标的加密与解译、数据跨终端的动态坐标转换，提升地理信息数据使用的安全性11展示管线数据的管线分布、管线统计、规划项目统计等信息，提供给用户最直观的管线概览12通知公通知公告（知识库）：可对法律法规、技术规范、标准规程等文件进行浏览查看13多源数据双屏对比对同一实体的多类型数据，如BlM模型、实景三维建筑模型，可通过选定的方式实现双屏同步浏览比对，实现设计阶段及建成阶段的数据同步浏览14交叉口查询设置两条相交的道路，对交叉口范围内的数据进行查询15废弃数据查询按照管线建成年代及管线使用期限，进行废弃数据查询16二三维可视化界面图层控制、二三维界面切换、地下浏览、地表透明、三维漫游17便捷查询优化道路查询、兴趣点查询、属性查询、空间查询、缓冲查询、管径查询、特征查询、附属18192021物查询等功能快速统计优化道路统计、管径分段统计、附属物分类统计管线分析优化水平净距离分析、垂直净距离、纵断面分 析、横断面分析、开挖分析、连通分析、设施 搜索用户管理提供密码管理、用户列表管理、角色权限管理等功能主题换肤对系统界面UI进行主题颜色切换2.3专网建设及平台布设依托电子政务云，构建服务于相关管理部门、系统应用部门的专用网络，确保数据的安全性及数据渲染的高效性，并预留可与物联网数据接入的网络接口。全景三维管线信息管理平台分为涉密版和政务版。涉密版全景三维管线信息管理平台布设于自然资源和规划局，为单机版平台，与政务网、互联网物理隔离，管线数据为全类型综合管线数据，包含真实坐标及完整管线属性信息。平台功能完整，包含管线数据导出、台帐管理等功能。政务版全景三维管线信息管理平台布设于大数据管理局，通过电子政务外网实现各委办局及管线权属单位的互联互通。政务版平台中的管线数据经脱敏处理，不包含国防光缆等敏感信息。功能上不包含管线数据导出、台帐管理等功能，预留可与物联网数据接入的网络接口。3、硬件设施政务版将部署在政务外网中，所需基础设施硬件资源由大数据局统一提供，解决系统的底层资源问题。涉密版布设于自然资源和规划局。项目整体要求采购涉密版服务器、政务版终端、涉密版终端。硬件需求如下:序号名称资源描述数量1政务版客户端计算资源：16GB内存,4GB显存,256GB固态硬盘：ITB4台2涉密版客户端计算资源：内存32GB、CPU8核、8GB显存，256GB固态硬盘：2TB2台3涉密版服务器计算资源：CPU20核、内存32GB硬盘：24TB2台
