工程脚手架搭设及拆除方案.docx

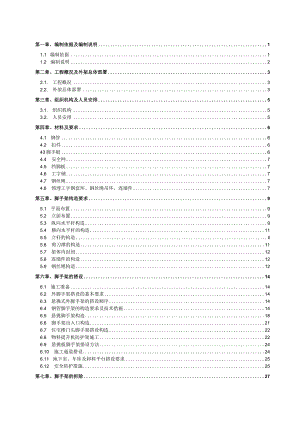

第一章、编制依据及编制说明11.1 编制依据11.2 编制说明2第二章、工程概况及外架总体部署32.1. 工程概况32.2. 外架总体部署3第三章、组织机构及人员安排53.1. 组织机构53.2. 人员安排5第四章、材料及要求64.1 钢管64.2 扣件643脚手板64.4 安全网74.5 挡脚板74.6 工字钢74.7 钢丝绳74.8 预埋工字钢套环、钢丝绳吊环、连墙件7第五章、脚手架构造要求95.1 平面布置95.2 立面布置95.3 纵向水平杆构造95.4 横向水平杆的构造115.5 立杆的构造Ii5.6 剪刀撑的构造115.7 架体内封闭125.8 连墙件的构造125.9 钢丝绳构造12第六章、脚手架的搭设146.1 施工准备146.2 外脚手架搭设的基本要求146.3 悬挑式外脚手架的搭设顺序146.4 钢管脚手架的构造要求及技术措施146.5 悬挑脚手架构造186.6 脚手架出入口构造216.7 住宅楼门头脚手架搭设构造226.8 物料提升机防护架施工226.9 悬挑板脚手架搭设方法246.10 施工通道搭设246.11 地下室、车库及卸料平台搭设要求256.12 安全防护措施25第七章、脚手架的拆除27第八章、脚手架防电、避雷及安全防护装置避雷28第九章、脚手架的验收与维护299.1 外脚手架搭设的技术要求及允许偏差299.2 脚手架的验收与保护29第十章、安全措施及要求32附件：321、悬挑式钢管脚手架计算书322、悬挑式钢管脚手架平面布置图及剖面、节点图32第一素、编制依据及编制说明1.l编制依据I .1.1合同序号合同文件名称日期1总承包工程合同文件.年05月LL2施工图纸一序号图纸类别图纸编号出图日期1IlT3#楼施工图建筑：建施0129结构：结施0130设备：设施0104、设通18电气：电施0116、电详114214、15#楼施工图建筑：建施0129结构：结施0130设备：设施0104、设通18电气：电施0116、电详114316#楼施工图建筑：建施0129结构：结施0120设备：设施0104、设通18电气：电施0116、电详1144住宅地下车库二段施工图建筑：建施0129结构：结施0130设备：设施0104、设通18电气：电施0116、电详114II 3主要规程、规范、标准类别名称编号国家建设工程安全生产条例国务院令第393号国家优质碳素结构钢GB/T699-99国家钢管脚手架扣件GB/T15831-2006国家安全网GB5725-1997国家密目式安全网GB16909-1997国家建筑结构荷载规范GB50009-2001(2006修国家建筑结构可靠度设计统一标准GB50068-2001国家钢结构设计规范GB50017-2003国家冷弯薄壁型钢结构技术规程GB50018-2002国家安全防范工程技术规范GB50348-2004行业建筑施工扣件式钢管脚手架安全技术规JGJ130-2011行业建筑施工安全检查评分标准JGJ59-2011行业建筑施工高处作业安全技术规范JGJ80-91行业关于印发危险性较大的分部分项工程安全管理办法建质200987号地方建筑安全操作规程DBJ01-62-2002地方北京市施工现场安全维护、场容卫生及消防保卫标准DBl1/945-2012LL4主要施组、方案1、一，项目施工组织总设计2、,，单位工程施工组织设计1.2编制说明本方案使用中国建筑科学研究院建筑工程软件研究所研发的施工现场安全设施计算软件PKPM进行计算，对本工程的悬挑式双排钢管脚手架的进行核算以确定外架的整体搭设要求，确保外架安全生产。第二章、工程概况及外架总体部署2.1.工程概况工程名称工程地点建设单位设计单位监理单位施工单位建筑面积48707.7m2层数（地上/地下）地上6层/地下2层建筑高度22.5m结构形式钢筋混凝土框架剪力墙地下一层车库一层3.2m,二层2.7/2,Im22外架总体部署1 .2.1本着经济、安全、高效的原则，根据本工程建筑外形特点和现场实际情况，决定在IIT6#楼施工时，地下及首层用落地脚手架，地上施工时，11-16#楼因回填土无法及时回填为保证施工进度，从二层顶板开始采用型钢悬挑脚手架，满足施工现场各方面的要求。2 .2.2脚手架考虑为一架两用，既用于结构施工，同时兼作安全防护，脚手架不得搁置大模板、顶板支撑等受力较大构件。脚手架立面采用阻燃型密目式绿色安全网进行全封闭。3 .2.3施工时，在脚手架的适当部位搭设通往各层的马道、安全出入口、施工电梯等。4 .2.4第一道工字钢上架体搭设高度为19.5米，部分阁楼层脚手架搭设脚手架施工方案在露台上。2. 2.511-16号楼悬挑脚手架工字钢及水平横梁均采用16#工字钢。工字钢长度及悬挑长度根据所在位置不同共分4类：A、工字钢长度3.5米，最大外挑长度2.1米；B、工字钢长度5米，最大悬挑长度2.7米；C、工字钢长度4米，最大悬挑长度1.81米；D、工字钢长度3米，最大悬挑长度2.O米；以上部位悬挑脚手架非垂直于建筑轮廓及全部3米工字钢、南侧5米工字钢均设置斜拉钢丝绳，斜拉钢丝绳规格为612.5,6×19o除上述设斜拉钢丝绳工字钢外，建筑四周悬挑垂直于建筑工字钢每三根选择一根卸载，卸载钢丝绳规格为12.5,6X19,悬挑工字钢见平面布置图及剖面图。第三幸、组织机构及人员安挑3.1.组织机构项目技术负责人:组织机构图2.2. 人员安排3. 2.1施工员1人：主要负责脚手架搭设、拆除的技术指导；3. 2.2安全员2人：主要负责脚手架的安全工作；3. 2.3脚手架技术工人20人：根据进度需要，主要负责脚手架的搭设、拆除工作；5 .2.4其他配合人员7人，主要负责协助塔吊及操作人员对钢管、扣件等的运输工作。第8章、材料及要求41钢管5.1.1 钢管包括立杆、大横杆、小横杆、剪刀撑和连墙杆等；6 .1.2钢管采用外径48mm,壁厚3.5m,其材质应采用国家现行标准直缝电焊钢管GB/T13793或低压流体输送焊接钢管GB/T3092中规定的3号普通钢管，其质量应符合GB700-79普通碳素结构钢技术要求中A3钢的要求。弯曲变形、锈蚀严重的钢管不得使用。钢管上严禁找孔。钢管进场后要按照要求进行复试，复试合格后方可使用。4.2 扣件4.2.1 1扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等；4.2.2 扣件及其附加应符合613978-67可锻铁分类及技术条件的规定,机械性能不低于KT33-8的可锻铸铁的制作性能，其附件的制造材料应符合GB700-79中3钢的规定，螺纹应符合GB196-81普通螺纹的规定，垫圈应符合GB95-76垫圈的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能够灵活转动，旋转扣件的旋转面间隙小于Inln,扣件表面应进行防锈处理。4.2.3 脚手架采用的扣件，在螺栓拧紧扭力矩达到65N.m时、不得发生破坏。4.3 脚手板脚手板采用木脚手板，两端铁丝固定。4.4 安全网按照北京市安全质量监督站的有关规定，本工程中的安全网采用绿色阻燃密目式安全网（须按要求送检）。4.5 挡脚板施工层三步架采用20公分宽每隔500间距刷“黑黄相间”的踢脚板。4.6 工字钢采用16#工字钢。4.7 钢丝绳钢丝绳断丝数在一个节距内超过10%,钢丝绳锈蚀或表面磨损达40%以及有死弯、结构变形绳芯挤出等情况时，应报废停止使用，绳卡及花蓝调节螺杆规格必须与钢丝绳相匹配。4.8 预埋工字钢套环、钢丝绳吊环、连墙件4.8.1 使用HPB235级钢筋，不得使用冷拉后的钢筋。固定工字钢套环直径为18mmo4.8.2 工字钢套环预埋、工字钢平面布置（详见附图）4.8.3 脚手架与结构剪力墙连接，采用48义3.5的钢管做钢性拉接，它与脚手架连接采用双直角扣件。整体架连墙件按照两步三跨设置。连墙件靠近主节点设置，偏离主节点的距离不应大于300mm。（见下图）第五幸、脚手架构造要求5.1 平面布置立杆纵向间距150Omnb横向间距90Omnb内排立杆与建筑物外边线的距离为200-50OnInl不等，立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。且立杆的直接头应相互错开0.5节长，其接头与大横杆的距离不大于步距的1/3。本方案计算数据取最大值,立杆间距取1.5米，11-16#楼北侧工字钢悬挑长度为1.5米，锚固长度为2.0米；南侧钢筋工悬挑长度为1.2米，锚固2.3米；东西两侧悬挑L4米，锚固2.1米；南侧阳台及北侧有造型部位使用5米长工字钢，最大悬挑长度2.7米。5.2 立面布置大横杆步距1800mm,上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架1.2m高处。剪刀撑要求满设，并沿高连续布设，斜杆与立杆接角部位均用旋转扣件扣紧，其与水平杆夹角在45°60。之间，剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，搭接接头长度不小于1000mm,且不少于3个扣件，除在两头与立杆和大横杆连接外，中间还增加23个节点，立杆和大横杆交点处一定设小横杆。5.3 纵向水平杆构造5 .3.1纵向水平杆设置在立杆内侧，其长度不小于3跨。6 .3.2纵向水平杆采用对接扣件连接，应符合：纵向水平杆的对接扣件交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm,各接头中心至最近主节点的距离不宜大于纵距的l3o(a)接头不在同步内(立面)；(b)接头不在同跨内(平面)1一一立杆；2一纵向水平杆；3一横向水平杆纵向水平杆接头布置(b)5.4 横向水平杆的构造1. 4.1主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于15OnInb在双排脚手架中，靠墙一端的外伸长度不应大于0.4L,且不应大于500mmo5. 4.2作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。5.5 立杆的构造5. 5.1脚手架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在靠纵向扫地杆下方的立杆上。6. 5.2立杆必须用连墙杆与建筑物可靠连接。5.5.3立杆除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。对接应符合下列规定：立杆上的对接口件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm,并不在同一步距内；各接头中心至主节点的
