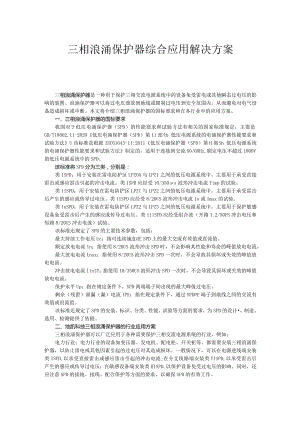

三相浪涌保护器综合应用解决方案.docx
三相浪涌保护器综合应用解决方案三相浪涌保护器是一种用于保护三相交流电源系统中的设备免受雷电或其他瞬态过电压的影响的装置。浪涌保护器可以将过电压泄放到地线或限制过电压到安全范围内，从而避免对电气设备造成损坏或中断。本文将介绍三相浪涌保护器的国标要求和在各行业中的应用方案。一、三相浪涌保护器的国标要求我国对于低压电涌保护器（SPD）的性能要求和试验方法有相关的国家标准规定，主要是GB/T18802.11-2020低压电涌保护器（SPD）第11部分：低压电源系统的电涌保护器性能要求和试验方法U该标准是根据IEC61643-11:2011低压电涌保护器（SPD）第H部分：低压电源系统的电涌保护器性能要求和试验方法制定的，适用于连接到交流50/60Hz,额定电压不超过100OV的低压电源系统中的SPD。该标准将SPD分为三类，分别是：类ISPD：用于安装在雷电防护区LPZOA与LPZI之间的低压电源系统中，主要用于承受直接雷击或感应雷击引起的冲击电流。类ISPD应经受10/350s波形冲击电流Timp的试验。类IISPD：用于安装在雷电防护区LPZI与LPZ2之间的低压电源系统中，主要用于承受雷击后产生的感应或传导过电压。类IISPD应经受8/20US波形冲击电流In或Imax的试验。类InSPD：用于安装在雷电防护区LPZ2与LPZ3之间的低压电源系统中，主要用于保护敏感设备免受雷击后产生的感应或传导过电压。类IllSPD应经受组合波（开路1.2/50PS冲击电压和短路8/20US冲击电流）试验。该标准还规定了SPD的主要技术参数，包括：最大持续工作电压Uc：指可连续施加在SPD上的最大交流有效值或直流值。额定放电电流In：指使用8/20US波形冲击SPD时，不会影响其性能和寿命的峰值放电电流。最大放电电流Lnax：指使用8/20US波形冲击SPD一次时，不会导致其损坏或失效的峰值放电电流。冲击放电电流IinlP：指使用10/350US波形冲击SPD一次时，不会导致其损坏或失效的峰值放电电流。保护水平Up：指在规定条件下，SPD两端端子间出现的最大峰值过电压。剩余（残留）泄漏（漏）电流IPE：指在规定条件下，通过SPDPE端子到地线之间的交流有效值或直流值。该标准还规定了SPD的安装、标识、分类、性能、试验等方面的要求，为SPD的设计、制造、选用、检测提供了依据。二、地凯科技三相浪涌保护器的行业应用方案三相浪涌保护器可以广泛应用于各种需要保护三相交流电源系统的行业，例如：电力行业：电力行业的设备如变压器、发电机、配电柜、开关柜等，都需要安装三相浪涌保护器，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD,以承受直接雷击或感应雷击引起的冲击电流;在分支线路端安装类TISPD,以承受雷击后产生的感应或传导过电压；在敏感设备端安装类HISPD,以保护设备免受过电压的影响。同时，还应注意SPD的接地、接线、配合保护等方面的要求，以确保SPD的有效工作。通信行业：通信行业的设备如基站、交换机、路由器、服务器等，都需要安装三相浪涌保护器，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD,以承受直接雷击或感应雷击引起的冲击电流;在分支线路端安装类IISPD,以承受雷击后产生的感应或传导过电压；在敏感设备端安装类HISPD,以保护设备免受过电压的影响。同时，还应注意SPD的接地、接线、配合保护等方面的要求，以确保SPD的有效工作。石油化工行业：石油化工行业的设备如泵站、阀门、仪表、控制柜等，都需要安装三相浪涌保护器，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在电源进线端安装类ISPD,以承受直接雷击或感应雷击引起的冲击电流；在分支线路端安装类11SPD,以承受雷击后产生的感应或传导过电压；在敏感设备端安装类TTTSPD,以保护设备免受过电压的影响。同时，还应注意SPD的接地、接线、配合保护等方面的要求，以确保SPD的有效工作。建筑行业：建筑行业的设备如空调、照明、消防、监控等，都需要安装三相浪涌保护器，以防止雷电或其他因素引起的过电压对其造成损坏。一般情况下，可以在建筑物主配电箱处安装类ISPD,以承受直接雷击或感应雷击引起的冲击电流;在楼层配电箱处安装类IISPD,以承受雷击后产生的感应或传导过电压;在入室配电箱或需保护设备前端处安装类ITTSPD,以保护设备免受过电压的影响。同时，还应注意SPD的接地、接线、配合保护等方面的要求，以确保SPD的有效工作。
