KG01—DG系列测宽仪作者_蓝鹏测控.docx

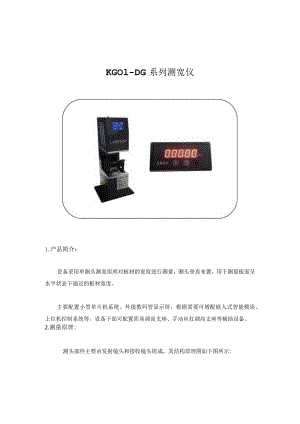

KGOl-DG系列测宽仪1.产品简介：设备采用单测头测宽原理对板材的宽度进行测量，测头竖直布置，用于测量板面呈水平状态下通过的板材宽度。主要配置小型单片机系统、外接数码管显示屏，根据需要可增配嵌入式智能模块、上位机控制系统等。设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。2.测量原理:测头部件主要由发射镜头和接收镜头组成，其结构原理图如下图所示:3.功能描述（1）液晶屏显示内容：实时测量值、标准值、上下公差等。（2）外接屏显示内容：实时测量值。（3）产品参数设置：可设置产品规格、标准宽度值、上下公差等参数。（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。（5）报警设置：可设置报警的阈值，测量值超差时声光报警。（6）修正功能：自动修正，放入标准直径量块后自动校准；手动修正，填入修正量（需增加或减小的数值）后修正。（7）通讯接口：开关量信号、模拟量010V420mA、数字接口RS42RS485（二选一）4、适用范围设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。5、选配:2）外接显示屏：现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒OOOOC董国测控©翁蓝漏控6.技术参数:型号测量范围(mm)被测物宽度(mm)测量精度(mm)重复精度(mm)测量频率(Hz)外形尺寸(mm)(L×W×H)重量(KG)KG01-DG150-150.1-10±0.010.0052000160×110×48015KG01-DG400-400.1-30±0.020.012000210×155×57020KG01-DG700-701-55±0.030.0152000240X180×78030KG01-DG900-901-70±0.030.0152000330×200X110045400-6171-355
