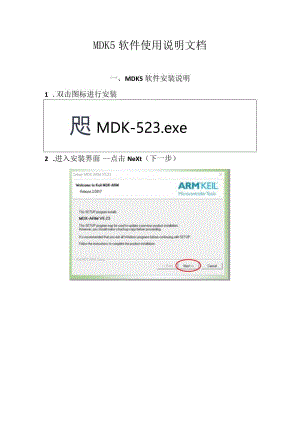

MDK5软件使用说明文档一、MDK5软件安装说明1 .双击图标进行安装咫MDK-523.exe2 .进入安装界面点击NeXt（下一步）3 .选中同意软件使用条约，点击Next（下一步）ARMK日LMcroCOfltrOtterlOct.1 .MTMMiSUUFMkM*cc*wIaMMgftvUcenteAMVMroc<t*-X(AftchkMwKUSEltUCOCEAGNKMMTFeRNDie*THSENDUSERUCCNCtGREEC*TCUCSNCFlAL£3AGAEE.NTMTV4tHTOUIlItXMAWCUN0M(XK.OR»4GULt3fN11TYl4H0UftMUMTEDfaM11FORUSEOFTHE90FTWAAEADCONPAHrHGIMSkXENCCFM年ONLVUNGTOUCCNSEX8CFT*ETOBUOHktXT0NTHATYOUAOCfFTMIBgTVUlSMEMCfMXBYkjO>G1GRgORBYHSTALr*QROTHPtlMSgUSNGORC0rr*4C”4 .选择安装路径（以C盘KeiLV5为例，这里可以选择D盘，或你自己想安装的盘符）点击Next（下一步）5 .填写用户名(FirStname)与邮箱(E-Mail),(任意填写，以armkeil为例，这里也可以直接输入空格)一一点击Next(下一步)6 ,正在安装一一等待安装进度条完成ARM K日 L7 .去掉对勾，安装完成点击FiniSh（完成）K4MOKRMSeh*covetedM(*MM23MCCqVeM*2PNlcaniedrejMedpMftorwtuccef>ShoiNMmHole;8,添加器件库安装包双击Keil.STM32F4XX_DFP.2.12.0.pack安装包（STM32F4系列，根据使用的芯片型号，添加对应的器件库包，因我们在这里所使用的是STM32F407ZGT6型号的芯片，故选择添加器件库对应F4系列安装包）添加器件库安装包的方法还可以使用PPT上的步骤进行。（这里的8、9、10、11的步骤与PPT中的步骤不同，但是这两种方法都可以）Keil.STM32F4xxDFP.2.12.09 .进入添加器件库安装包界面（此步骤自动搜寻MDK5软件安装路径）一一点击Next（下一步）PackUnzip:KeilSTM32F4xx_DFP2.12.0Welcome to Keil Pack UnzipRelease 2/2018ARM K日 LMicfocontrollerlbolsThisprograminstallstheSoftWarePack:KeilSTM32F4xx_DFP2.12.0STMicfoetecUonicsSTM32F4SeriesDeviceSupport,DriversandExamples|D:programfileskeil5ARMPACKKeilSTM32F4xx_DFP212.01-lIKeilPackUnzip二:BaCkext>Cancel10 .添加器件库安装包进度条（等待进度条完成）PackUnzip:KeilSTM32F4xx_DFP2.12.0XInstallationStatusMicrocontrollerlbolsKeilPackUnzipperformstherequestedoperations.Extractfiles.DM00236781.pdfInnnnnlnlIlnnKeSPackUnzip<<BaCkNe>dCancelIL如下图所示，添加成功点击Finish（完成）ARMKEILMicrocontroIIerTboIsPackUnzip:Keilstm32F4xx,d2.12.0KeilPackUnzipcompletedKeilSTM32F4xxDFP2.120KeilPackUnzphasperformedalrequestedoperationsSUCC8”面加KeHPackUnzip12 .双击MDK5图标，打开软件UV4.exe13 .进入软件选择FileLicenceManagement敲黑板！敲黑板！敲黑板！注意：这个步骤开始PPT中没有，请按照这个完成。（步骤13L7按照这个完成）14 .复制ID号15 .双击打开注册机软件keygen.exe16 .粘贴ID号，选择ARM,点击Generate按钮，得到注册号并复制KeilGeneriCKeygen-EDGE17.粘贴注册号，点击添加进行注册（出现如下图步骤3所示,即代表注册成功）至此MDK5安装注册完成!
