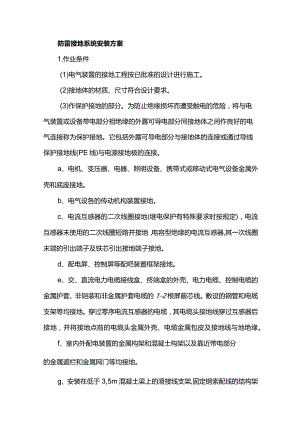

防雷接地系统安装方案1.作业条件(1)电气装置的接地工程按已批准的设计进行施工。(2)接地体的材质、尺寸符合设计要求。(3)作保护接地的部分。为防止绝缘损坏而遭受触电的危险，将与电气装置或设备带电部分相绝缘的外露可导电部分同接地体之间作良好的电气连接称为保护接地。它包括外露可导电部分与接地体的连接或通过导线保护接地线(PE线)与电源接地极的连接。a、电机、变压器、电器、照明设备、携带式或移动式电气设备金属外壳和底座接地。b、电气设各的传动机构装置接地。c、电流互感器的二次线圈接地(继电保护有特殊要求时按规定)，电流互感器末使用的二次线圈短路并接地，电容型绝缘的电流互感器,其一次线圈末端的引出端子及铁芯引出接地端子接地。d、配电屏、控制屏等配吧装置框架接地。e、交、直流电力电缆接线盒、终端盒的外壳、电力电缆、控制电缆的金属护套、非铠装和非金属护套电缆的1-2根屏蔽芯线。敷设的钢管和电缆支架等均接地。穿过零序电流互感器的电缆，其电缆头接地线穿过互感器后接地，并将接地点前的电缆头金属外壳、电缆金属包皮及接地线与地绝缘。f、室内外配电装置的金属构架和混凝土构架以及靠近带电部分的金属遮栏和金属网门等均接地。g、安装在低于3,5m混凝土梁上的滑接线支架,固定钢索配线的结构架接地。h、避雷器的底座接地,附放电记录器的避雷器底座与基础绝缘，其放电记录器接地。2、人工接地体的安装。(1)垂直接地体的间距在垂直接地体长度为2.5m时，一般不小于5mo管追平行时不小于300-350mmo(2)安装接地体时，接地体与地面保持垂直。如果泥土很干很硬，可浇上一些水使其疏松，以易打入。(3)接地体间的扁钢安装扁钢安装前检查和调直，然后按设计规定，沿沟安装扁钢，依次将扁钢与接地体用焊接的方法连接。扁钢侧放而不可平放，因侧放时散流电阻较小。扁钢与钢管连接的位置距接地体最高点约100mm。接地导体互相连接一般采用搭焊。搭焊的长度确定，扁钢与角钢不小于宽度的两倍，圆钢不小于直径的六倍,而且有三边以上的焊接。扁钢与钢管(或角钢)焊接时，除在其接触两侧进行焊接外，焊上由钢带弯成的孤形(或直角形)卡子，将扁钢直接弯成孤形(或直角形)与钢管(或角钢)焊接。常用的接地导体的焊接方式。3、成品保护(1)接地体埋设深度不小于0.6m。接地体远离于高温影响使土壤电阻率升高的地方。(2)防雷及接地工程，配合土建施工同时进行，互相配合作好成品保护工作。其隐蔽部分在覆盖前及时会同有关单位作好中间检查验收。(3)接地及防雷的材料要妥善保管，防止镀锌材料锈蚀。避雷器等带瓷材料要注意不能碰撞破损。(4)安装好的接闪器、引下线、接地装置等，不管明暗，严禁作为吊装、攀登、锚固受力(如缆风绳拉点)等;更不能随意将其切断,或以外力使其变形等。(5)不得在避雷针构架上架设低压线或通讯线。(6)接地线防止发生机械损伤和化学腐蚀;在道路或管道等交叉及其他可能使接地线过受机械损伤处，均用管子或角钢等屏蔽保护。4、注意的质量问题(1)为减少相邻接地体的屏蔽作用，垂直接地体的间距不小于其长度的两倍,水平接地体的间距根拥设计规定，不小于5mo(2)接地干线至少在不同的两点与接地网相连接。(3)敷设完接地体的土沟回填土内不夹有石块、建筑材料或垃圾等。(4)在进行检修工作时需临时接地的地方(如断路器室、配电间、母线分段等)，均引入接地干线，并设有专供连接临时接地线使用的接线板和螺栓。(5)避雷器用最短的接地线与变配电所的主接地网连接。(6)变电所的避雷线不有接头。(7)电气设备与接地线的连接一般采用焊接和螺栓连接两种。需要移动的设备采用螺栓连接。如电气设备装在金属结构上且有可靠的金属连接时，接地线或接零线可直接焊在金属构架上。电气设备的外壳一般设有专用接地螺栓。接地采用螺栓连接时，将螺栓即下，将设备与接地线的接触面擦净至发出金属光泽，接地线端部挂上焊锄，并涂中性凡士林抽。然后接入螺栓;将螺母拧紧。在有震动的地方，所有接地螺栓都须加垫弹簧垫圈以防震松。接地线如为扁钢、孔眼用手电钻或钻床钻孔;不得用气焊割孔。携带式电气设备用携带型导线的特各线芯接地。不得用零线作接地用，零线与接地线单独地与接地网连接。所采用的导线是铜导线,截面不小于L5mm0(8)不得在地下利用裸导体作为接地体或接地线。(9)不得使用蛇皮管、保温管的金属外皮或金属网以及电缆金属护层作接地线。但在电气设备需接地的房间内，电缆的金属护层接地，并保证其全长为完好的电气通路。(10)采用化学方法降低土壤电阻时，所用材料符合下列要求。a、对金属腐蚀性弱；b、水溶性成分含量低。5、安全注意事项(1)施工中的安全技术措施遵守现行有关安全技术视程、规范的规定。(2)爆炸和有火灾危险场所的电气装置接地工程，符合现行的有关专业规程(规范)和特殊规定。(3)在己建成的建筑物或构筑物上安装避雷设施。独立避雷针安装，都要预先编制相的施工方案和安全揩施。(4)采用遮栏、护罩、护盖等屏护装置时，必须有可靠的接地。被屏护的带电体要有明显的标志,标吗规定的符号或涂上规定的颜色。在遮栏或栅栏等屏护装置上，根据屏护对象，挂上”止步、高压危险”或“切勿攀登，生命危险”等警告牌，必要时上锁。(5)漏电保护装置只能作附加保护,严禁单独使用。动作电流在30mA以下。(6)防雷装置从接地体往上安装，注意要及时接地，并且在雷雨季节前要进行接地电阻测试，确保接地安全。(7)注意单相触电。接地电网的单相触电的危险性比不接地电网的要大。(8)注意跨步电压触电。高压故障接地处，或有大电流流过的接地装置附近，都可能出现较高的跨步电压。
