管综排布原则.docx

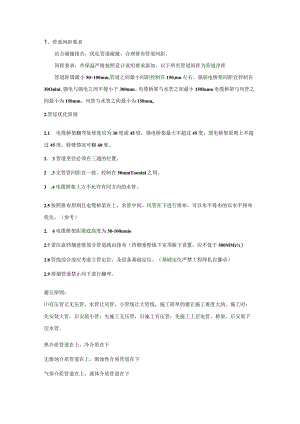

1、管道间距要求结合碰撞报告，优化管道碰撞，合理排布管道间距。间距要求：外保温严格按照设计说明要求添加，以下所有管道间距为管道净距管道距墙最小50100mm,管道之间最小间距控制在150Imn左右。强弱电桥架间距宜控制在30Onlnl,强电与强电之间不能小于300mm。电缆桥架与水管之间最小150Inmo电缆桥架与风管之间最小为150mm。风管与水管之间最小为150mmo2.管综优化原则2.1 电缆桥架翻弯处坡度应为30度或45度，强电桥架最大不超过45度，弱电桥架原则上不超过45度，特殊情况可翻60度。2. 2管道变径必须在三通的位置。2 .3支管管间距宜一致。控制在50mmTooninl之间。3 .4电缆桥架上方不允许有同方向的水管。2.5按照排布原则且电缆桥架在上，水管中间，风管在下进行排布，可以水平排布的以水平排布优先。（参考）2. 6电缆桥架距梁底高度为50-100mnio2.7需注意挡烟垂壁部分管道路由排布（挡烟垂壁地下室顶板下设置，应不低于500MMr）2.8管线综合前应考虑立管定位，及设备基础定位。（基础定位严禁工程师私自挪动）2.9排烟管道禁止向下进行翻弯。避让原则：有压管让无压管，水管让风管，小管线让大管线，施工简单的避让施工难度大的。施工时：先安装大管，后安装小管；先施工无压管，后施工有压管；先施工上层电管、桥架，后安装下层水管。热介质管道在上，冷介质在下无腐蚀介质管道在上，腐蚀性介质管道在下气体介质管道在上，液体介质管道在下保温管道在上，不保温管道在下高压管道在上，低压管道在下金属管道在上，非金属管道在下不经常检修管道在上，经常检修的管道在下上述为管线排布基本原则，管线综合协调过程中根据实际情况综合布置，管间距离以便于安装、检修为原则。
