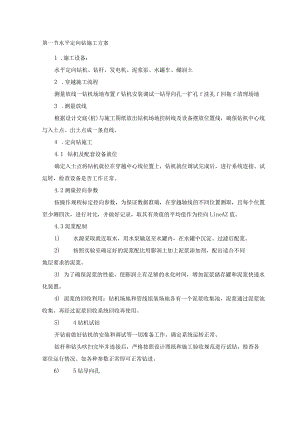

第一节水平定向钻施工方案1 .施工设备：水平定向钻机、钻杆、发电机、泥浆泵、水罐车、硼润土2 .穿越施工流程测量放线一钻机场地布置f钻机安装调试一钻导向孔一扩孔f洗孔f回拖f清理场地3 .测量放线根据设计交底(桩)与施工图纸放出钻机场地控制线及设备摆放位置线，确保钻机中心线与入土点、出土点成一条直线。4 .定向钻施工4.1 钻机及配套设备就位确定入土点将钻机就位在穿越中心线位置上，钻机就位调试完成后，进行系统连接、试运转，检查设备是否工作正常。4.2测量控向参数按操作规程标定控向参数，为保证数据准确，在穿越轴线的不同位置测取，且每个位置至少测四次，进行对比，并做好记录，取其有效值的平均值作为控向LineAZ值。4.3泥浆配制1) 水源采取就近取水，用水泵输送至水罐内，在水罐中沉淀、过滤后配浆。2) 按照实验室确定好的泥浆配比用膨润土加上泥浆添加剂，配出适合不同地层要求的泥浆。3) 为了确保泥浆的性能，使膨润土有足够的水化时间，增加泥浆储存罐和泥浆快速水化装置。4) 泥浆的回收利用：钻机场地和管线组装场地各有一个泥浆收集池，泥浆通过泥浆池收集，再经过泥浆回收系统回收再使用。5) 4钻机试钻开钻前做好钻机的安装和调试等一切准备工作，确定系统运转正常。钻杆和钻头吹扫完毕并连接后，严格按照设计图纸和施工验收规范进行试钻，检查各部位运行情况。如各种参数正常即可正常钻进。6) 5钻导向孔要根据穿越的地质情况，选择合适的钻头和导向板或地下泥浆马达，开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转(或使用泥浆马达带动钻头旋转)切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。见示意图一：钻导向孔钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。控向设备采用英国Sharewell公司生产的MGS定向系统。为防止钻孔时导向孔与设计穿越曲线的偏移，必要时将布置人工磁场(Tru-Truckersystem)确保穿越的精度。预扩孔和回拖产品管线：一般情况下，使用小型钻机时，直经大于200毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大于Dn350mm时,就需进行预扩孔，预扩孔的直径和次数,视具体的钻机型号和地质情况而定。回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔,最终成孔直径一般比管子直径大200mm,所以不会损伤防腐层。见示意图二：预扩孔和示意图三：回拖管线。在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的L31.5倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。在钻导向孔阶段，钻出的孔往往小于回拖管线的直径，为了使钻出的孔径达到回拖管线直径的L3L5倍，需要用扩孔器从出土点开始向入土点将导向孔扩大至要求的直径。地下孔经过预扩孔，达到了回拖要求之后，将钻杆、扩孔器、回拖活节和被安装管线依次连接好，从出土点开始，一边扩孔一边将管线回拖至入土点为止。在回拖时进行连续作业，避免因停工造成阻力增大。管线回拖前要仔细检查各连接部位的牢固。为保证回拖的顺利和防腐层不受破坏，将采取以下措施：1) 管线回拖，采用发送沟的方式进行。在挖发送沟时，计算好管线进入孔洞的这一段发送沟的坡度，确保发送沟与穿越孔洞的圆滑平缓。2) 在回拖作业时，增加高润滑泥浆，使高润滑泥浆象薄膜一样附着于防腐层表面，保护防腐层。3) 回拖前后，准备好补口、补伤材料和器具及电火花检漏仪，安排专人巡视管线。5.水平定向钻施工的特点：5.1 定向钻穿越施工具有不会阻碍交通，不会破坏绿地，植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响。5.2 2现代化的穿越设备的穿越精度高，易于调整敷设方向和埋深，管线弧形敷设距离长，完全可以满足设计要求埋深，并且可以使管线绕过地下的障碍物。5.3 城市管网埋深一般达到三米以下，穿越河流时，一般埋深在河床下9-18米，所以采用水平定向钻机穿越，对周围环境没有影响，不破坏地貌和环境，适应环保的各项要求。5.4 采用水平定向钻机穿越施工时，没有水上、水下作业，不影响江河通航，不损坏江河两侧堤坝及河床结构，施工不受季节限制，具有施工周期短人员少、成功率高施工安全可靠等特点。5 .5与其它施工方法比较，进出场地速度快，施工场地可以灵活调整，尤其在城市施工时可以充分显示出其优越性，并且施工占地少工程造价低，施工速度快。5.6大型河流穿越时，由于管线埋在地层以下9-18mm,地层内部的氧及其他腐蚀性物质很少，所以起到自然防腐和保温的功用，可以保证管线运行时间更长。6 .地貌恢复回拖完成以后，设备退场，然后进行场地清理、发送沟回填地貌恢复。7 .施工期施工人员项目经理1人、技术员1人、安全员1人、土方人员2-3人、钻机手1人、检测员1人、施工人员2-3人；第二节现场维护措施1、建立和健全以项目经理为主负责人，工地安全员为主要责任人，各工种班组长参加综治领导小组，其成员参加综治领导部门组织的培训须达到80%以上，并建立警民共建工地。2、加强制度建设。根据有关部门要求健全治安情报信息制度，检查考核制度，总结表彰制度以及其它各项治安管理制度，并定期活动，坚持贯彻执行。3、 从宣传教育着手，教育项目全体员工。主要以法律知识、治安法规、安全生产技术及综合，执法部门和上级公司制定和颂布的各种规定、规章，形式以会议、黑板报、宣传标语等多种方式进行，并作好书面记录。4、 从抓“四证”（身份证、务工证、健康证）齐全着手，杜绝无证闲散人员上岗，以便及时摸清用工人员的社会状况及思想表现，以把盗窃和打架、斗欧、闹事等违法或不良行为消除在萌牙状态，以真正到“预防为主，防破结合”的综合方针，确保一方平安，促进社会稳定。5、 积极、主动地与当地政府及居民理顺关系、主动申报、积极配合获得正确指导和密切协作，以提高法律知识处置能力，保障工程顺利进展。6、 定期进行检查评比，对维护安全团结，消除事故有功人员及时给予表彰和奖励，从严从快处治赌博、打架、闹事等不良行为参与人，以严肃法纪。7、 现场准备必要的医务设施。在办公室内显著位置张贴急救车和有关医院电话号码。根据需要采取防暑降温和消毒、防毒措施。8、项目经理部对现场管理进行考评，考评办法应由企业按有关规定制定。
