077-高层图纸会审技术交底.docx

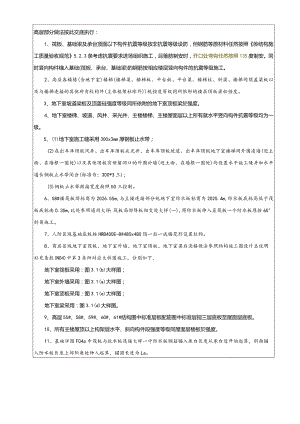

高层部分做法按此交底执行：1、筏板、基础梁及承台顶面以下构件抗震等级按非抗震等级设防，但钢筋等原材料任然按照舲结构施工质量验收规范5.2.3条考虑抗震要求进场组织施工，且箍筋制安时，开口处弯钩任然按照135度制安。同时竖向构件锚入基础(筏板、承台、基础梁)的钢筋按相应楼层竖向构件的抗震等级施工。2、高层各楼栋(含地下室)楼梯(楼梯梁、楼梯板、平台板、平台梁、楼梯柱、斜梁、楼梯间顶盖梁板以及与楼梯连接的其他所有校构件(主体框架柱除外)税强度等级同所依附的楼层顶板梁松强度。3、地下室坡道梁板及顶盖硅强度等级同所依附的地下室顶板梁於强度。4、地下室楼梯、坡道、风井、采光井、主楼楼梯、主楼屋面层以上所有就水平竖向构件抗震等级均为一级。5、(1)地下室施工缝采用300x3mm厚钢板止水带；(2)在出车库顶板风井、出车库顶板采光井、出车库顶板坡道、出车库顶板地下室楼梯间外围凌墙(迎土面、在墙根一圈处)以及其他顶板有预留洞口的外围於墙(迎土面、在墙根一圈处)均设置水平施工缝并加水平通长钢板止水带闭合(标准为：300*3三);(3)钢板止水带搭接宽度按照50三控制。6、58#楼筏板顶标商为2026.55m,与主楼连接部分纯地下室防水板标商为2025.4m,防水板底标高低于筏板底标南0.35m,此处参照通用大样：筏板局部降板相交处大样(一)，将防水板伸入至筏板一个防水板厚按60°斜角施工。7、人防区域基础底板按HRB400E-8480x480隔一拉一成梅花形设置拉钩。8、商层区域地下室筏板、地下室外墙、地下室顶板、地下室梁后浇格做法参照结构施工图设计总说明补充条款(N04)中笫3条所对应大样图施工，分别如下，地下室筏板采用：图3.1(b)大样图；地下室外墙采用：图3.1(a)大样图；地下室顶板采用：图3.1(e)大样图；地下室梁采用：图3.1(d)大样图。9、高层55#、58#、59#、60#、61#结构图中标准层板配筋图中标准层指三层底板至屋面层底板。10、所有主楼屋顶以上构架层水平、斜向构件段强度等级同屋面层楼板於强度。11、基础详图F04a中筏板与抗水板连接大样一中防水板钢筋锚入承台长度从承台边开始起算，斜面锚入防水板长度上部阳角处伸入起算，锚固长度为La。IY I- IlO仇小板坑木板4M¾筏板与4j'hK板二连接大样（一）12、高层57栋一层梁结构平面图上梁旁括瓠里标注的标高数值相对于楼层结构标高T.2m进行推算（其余楼栋有类同此问题者，同此处理做法）。13、如图所示高层58#主楼A轴交18轴主楼与底板连接楼梯按砖砌体后期施工，采用（240x115X53）免烧砖、M5水泥砂浆砌筑。14、首层板位置的翻梁、加高梁硅等级同依附的首层结构梁板硅等级（LL除外）。15、地下室基础详图中（F04A）：柱周边抗水板附加钢筋设置大样中附加筋仅在下部设置附加钢筋筋，上部不按此大样设置附加筋（上部仅按筏板平面图上的附加钢筋设置）。柱周边抗水板附加钢筋设置大样说明中的2000对应图上2100o16、抗水板平面布置图中集水井周边虚线表示集水井盖板示意线条，结构施工参照主楼筏板图中的集水井大样施工。17、风机基础平面尺寸采用CAD电子版图1:1度量值进行确定，高度按建筑完成面100mm施工；做法详结构施工图设计总说明补充条款图4.2-4。18、58#楼负一层GBZ32、GBZ6柱大样与柱平面不合，此处按平面图尺寸施工。19、设计总说明中16Wd22钢筋采用焊接，对应为水平构件采用搭接焊（双面焊接5d,无法焊接时，采用单面焊IOd）,竖向构件采用电渣压力焊。20、所有柱及剪力墙插筋均按照16GlOl-3-P64、P65、P66页施工，且全部伸至基础底面钢筋（下铁）部位。21、在地下室结构图中地下室桩位布置图和地下室抗水板配筋图中地下室筏板完成面标高与主楼筏板平面图中完成面标高不一致，以主楼筏板平面图中标注完成面标高为准。22、二次结构砌筑时，构造柱钢筋、拉筋等钢筋采取植筋的方式施工。（植筋深度可否按照植筋钢筋直径的IOd,且不大于1OOmm）23、地下室桩头防水做法是按下图进行施工：1）桩头；2）水泥基渗透结晶型涂料防水层，没平方米用量不应小于1.5kg,且厚度不应小于LOmnb刷至桩身周边以外230Onlm范围；3）20mm厚1：2聚合物水泥防水砂浆防水层（每边扩至附加防水卷材周边以外230Omm范围）。；4）混凝土结构筏板24、地下室外墙防水层做至正负零并采用30*2m111铝合金压条钉压。25、砖胎模及防水砖砌导墙以及其他基础结构下砖砌体内侧立面及顶部构造采用20mm厚1：3水泥砂浆抹灰找平层+防水卷材外侧做20mm厚1：3水泥砂浆保护层。26、针对主楼筏板与纯地下室抗水板相接处大样有如下问题：1）所有高层主楼筏板平面布置图及配筋图中的筏板边界线对应下图中的箭头位置；2）主楼与纯地下室抗水板相接处按此图施工，主楼与抗水板钢筋锚固起算点以此图箭头标注位置（主楼筏板边界线）开始起算。3）主楼与筏板交界处大样中；斜面钢筋（贴斜面水平钢筋）按主楼筏板底筋配置；与此相对应该部位斜面上空的水平面钢筋（即上铁，分布在主楼筏板边缘外侧的斜三角范围，且平行于斜面长向的钢筋）是主楼筏板上铁筋配置。主楼筏板与抗水板相接处大样27、58#剖面图中节点大样（见下图）与D03页中大样图做法不一致，按D03-9大样为准。27、遇楼梯平台部位有加腋时，取消该部位加腋。28、室外有防水要求的外墙及侧壁防水层上做法详地下室DOl图中的“地下室顶板边角部位及侧壁施工缝防水构造”和“散水处防水收头构造做法”（如下图）1H W. 0"为”* ，北WMHS mNWMU；UOB 期M«Vw*，IIlm ” SOtWttiIfifa”AMMltIMUX29、高层57栋地下室防护单元平面布置图中HFMQ3a在人防地下室结构设计大样中无此大样，其HFMQ3a配筋按HFMQ6b大样做，平面尺寸为1200mm。30、高层55#至62#所有主楼地下室及纯地下室混凝土强度等级按下表进行施工:高展55#至62#地下室及他电下室混凝土强度等级部位或构件也FC底板f地下室外M（包含人防地下室外墙）绝地下车岸内：人防嫡、非人防靖、靖壮交界位五足地下定士次祭.板.枕填成板条及璐JL架板.楼睁Zl4国”地下堂柱强度等级C3OC4OC35C35C40注：I.地下室其他构件（如浆层.风井、来光井、出地面风。、出地面楼坪间、设备宸础等）来注明者，；Tut鞋土埼体为C35.2、地面以上的其他构件（如换储的，e浇的井株反边.JL板、设备JL础音）未注明者，混凝发土埼体为C25;30、高层LC非阴影区钢筋做法只针对相应层剪力墙平法施工结构图中有标注LC及阴影图例的部位,如未由此图例及LC,则不需要按下节点施工。6KAF*6%杓何他鳖向筋-坳" >cn m MmPI油席后"!维Wi n <5 TeCl 管 a” Ksi CaDI。“ 眼泡 M 电）拄角M< W X娈问IefK向分4舱阿距I#和密EJIWJM必»入网型gj二上想破蚂近在阴室2X韦M育¾侬法姓用好运T ;31、关于剪力墙施工缝附加钢筋的补充说明:1）剪力埼施工缝附加竖向插筋大样仅适用于对应平面图中有引线及文字说明需要加设附加插筋的构件的施工缝处（且可使用于柱或墙构件），未有引线及文字引注部位不需要加设此附加筋；且仅施工与引线指向的轴线平行（重叠）的剪力墙墙身或柱一段范围（或引线指向的构件长方向段，另垂直一方向不施工插筋；），才布设插筋（如遇剪力墙身与墙柱相连的情况，下图1,则墙身与墙柱都需要施工插筋），除此以外其他部位不需要设置插筋。具体均布设在两侧或中间（单排插筋）。如下图，插筋只施工方框中的一段构件：其余类同。2）单排的施工缝竖向插筋，布设在中间；3）所有施工缝竖向插筋每层设置一次；4）剪力墙施工缝附加竖向插筋布置在柱子或剪力墙构件时，起步筋设置在距离构件边缘50mm处为第一根钢筋。32、D地下室顶板及主楼地下一层顶板人防区域图中需设置拉钩，采用HRB400E-8隔一拉一，梅花型布置，间距为450x45Onnn布置；2）人防区域（顶板、底板、基础梁、承台、墙柱等其他柱构件）的划分依据“地下室桩位布置图”所示的有“人防”文字线围成的区域来划分确认人防工程结构工程量（具体以CAD图中“人防”文字线距离相应轴线1：1测量定位；外墙处以外墙外边线为准）。且在主楼内人防工程仅做到一层底板顶以下结构，一层底板顶以上为非人防结构。33、依据人防规范：外墙、临空墙、门框墙、防护密闭隔墙和密闭隔墙与人防门相连的两侧埼施工时，其固定模板构件禁止采用混凝土预制件，则对于此类墙体采用钢筋（标准同墙体竖筋）制作双F卡进行模板定位，间距按60040Onlm布置。具体见下图暗柱箍筋或堵水'1'筋3034、剪力墙及其他墙转角处构造做法，水平分布钢筋搭接参照下图做法施工：(具体参照16Gl(H-I35、57栋结构图WO3M)4页图中墙Qld为40OnIm宽，在剪力墙身表中为300mm,此处Qld墙厚度按照40OnIm施工，配筋不变。35、电梯召唤箱四周设置3根HRB400E-1050加密箍(详剪力墙详图中的示意图)。36、商层人防结构中钢筋搭接长度按FR03人防结构设计总说明二第七条3点施工。37、57栋结构图W'03W04页剪力墙身中Q2厚度为25Omn1；但10轴线和18轴线交E、F轴线的墙身编号应该由原来的Q2修改为Q3(200mm)o38、58栋结构图W09页中大屋面层GBZ4,标注为4根IIRB500E-20+4根HRB500E-14,大样图上为4根HRB500E-20+6根HRB500ET4,此处以大样图为准，配筋为4根HRB500E-20+6根HRB500E74。39、58栋结构图忖9页中大屋面层柱顶、墙顶标高及剪力墙身表中标注98.835m和98.435m有误，以高层为准58栋结构图P(H页中结构层楼面标高40、58栋结构图W01-W02页图中部分柱大样与平面图尺寸不符：GBZl（大样400*400,平面图10轴400*450,其余为400*400）、GBZ6（大样450*450,平面400*450）、GBZ32（左右两个不对称，且下部宽度与大样尺寸不一致），此处10轴GBZl按对应大样图施工；GBZ6按对应平面图施工；GBZ32为对称结构，尺寸按大样图施工。41、高层58栋TVOl页图中负一层剪力墙：平面图Q/7-8轴，Q3a、Q3b厚度为300,墙表中为400,此处Q3a、Q3b厚度以平面图（两边节点大样）尺寸为准。42、屋面层及以上校是抗渗松，抗渗等级为P6；地下室顶板上迎土面的采光井、风井、出地面楼梯间外墙、坡道外墙均采用抗渗於，抗渗等级为P6；主楼正负零以下至地下室顶板的外围护梁及加高梁（迎土面）、外围剪力墙（迎土面）抗渗等级均为P6。43、1）高层地下室车库顶板防水做法按种植屋面一级施工；（所有变配电室、柴油发电机房、储油间、配电间、电信机房顶板、底板按照设计说明一级防水施工）。2）车库及各单体（55#、56#、57#、58#、59#、60#、61#、62#）外墙及底板防水等级均为二级。44、高层地下室F01-F02页桩位布置图中，墙体下承台布设原则如下：1）纯地下室车库外挡墙（与士壤接触的挡墙）下设置的承台梁为CTL2；纯地下室车库内除外挡墙以外的其他混凝土墙下（地下室桩位平
