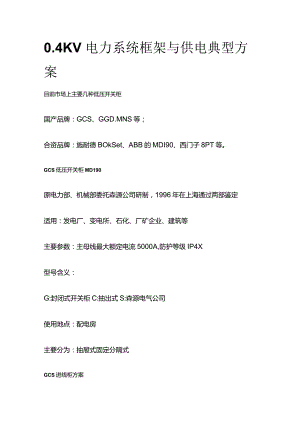

0.4KV电力系统框架与供电典型方案目前市场上主要几种低压开关柜国产品牌：GCS、GGD.MNS等；合资品牌：施耐德BOkSet、ABB的MDI90、西门子8PT等。GCS低压开关柜MD190原电力部、机械部委托森源公司研制，1996年在上海通过两部鉴定适用：发电厂、变电所、石化、厂矿企业、建筑等主要参数：主母线最大额定电流5000A,防护等级IP4X型号含义：G:封闭式开关柜C:抽出式S:森源电气公司使用地点：配电房主要分为：抽屉式固定分隔式GCS进线柜方案GCS进线柜基本上都采用抽屉式断路器:80Omm柜宽一般在200OA以内；IoOOmm柜宽一般在25004000A;120Omm柜宽一般在40006300A;柜深为800mm和100OmrnoGCS出线方案固定分隔柜：元件有效安装空间1760mm250A以下（16Omm高）可安装11路；400A（240mm高）可安装7路;630A（320mm高）可安装5路；可混装。抽屉柜方案:元件有效安装空间1800mm250A以下（200mm高）可安装9路;400A、630A（300mm高）可安装6路；可混装。补充柜深一般为800、100Omm对于玻璃门GCS柜深需要100Omm。GGD低压交流配电柜（常规最大电流3150A）1991年由原能源部低压成套开关设备联合设计研制组（NLS）研制，1992年通过能源部的鉴定适用：发电厂、变电站、厂矿企业、建筑等型号含义G:交流低压配电柜G:电器元件固定安装、固定接线D:电力用柜类型：固定（不分隔）式特点：安装维护方便，容量大，分段能力强，动稳定性强，电气方案适用性广等。主要参数：主母线最大额定电流315OA,防护等级IP3X一次系统图GGD固定式柜体尺寸GGD柜体为固定式结构,采用8MF型材制作；水平母线为后顶部方式（下出线方式）；水平母线为中顶部方式（上出线式）；柜体尺寸：GGD柜宽:60Omm,80Omm,100Omm,120Omm;柜深：600mm,800mmz1000mm;柜高：2200mm;备注对于上出线,其柜深建议按为800或100Omrn配置,便于出线;GGD电容柜方案（根据电抗电容的容量和大小决定）无电抗器方案800mm一般安装8个回路电容；1000mm宽一般安装10个回路电容;1200宽一般安装12个回路电容；有电抗器方案800mm一般安装6个回路电容；1000mm宽一般安装8个回路电容;1200宽一般安10-12个回路电容；施耐德BlOkSet低压开关柜2001年引进中国，开关柜专门为安装施耐德元器件而设计，针对施耐德开关的特点和外形尺寸进行了最佳的优化，保证开关和开关柜的完美配合。适用：发电厂、变电站、建筑、工业、能源、基础设施的各个领域类型：固定分隔式(BIOkSet)和抽出式(MX)特点：模数：50mm;主母线额定电流:可达6300A垂直母线额定电流：可达3200A额定短时耐受电流(kAls):可达100KA防护等级：IP40类型：固定分隔式(BlokSet)和抽出式(MX)ABBMDl90低压开关柜采用模块组合系统的概念，即：组成柜体的长、宽和高按190模数为一单元(lU=190mm);外壳、框架及底座采用高质电解锌钢板，并以环氧静电喷粉，抗腐蚀的程度高。底座及框架为黑色，外壳RAL7032灰白色;颜色的搭配华丽而美观。框架分外框架及分隔安装小室的内框架，以增加柜体结构强度。MD190柜体尺寸MD-190低压开关柜是由19Omm为一个单元模数，组成三轴(长、宽和高)O柜体标准高度是11单元，为2090mm;即，(11*190)+底(95)=2185mm,也可用12单元，即，柜体高为2375mmo后接线标准柜深：7609501140mm.断路器安装有效空间：9个19Omm柜体宽度可为：38Omm(2*190)、570mm(3*190)x76Omm(4*190)、95Omm(5*190)、1140mm(6*190)
