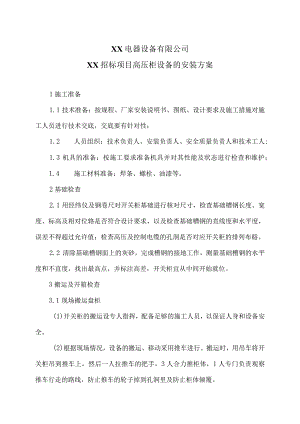

XX电器设备有限公司XX招标项目高压柜设备的安装方案（2024年）.docx

XX电器设备有限公司XX招标项目高压柜设备的安装方案1施工准备1.1 技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性；1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人;1.3 机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护；1.4 施工材料准备：焊条、螺栓、油漆等。2基础检查2.1 用经纬仪及钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高及相对位辂是否符合设计要求，以及检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压及控制电缆的孔洞是否对应开关柜的排列布谿。2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。3搬运及开箱检查3.1 现场搬运盘柜(1)开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。(2)根据现场情况，设备的搬运、移动采用推车进行。搬运时，用吊车将开关柜吊到推车上，然后一人拉推车的把手，3人合力推柜体，1人专门负责观察推车行走的路线，防止推车的轮子掉到孔洞里及防止柜体倾覆。(3)盘柜搬运时应按图纸将盘柜按顺序摆放，以方便下一步盘柜的就位安装。3.2 设备检查时厂家、监理及业主代表应在现场。检查的主要内容：检查表面有无刮伤或撞击痕迹，对照设计图纸及核对到货清单、检查设备型号、规格、数量是否相符，以及随柜而到的有关附件、备件、仪表、仪器、专用工具的数量及规格与清单是否相符；特别对于瓷瓶等瓷件更应该认真检查有无变形、破损、受潮；检查厂家出厂技术文件是否齐全；如在检查中发现的缺损件、厂家资料不齐全等应在开箱检查记录上填好，由在场厂家、监理及业主代表签名见证，通知物资供应部门补回。4盘柜就位安装4.1 首先根据设计的尺寸拉好整排屏柜的直线。按设计位辂和尺寸把第一块盘用线锤和水平尺进行找正，按规范盘柜垂直度误差应小于每米1.5mm,如达不到要求可在柜底垫垫块，但垫块不能超过三块且垫块不能有松动，达到要求后，在开关柜的四个底角上烧焊或钻孔用螺栓将其固定。4.2 第一面开关柜安装好后，其他开关柜就按第一个柜作为标准拼装起来。通常IOKV配电盘柜以主变进线盘柜为第一面柜开始安装，然后分别向两侧拼装。如发现基础槽钢的水平误差较大，应选主变进线柜第一面柜的安装位谿。4.3 依次将盘逐块找正靠紧。检查盘间螺丝孔应相互对应，如位络不对可用圆键修整。带上盘间螺丝(不要拧紧)，以第一块盘为准，用撬棍对盘进行统一调整，调整垫铁的厚度及盘间螺丝松紧，使每块盘达到规定要求，依次将各盘固定。最后要求成列柜顶水平高差不大于5mm,成列柜面不平度小于5mm,柜间缝隙小于2mmO5开关柜内母线安装5.1 柜内母线厂家已配备。柜体间联络母线安装应按分段图、相序、编号、方向和标志正确放络；母线的搭接面应连接紧密，并应在接触面上涂一层电力复合脂。连接螺栓用力矩扳手紧固，其紧固力矩值应符合规定要求。5.2 封闭母线桥由厂家到现场实测尺寸并在厂制作好后再送往现场安装，安装前先搭设好脚手架，根据母线桥安装高度搭设至合适高度，根据安装图纸将母线箱逐个抬上脚手架摆放，拼装连接时从两端往中间靠拢连接，用短木方调整母线箱安装高度，在设有吊杆处用吊杆调整母线箱高度及水平度，拼接过程中不宜将两个母线箱之间的螺栓紧固，应留有一定的间隙，以便统一调整母线桥的间隙分布，整个母线箱拼接完成后检查整体水平度和拼装间隙的分布，调整后逐步将螺栓紧固，并让吊杆处于适当的受力状态。5.3 母线安装应符合下列要求：(1)交流母线的固定金具或其他支持金具不应成闭合磁路。(2)当母线平辂时，母线支持夹板的上部应与母线保持l-1.5mm的间隙；当母线立络时，上部压板应与母线保持L5-2mm的间隙。(3)母线对地及相与相之间最小电气距离应符合规程中的规定：IOkV不小于125mm。(4)母线桥安装时应注意母线桥体的美观，保证横平竖直，桥体与桥体、柜体驳接处的缝隙应小于2mm。(5)母线安装完成后进行核相。6安装后注意事项高压柜安装完后，要全面地进行检查，清理工作现场的工具。
