画出带有热继电器过载保护的三相异步电动机启动停止控制线路包括主电路.docx

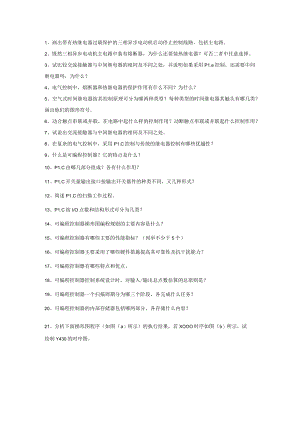

1、画出带有热继电器过载保护的三相异步电动机启动停止控制线路，包括主电路。2、既然三相异步电动机主电路中装有熔断器，为什么还要装热继电器？可否二者中任意选择。3、试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用P1.e控制，还需要中间继电器吗，为什么？4、电气控制中，熔断器和热继电器的保护作用有什么不同？为什么？5、空气式时间继电器按其控制原理可分为哪两种类型？每种类型的时间继电器其触头有哪几类？画出他们的图形符号。6、动合触点串联或并联，在电路中起什么样的控制作用？动断触点串联或并联起什么控制作用？7、试说出交流接触器与中间继电器的相同及不同之处。8、在复杂的电气控制中，采用P1.C控制与传统的继电器控制有哪些优越性？9、什么是可编程控制器？它的特点是什么？10、P1.C由哪几部分组成？各有什么作用？11、P1.C开关量输出接口按输出开关器件的种类不同，又几种形式？12、简述P1.C的扫描工作过程。13、P1.C按I/O点数和结构形式可分为几类？14、可编程控制器梯形图编程规则的主要内容是什么？15、可编程控制器有哪些主要的性能指标？（列举不少于5个）16、可编程控制器主要采用了哪些硬件措施提高其可靠性及抗干扰能力？17、可编程控制器有哪些特点和优点。18、可编程控制器控制系统设计时，对输入/输出总点数估算的总原则是？19、可编程控制器一个扫描周期分为哪三个阶段，各完成什么任务？20、可编程控制器的内部存储器包括哪两部分，各存储什么内容？21、分析下面梯形图程序（如图（a）所示）的执行结果，若XOOO时序如图（b）所示，试绘制Y430的时序图。X000÷(“xooo：-Y430：。图(b)程序执行结果:22、请写出以下指令表对应的梯形图。01.DXOOO11ORB1MPS12ANB21.DXOO1.13OUTYOO1.3ORX00214MPP4ANB15ANDX0075OUTYOOO16OUTY0026MRD171.DXO1.O71.DIX00318ORIXO1.1.8ANDX00419ANB91.DX00520OUTY00310ANIX00623、根据下列语句表画出对应的梯形图。1.DX1.1.DX5ANDX2ANDX6ORX3ORM2ANIX4ANBORM1.OUTY224、试将下面梯形图转化为指令表。25、针对下面梯形图程序，试分析当输入XOOo持续接通时，输出Y030将如何动作，并用时序图表示。26、将下面功能图转化成步进梯形图，并写出指令表。X404-I
