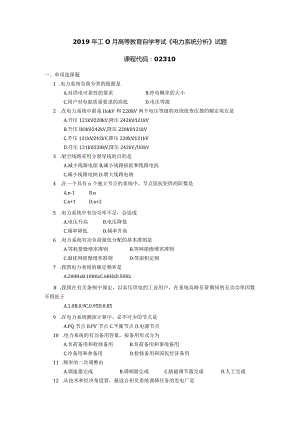

2019年10月自学考试02310《电力系统分析》试题.docx

2019年工O月高等教育自学考试电力系统分析试题课程代码：02310一、单项选择题1 .电力系统负荷分类的根据是A.对供电可靠性的要求B.停电概率的大小C.用户对电能质量要求的高低D.电压等级2 .在电力系统中联系IIokV和22OkV两个电压等级的双绕组变压器的额定电压是A.升压121kV220kV,降压242kV121kVB.升压IIOkV242kV,降压220kV121kVC.升压121kV242kV,降压220kV121kVD.升压121kV220kV,降压242kV/UOkV3 .架空线路采用分裂导线的目的是A.减小线路电阻B,减小线路损耗和线路电抗C.减小线路电纳D.增大线路电纳4 .在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数是A.n-1B.nC.n+1D.n+25 .电力系统中有功功率不足，会造成A.电压升高B.电压降低C.频率降低D.频率升高6 .电力系统有功负荷最优分配的基本准则是A.等耗量微增率准则B.等网损微增率准则C.最优网损微增率准则D.等面积定则7 .我国电力系统的额定频率是A.200HzB.100HzC.60HzD.50Hz8 .我国在有关条例中规定，以高压供电的工业用户，在系统高峰负荷期间的无功功率因数不得低于A.1.0B.0.9C.0.95D.0.859 .在电力系统潮流计算中，必不可少的节点是A.PQ节点B.PV节点C.平衡节点D.电源节点10 .电力系统的有功备用容量，按备用形式分为A.负荷备用和检修备用B.负荷备用和事故备用C.冷备用和热备用D.检修备用和国民经济备用11 .频率的二次调整由A.调速器完成B.调频器完成C.励磁调节器完成D.人工完成12 .从技术和经济角度看，最适合担负系统调频任务的发电厂是A.具有调整库容的大型水电厂B.核电厂C.火力发电厂D.径流式大型水电厂13.14.短路冲击电流，指的是A.短路电流周期分量最大值C.短路电流的有效值 系统发生两相短路接地故障时， A.正序、负序、零序并联C.正序和零序并联，负序开路B.短路电流的非周期分量D.短路电流的最大瞬时值复合序网的连接方式为B.正序和负序并联，零序开路D.零序和负序并联，正序开路15.下面所列各种措施中，不能提高三相短路情况下电力系统暂态稳定性的是A.快速切除故障B.输电线路装设重合闸装置C.发电机装设强行励磁装置D.变压器中性点经小电阻接地二、填空题16 .对电力系统运行的基本要求可以归纳为、优质、经济。17 .常用的负荷曲线主要有、年持续负荷曲线。18 .电力系统的节点按运行状态的不同可分为、PV节点、平衡节点。19 .在实际运行中，对中枢点的电压要求往往只考虑最大负荷和最小负荷两种运行方式,并一般可以分为和两种。20 .电力系统的不对称短路故障可分为、和两相短路接地。21 .无限大功率电源的特点是和保持恒定。三、简答题22 .什么是标幺值?采用标幺值有什么好处？23 .什么是功率分点?有功功率分点和无功功率分点是在同一节点吗？24 .什么是均一网?均一网有什么特点？25 .电力系统中主要的无功功率电源有哪些？26 .对于无功不足引起电压水平偏低的电力系统，能否通过改变变压器变比来使电压水平恢复正常?为什么？27 .什么是电力系统的静态稳定性?什么是电力系统的暂态稳定性？四、计算题28 .设系统基准电压和基准容量分别为UB和JB,试写出以UB和JB为基准的Z、Y、I和U等各参数的标幺值表达式？29 .图1所示电力系统中，已知各条线路均采用同一布置方式，计算其初步功率分布，并指出其功率分点。U>220AyUt=22QkyAQkm30hnSQkm1.I11,r40+y20MVA40+10MVA图130 .IlOkV降压变压器铭牌数据为：Sn=6.3MVA,12110.5匹P0=9.72ZW,ZkP.52ZW,/0%=l.l,U%=10.5°(1)计算变压器的参数(归算到HOkVfiiJ);(2)画出变压器的形等值电路。
