小学改扩建工程-建筑构件隔声设计报告书.docx

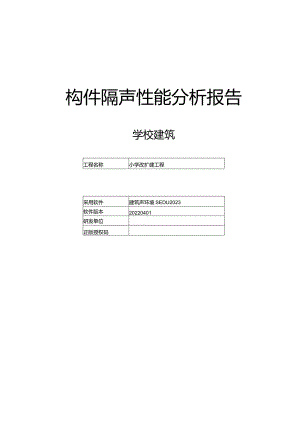

构件隔声性能分析报告学校建筑工程名称小学改扩建工程采用软件建筑声环境SEDU2023软件版本20220401研发单位正版授权码Liisl三B32标准依据33.计算方法43.1 空气声隔声单值评价量错误!未定义书签。3.2 空气声频谱修正量错误!未定义书签。3.3 撞击声隔声单值评价量错误!未定义书签。3.4 组合墙有效隔声量错误!未定义书签。3.4.1 组合墙有效隔声量错误!未定义书签。1建筑概况表Ll项目概况工程名称小学改扩建工程建筑面积（m2）地上3224地下0建筑层数地上5地下0建筑高度（m）地上19.5北向角度（°）90请先在模型观察命令中保存图片!图1-1建筑模型2评价依据1 .绿色建筑评价标准GB/T50378-20192 .绿色建筑评价技术细则20193 .民用建筑隔声设计规范GB50118-20104 .建筑隔声评价标准GB/T50121-20055 .建筑声学设计手册6 .建筑隔声设计一空气声隔声技术7 .声学手册8 .噪声与振动控制工程手册9 .建筑声学设计原理10 .民用建筑绿色性能计算标准JGJ/T449-201811 .建筑设计资料集（2）第二版3标准要求绿色建筑评价标准GB/T50378第5.1.4条、第5.2.7条对建筑围护结构隔声性能提出了明确要求。控制项要求：5.1.4主要功能房间的室内噪声级和隔声性能应符合下列规定：1室内噪声级应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求；2外墙、隔墙、楼板和门窗的隔声性能应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求。评分项要求：5.2.7主要功能房间的隔声性能良好，评价总分值为10分，并按下列规则分别评分并累计：1构件及相邻房间之间的空气声隔声性能达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值，得3分；达到高要求标准限值，得5分；2楼板的撞击声隔声性能达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值，得3分；达到高要求标准限值，得5分。4隔声理论概述声音通过围护结构的传播，按传播规律有两种途径。由此可将声音分为： 空气声：声源经过空气向四周传播的噪声，如室外交通噪声。 撞击声：两物体相互撞击产生的噪声，通过固体来传播，如楼板上行走的脚步声。图4-1空气声和撞击声4.1 原理概要声音通过围护结构的传播，按传播规律可将声音分为空气声和撞击声。墙、板、门、窗和屏障等构件作为建筑隔声材料，对于入射声波具有较强的反射，使透射声波大大减小，从而起到隔声作用。为了表示材料及构件的空气声隔声性能，常采用隔声量R这一指标来体现。?=IOlg-式中：T-为构件的透射系数，透射声能与入射声能之比。构件的透射系数越小，隔声量就越大，隔声性能越好。对于高声阻、刚性、匀质密实的围护结构，通常越密实的材料对应结构的隔声性能越好。单层匀质密实墙的隔声性能和入射声波的频率有关，还取决于墙体的面密度、劲度、材料的内阻尼以及墙的边界条件等因素。现在的节能建筑一般采取多层复合墙板达到节能保温的效果，也可以增加墙体的隔声性能。70g-FTl: 玄嗫尔鲁” 图4-2单层匀质墙典型隔声频率特性曲线图4-3改善多孔材料的隔声特性实例4.2 质量定律如果把墙看成是无劲度、无阻尼的柔顺质量、且忽略墙的边界条件，则在声波垂直入射时，可从理论上得到墙的隔声量的计算式：& =IOlg 1 +式中：m一墙单位面积的质量,或称面密度,kgm2Po空气密度，kgm3c空气中的声速，一般取344m/sf入射声波的频率，Hz一般情况下，mf>poC,即mfp0c>l,上式便可简化为：=201gw+201g-43如果声波并非垂直入射，而是无规入射时，则墙的隔声量为：R=R.5=20lgm÷20lg-48上述公式证明，墙的单位面积质量越大，则隔声效果越好，这一规律称为“质量定律"，单位面积质量每增加一倍,隔声量可增加6dB0入射声波的频率每增加一音，隔声量也可以增加6dBo下图表示了质量定律直线：70正入射现场入射无规入射频率X面密度(HZXkgCn1：)图4-4由质量控制的柔性板的隔声量由于本式是建立在理论上的许多假定条件下导出的，计算值普遍比实测大，并不符合现场实际情况，所以一般隔声设计中采用经验公式进行隔声量计算。4.3 隔声量计算经验公式经验公式加进了实践的因素，即包括实验室测定、现场测定等研究成果，更接近实际。虽然不完全符合质量定律中的假定条件，但经验公式的基本变量还是质量m,质量大小控制隔声量，所以以质量定律为基本理论的隔声量经验计公式，是理论向实践的延伸。一般由混凝土材料组成的建筑构件空气声隔声情况可由建筑隔声设计空气声隔声技术书中推荐的经验公式进行构件隔声计算分析：R=231gm+Illg/-41(m2QQkgm2)R=131gn+Illg/-18(m2QQkgm2)构件(f=500Hz)隔声曲线200400600800面密度kgr图4-5构件500HZ隔声曲线504540砌体材料、保温层材料、轻钢龙骨材料等轻质材料的空气声隔声和撞击声隔声情况无法通过公式直接进行计算，一般采用与典型构造的现场检测值进行对比的形式来确定。4.4 单值评价量单值评价量是表征建筑或建筑构件隔声性能的单一fi,该值综合考虑了建筑或建筑构件在规定频率范围内的隔声性能。依据建筑隔声评价标准GB/T50121提供了单值评价量的计算方法。计权隔声量是表征构件空气声隔声性能的单值评价量，满足不利偏差Pi要求的最大值即为空气声隔声计权单值评价量，精确到ldB.D可采用公式法求得：t<100i«lpxw+i-xixnl-xl>oioxw+l-xlo式中：XWT气声隔声计权单值评价量；K,一第i个频带的基准值；X,一第i个频带的隔声量，精确到O.ldB;i一频带的序号，i=l5.代表1252000Hz范围内的5个中心频率。2)计权规范化撞击声压级是表征构件撞击声隔声性能的单值评价量，满足不利偏差要求的最小值再减5dB即为撞击声隔声计权单值评价量，精确到IdB,可采用公式法求得：Xj-Ki-XwSXt-Kl-Xw-5>Qpi=OXi-K1-Xfr-5Q式中：Xw-撞击声隔声计权单值评价量；XL第i个频带的撞击声压级，精确到OldB,表4.1各频带基准值Ki单位：dB倍频程频率125Hz250Hz500Hz1000Hz2000Hz空气声基准值-16-7034撞击声基准值220-3-164.5频谱修正量频谱修正量是因隔声频谱不同以及声源空间的噪声频谱不同，所需加到空气声隔声单值评价量上的修正值。当声源空间的噪声呈粉红噪声频率特性或交通噪声频率特性时，计算得到的频谱修正量分别是粉红噪声频谱修正量或交通噪声频谱修正量。建筑隔声评价标准GB/T50121中明确了频谱修正量Cj的算法：J=-IOlgZlo("“°一XFr式中：/频谱序号，j=1或2,1为计算C的频谱1,2为计算Ctr的频谱2;心一空气声隔声计权单值评价量；100-3150Hz的1/3倍频程或1252000Hz的倍频程序号;1.fj号频谱的第i个频带的声压级；Xfi个频带的隔声量，精确到0.1dB频谱修正量在计算时应精确到OldB,得出的结果应修约为整数。表4.2计算频谱修正量的声压级频谱单位：dB频率125Hz250Hz500Hz1000Hz2000Hz计算粉红噪声C的频谱1-21-14-8-5-4计算交通噪声Ur的频谱2-14-10-7-4-65构件空气声隔声性能1.1 墙板的空气声隔声量1.1.1 墙板构造做法构件隔声性能与构造的材料和做法息息相关。构件采用的工程材料和构造做法决定了构件的面密度，而面密度直接决定了墙体的隔声性能。对于轻质隔声墙板来说，虽然面密度较低，但构造中空气层、填充的吸声材料等因素都会使得构件隔声性能大大提升。本项目中建筑围护结构详细信息可见下表：表5.1建筑围护结构构造与材料清单构件材料厚度(mm)密度(kgm3)面密度(kgm2)总面密度（kgm2）外墙1灰色外墙砖5209010204水泥砂浆20180036加气混凝土砌体200700140水泥砂浆10180018外墙2灰色外墙砖5209010206水泥砂浆20180036加气混凝土砌体200700140玻化微珠保温砂浆3035011抗裂砂浆（网格布）518009外墙3灰色外墙砖5209010814水泥砂浆20180036钢筋混凝土3002500750水泥砂浆10180018隔墙1水泥砂浆20180036168蒸压粉煤灰加气混凝土块200500100石灰砂浆20160032隔墙2水泥砂浆20180036168蒸压粉煤灰加气混凝土块200500100石灰砂浆20160032屋顶水泥砂浆20180036508C20细石混凝土40230092挤塑聚苯乙烯泡沫板（施工厚度100m）80302改性沥青防水卷材39003钢筋混凝土1502500375螭水泥砂浆20180036385隔声砂浆3055017钢筋混凝土1202500300石灰砂浆20160032螭水泥砂浆20180036368钢筋混凝土1202500300石灰砂浆20160032挑空楼板钢筋混凝土1202500300318水泥砂浆101800181.1.2 墙板空气声隔声性能本项目墙板的各频程下空气声隔声量可以通过经验公式计算，或者直接通过构造数据库中给出的构造隔声参数选取合适的空气声隔声量。符合质量定律的构件，可按面密度m计算各频率下的空气声隔声量R:R=23gm+llgf-41(m200kgm2)R=13gm+llgf-18(m200kgm2)式中：m构件的面密度,kgm2;f入射声波的频率,Hz;可以选择相同或相近的构造隔声数据作为依据，如权威声学专业书籍、国家及地方图集、实验室检测数据等。对于非匀质墙体可以采用此种方法，利用参照构造的隔声数据进行隔声计算。注：表5.2中【隔声量来源】指明了计算采用的方法，“根据面密度计算”或“参照”相近构造的隔声量数据。表5.2墙板空气声隔声性能计算详表单位：dB构件计算
