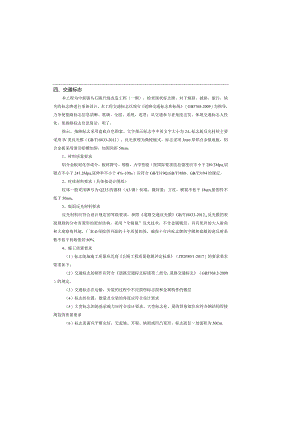

四、交通标志本工程为中新镇乌石路升级改造工程（一期），检查现状标志牌，对于倾斜、破损、脏污、缺失的标志牌进行重新设计。本工程交通标志以现行道路交通标志和标线（GB5768-2009）为指导，力争使指路标志信息清晰、准确、全面、系统、连贯；从交通参与者角度出发，体现交通标志人性化，使指路标志信息简洁、明了。指示、指路标志采用蓝底白色图案。文字指示标志中中英文字大小为2:L标志板反光材料主要采用IV类反光膜（GB/T18833-2012）。反光原理为微棱镜式。标志采用3mm厚铝合金做底板，铝合金板采用滑动铝槽加固，加固间距50cm。1、材料质量要求铝合金板材化学成分、板材牌号、规格、力学性能（按国际要求抗拉强度应不小于289.3Mpa,屈服点不小于241.2Mpa,延伸率不小于4%10）应符合GBT319Q,GB/T3880、GB/T3194的规定。2、柱体材料要求（具体按设计图纸）柱体一般采用牌号为Q235的钢材（A3钢）制成。镀锌量：立柱、横梁不低于18um,紧固件不低于50umo3、版面反光材料要求反光材料应符合设计规定的等级要求，参照道路交通反光膜GB/T18833-2012.o反光膜的表面规则的分布有菱形的密封结构，采用“全棱镜”反光技术，不含金属镀层，具有优异的大入射角和大观察角性能。厂家必须提供书面的十年质量担保，确保十年内标志牌的字膜和底膜的逆反射系数不低于初始值的80%.4、施工质量要求（1）标志现场施工质量应达到公路工程质量检测评定标准（JTGF80/1-2017）的要求基本耍求如下：（2）交通标志的制作应符合道路交通标志标线第二部分；道路交通标志（GB5768.2-2009）的规定。（3）交通标志在运输、安装的过程中不应损伤标志面和金属构件的镀层（4）标志的位置、数量及安装的角度应符合设计要求（5）大型标志的地基承载力应符合设计要求。大型标志柱、梁的焊接部位应符合钢结构焊接规范的质量要求（6）标志表面应平整完好，无起皱、开裂、缺损或凹凸变形。标志面任一处面积为50Cm交通工程设计说明一、项目概况本项目位于广州市增城区，属于中新镇乌石路升级改造工程(期)°该工程包括完善乌石路K0+000K2+682.29段交通标线及指路标志。二、设计原则交通标线标志设计原则设置交通标线标志，旨在通过对驾驶员适时、准确的诱导，充分发挥道路安全、快速、舒适的效能。本路交通标志设计尽量适时、适量地提供交通信息，使司机能够正确选择路线及方向，顺利、快捷地抵达目的地。同时，还通过禁令、限速等标志保证必要的行车安全，使道路发挥最大的作用，因此交通标志的布设上遵循以下总体原则：全路段各类型标志统一布局，前后协调；及时为司机提供准确信息；重要信息重复提示，但同时还应避免提供过多的信息，分散司机注意力：设置必要的禁令、警告、指示标志，保证行车安全；注意与其他设施的协调，使各种设施均能充分发挥其作用。三、设计依据及采用的设计规范、规程1、中华人民共和国道路交通安全法2、道路交通反光膜GB/T18833-20123、公路交通安全设施设计规范(JTGD81-2017)4、城市道路交通设施设计规范(GB50688-2011)2019年版5、广州市道路交通指路标志系统设计技术指引(2009.3)6、广州市城市道路交通管理设施设计技术指引(2014.12)7、路面标线涂料(JT/T280-2004)8、变形铝及铝合金化学成分GB/T3190-20209、般工业用铝及铝合金板、带材GB/T3880-201210、公路交通标志反光膜(GB/T18833-2012)11、道路交通信号灯设置与安装规范GB14886-201612、公路工程质量检验评定标准JTGE80/1-201713、小交通量农村公路工程设计规范JTG/T3311-2021标线厚度为6三1.掺入玻璃珠采用预混玻璃珠，其质量百分比为：粒径300'600m为50、90乐粒径300-150m为5'50%,<150Um为5%。根据沿线实际和交通特点,沿线设置的路面标线有：行车道边缘线：设置于行车道边缘，线宽为15Cm的白色（黄色）实线：车行道分界线:用于分隔同向行驶的车辆,设置于同向车道的分界线处,线宽为15cm,设计时速为40kmh时，采用4m（实）-6m（虚）线。人行横道线:设置于准许行人横穿车行道处,为线宽40cm,间距60Cm的白色实线，人行横道线的最小宽度为3m；本设计人行横道宽度为5m。道路平交口标线：道路平交口，当准许行人横穿行车道时，耍设人行横道线、停止线、行车道中心线、车道分界线及导向箭头。路口导向车道线的长度L=30m0路口导向车道第二组导向箭头端部与导向车道线齐平，其余导向箭头按30m间隔设置三排；设计速度为小于40Kmh,箭头采用长度为3m标准筋头；设计速度为40Kmh路段采用长度为3.Om标准箭头停止线采用白色实线，线宽40cm；停止线无特别说明距人行道L3m;其他出入口标线、导流带、地面文字标记、减速让行标记等等按照国标要求。2、标线技术要求（1）道路标线涂料采用环保反光热熔涂料涂划。标线涂料应符合道路交通标志标线第三部分：道路交通标线（GB5768.3-2009）、路面标线涂料（JT/T280-2004）.道路标线漆（常温型）（GN47-1989）和道路涂料（热塑型）（GN48T989）的有关规定。（2）道路涂料喷涂前应仔细清洁路面，保证路面干燥、无起灰现象。（3）路面标线的颜色、形状和设置位置应符合道路交通标志和标线第三部分：道路交通标线（GB5768.3-2009）的规范和设计要求。（4）标线施工污染路面应及时清理。（5）标线线形应流畅，与道路相协调，曲线圆滑，不允许出现折线。（6）反光标线玻璃珠应撒播均匀，附着牢固，反光均匀。（7）标线表面不应出现网状裂缝，起泡现象。3、施工过程中的注意事项（1）标线施工前，应对标线、图形、文字的位置进行测量和放线，定出精确的位置.再按图更核无误后才能敷设底漆，进行划线。（2）控制涂料及玻璃珠的材料品质、控制路面干燥清洁、控制底漆均匀到位、控制水X50Cm的表面上，不得存在总面积大于IOmnf'或一个以上的气泡。<7)反光膜应尽可能减少拼接，任何标志的字符、图案不允许拼接，当标志板的长度或宽度、圆形标志的直径小于反光膜产品的最大宽度时，底模不应有拼接缝。当黏贴反光膜不可避免出现接缝时，应按反光膜产品的最大宽度进行拼装。(8)标志柱、梁的金属构件镀层应均匀、颜色一致、不允许有流挂、滴痛或交杂结块，镶件表面应无漏镀、缺铁等缺陷。5、立柱和标志牌安装标志基础经养护达到设计强度的70%之后才允许进行标志立杆和标志牌安装。标志安装的要求如下：(1)立柱竖直度误差为±3mm°(2)门架水平横梁误差为±5mmm(3)标志牌安装角度误差为±3°。(4)标志牌下缘至路面净空(净空)误差为±50mm。(5)标志牌紧固螺栓安装螺母后要求有适当余量。<6)标志牌要求外观整洁、无透光、起泡、划痕和损伤，安装前用湿布擦拭干净表面的灰尘(7)立柱要求外观整洁，镀锌量符合要求，锌层无脱落、污染和损坏6、材料的防锈处理各类交通设施标志的杆件、螺栓、螺母均应进行热镀锌处理，立柱、等的钻孔、冲孔和车间焊接，应在钢材进行表面防腐处理之前完成。热镀锌干燥后杆件在喷涂银灰色的环氧富锌漆3度。为防盗需要螺栓安装完毕后应点焊。7、施工时标志牌的版面内容必须经交警部门的审核和认可方能实施。五、交通标线标线的作用是管制和引导交通，可以和标志配合使用，也可以单独使用。标线应能确保车流分道行驶，导流交通行驶方向，指引车辆在汇合和分流前驶入合适的车道，加强行驶纪律和秩序，减少事故。标线应保证在白天和晚上都具有视线诱导功能，并应做到车道分界清晰，线向清楚，轮廓分明。1、设置要求根据规范要求，按照道路车行道宽度和道路平面设计图合理布置车道以及进行车道划分。按照国标(GB5768-2009)执行,采用环保反光热熔涂料,一般路面标线厚1.8mm,横向减速线线形顺直及位置正确、控制划线机行走线形顺直及位置正确。(3)车道的划分见图中标注(线中至线中标注)。道路的平面宽度不规则的路段原则按车道平均分配划线。(车道尺寸与虚线间距单位为米，标线、导向箭头和路面文字的厚度为2.Omm)o(4)敷设标线的路面表面应清洁干燥，在水泥砂和旧沥青路面辐敷设标线时，需要预涂底油，水泥粒和沥青路面的下涂剂不能混用。六、施工注意事项1、各种道路安全设施的施工，均应按照国家标准(GB5768-2009)的耍求执行：2、交通标志的形状、图案和颜色均应严格按照国标(GB5768-2009)的规定执行，汉字、阿拉伯数字等的高度、字体及有关要求均必须按照国标执行；3、交通标志的立柱安装应与设计图相符合，并与路面垂直;交通标志的基础混凝土必须等其强度达到50%以上后，才能拧紧连接螺栓；4、各种交通标志的任何部件均不得侵入公路路面内：5、可视公路建成后的实际情况,适当调整各交通标志的位置，以使各标志的位置更加切合实际：6、当交通标志基础底部位于天然地基时，应对地基进行必要的压实或换填处理，以使交通标志基础处于大于150kpa的地基之上。7、清理余方运距按5KM算。
