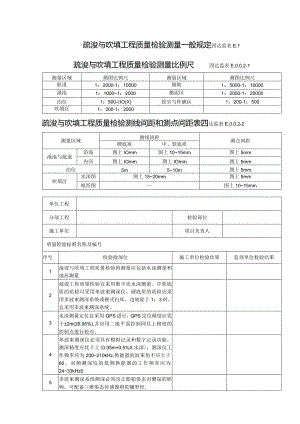

疏浚与吹填工程质量检验测量一般规定四达监表E.1疏浚与吹填工程质量检验测量比例尺四达监表E.0.0.2-1测量区域测图比例尺测量区域测图比例尺航道1：2000-1：10000锚地1：5000-1：10000港池1：10001：2000抛泥区1：2000-1：20000泊位1：500-l:IO(X)挖岩与炸礁区1：200-1：500吹填区1：200-1：2000疏浚与吹填工程质量检验测线间距和测点间距表四达监表E.0.0.2-2测量区域测线间距测点间距硬底质中、软底质港池与航道沿海图上IOmm图上1015mm图上5mm内河图上IOmm图上IOmm图上5mm泊位5m510m图上5mm吹填区水深图图上1520mm图上5mm地形图图上1015mm单位工程分部工程检验部位施工单位项目负责人质量检验标准名称及编号序号检验批部位施工单位检验结果监理单位检验结果1疏浚与吹填工程质量检验的测量应包括水深测量和地形测量2疏浚工程质量检验宜采用数字化水深测量。中软底质的质检可采用单波束测深仪，硬底质的质检应采用多波束测深系统或硬式扫床。边坡陡于1：3时，宜采用多波束测深系统。3水深测量定位宜采用GPS进行，GPS定位精度应优于±2m(2,95%),并应用二级平面控制网以上精度的控制点进行校对。4单波束测深仪必须具有模拟记录和数字记录功能，测深精度应优于土(0.05m+0.5%X水深)，测深仪工作频率应为200210kHz,换能器的波束角不应大于80。双频测深仪的低频换能器的工作频率应为2433kHz05多波束测深系统测深必须改正船舶姿态对测深的影响，可配备三维姿态传感器和陀螺罗经,四达监续表E.0.0.2-2序号检验批部位施工单位检验结果监理单位检验结果6当测深仪模拟记录显示波高超过0.2m时，宜采用精度优于±0.05m的波浪补偿器7陆上地形测量可采用水准仪配合经纬仪、全站仪或RTK-DGPS进行。8数字化水深测量时，测量船速应小于IOkn9数字化水深测量数据处理应进行延迟改正和偏心改正。IO测深数据的更新率应根据水深、测深波束角和测量船航速确定11定位数据的更新率不应超过IS12改正因噪声引起的假数字水深时，不应舍弃浅于设计水深的水深，对有严格超深限制的水域不应舍弃最大水深13疏浚边坡的质量检测可采用电子水深数据绘制断面图14多波束测深系统测量前必须进行校准15相邻测线间重叠宽度应大于测线间距的20%16内业数据处理单元不应大于ImX1m,水深宜按取浅原则选取，对有严格超深限制的水域不应舍弃最大水深。17多波束测深系统测深结果应采用单波束测深仪进行校核。18浮泥回淤较严重的疏浚工程，施工过程中有测量资料证实已挖到设计水深，质检时可采用浮泥测量对高频测深仪水深图进行修正。浮泥测量可采用三爪蛇、密度计或实地取样的方法，具备条件时可采用走航式适航水深测量方法。19疏浚与吹填工程质量检验的测量除符合本标准规定外，尚应符合现行行业标准水运工程测量规范(JTJ203)的有关规定说明：施工单位检验结果分项工程技术负责人：质量检查员：年月日年月日监理单位检查结论监理工程师：年月日
