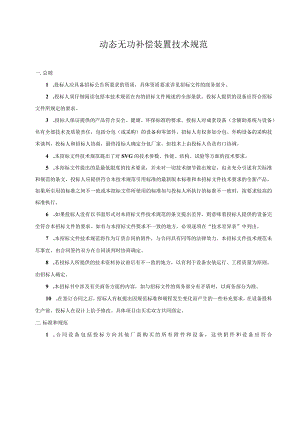

动态无功补偿装置技术规范（2024年）.docx

动态无功补偿装置技术规范一.总则1 .投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。2 .投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。投标人提供的设备应符合招标文件所规定的要求。3 .投标人保证提供的产品符合安全、健康、环保标准的要求。投标人对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。招标人有权参加分包、外购设备的采购技术谈判，投标人和招标人协商，最终招标人确定分包厂家，但技术上由投标人负责归口协调。4 .本招标文件技术规范提出了对SVG的技术参数、性能、结构、试验等方面的技术要求。5 .本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。6 .如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。7 .本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。8 .若投标人所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由招标人确定。9 .本招标书中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。10 .在签订合同之后，招标人有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，投标人在设计上给予修改。具体项目由买卖双方共同商定。二.标准和规范1 .合同设备包括投标方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。2 .除非合同另有规定，均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SD标准，尚没有国际性标准的，可采用相应的生产国所采用的标准，但其技术等方面标准不得低于国家、电力行业对此的各种标准、法规、规定所提出的要求，当上述标准不一致时按高标准执行。3 .投标方提供的设备和配套件要符合以下最新版本的标准，但不局限于以下标准，所有设备都符合相应的标准、规范或法规的最新版本或其修正本的要求，除非另有特别说明外，合同期内有效的任何修正和补充都应包括在内。DL/T672-1999变电所电压无功调节控制装置订货技术条件DL/T597-1996低压无功补偿控制器订货技术条件GB/T 11920-2008电站电气部分集中控制设备及系统通用技术条件GB 1207-2006电磁式电压互感器SD 325-89电力系统电压和无功电力技术导则DL/T 840-2003高压并联电容器使用技术条件GB50227-2008并联电容器装置设计规范GB311.1-1997高压输变电设备的绝缘配合GB311.2-2002绝缘配合 第2部分：高压输变电设备的绝缘配合使用导则GB311.3-2007绝缘配合第3部分：高压直流换流站绝缘配合程序GB/T 311.6-2005高电压测量标准空气间隙GB/T11024.2-2001标称电压IkV以上交流电力系统用并联电容器第2部分：耐久性试验JB/T8170-1995并联电容器用内部熔丝和内部过压力隔离器GB50227-2008并联电容器装置设计规范GB/T11024.1-2001标称电压IkV以上交流电力系统用并联电容漆第1部分：总则性能、试验和定额安全要求安装和运行导则JB7111-1993高压并联电容器装置DL/T 604-2009高压并联电容器装置使用技术条件JB/T 5346-1998串联电抗器GB1985-2004高压交流隔离开关和接地开关DL/T653-2009高压并联电容器用放电线圈使用技术条件DL/T462-1992高压并联电容器用串联电抗器订货技术条件GB/T15166.4-2008高压交流熔断器第4部分：并联电容器外保护用熔断器DL/T620交流电气装置的过电压保护和绝缘配合GB/T11032-2000交流无间隙金属氧化物避雷器GB/T11024.1-2001放电器GB2900电工名词术语GB/T 311.2-2002绝缘配合第2部分：高压输变电设备的绝缘配合使用导则GB 5582高压电力设备外绝缘污秽等级GB/T 11022-1999高压开关设备和控制设备标准的共用技术要求GB1985交流高压隔离开关和接地开关GB 2536变压器油GB 5273-1985变压器、高压电器和套管的接线端子GB/T775.1-2006绝缘子试验方法第1部分：一般试验方法GB/T775.2-2003绝缘子试验方法第2部分：电气试验方法GB/T775.3-2006绝缘子试验方法第3部分：机械试验方法GB/T4109-2008交流电压高于1000V的绝缘套管GB1094.1-1996电力变压器第一部分总则GB1094.2-1996电力变压器第二部分温升GB1094.3-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2008电力变压器第5部分：承受短路的能力GB/T6451-2008油浸式电力变压器技术参数和要求JB/T10088-20046kV50Okv级电力变压器声级DL/T574-2010变压器分接开关运行维修导则GB/T13499-2002电力变压器应用导则GB/T12325-2008电能质量供电电压偏差GB 12326-2008电能质量 电压波动和闪变GB/T 14549-1993电能质量 公用电网谐波GB/T15543-2008GB/T14285-2006继电保护和安全自动装置技术规程GB50217-2007电力工程电缆设计规范GB/T14598.3-1993电气继电器第五部分：电气继电器的绝缘试验DL/T677-2009发电厂在线化学仪表检验规程Q/RX220-09包装标准。国家电网公司十八项电网重大反事故措施国家电网公司其它有关的现行标准。以上标准应执行最新版本，当上述标准与现行标准不一致时按高标准执行。如果本技术规格书有与上述规程、规范和标准明显抵触的条文，投标人应及时通告招标方进行书面解决。所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国家标准。4 .上述标准和规定仅提出了基本的技术要求。如果投标人提出了更合理的设计、材料、制造工艺等，同时又能使投标人提供的设备性能达到本标书的要求，并确保安全、稳定、连续运行，在征得招标人同意后，投标人可以不全部使用上述标准和规定。5 .对于采用引进技术产品的设备，在采用上述标准的同时，还应采用国外有关标准。但不得低于相应的中国国家标准。三.工程概况1工程概述本次工程设计在两段IOkv母线上各加装一套额定补偿容量为±3MVAR,SVG动态无功补偿装置，单套装置可以实现-3var3var平滑连续的无功功率调节范围。2环境条件1 .周围空气温度最高温度：40最低温度：-25.5年平均温度：10.542 .海拔高度：100Om3 .环境相对湿度平均值：52.6（25C时）4 .地震烈度：8度5 .污秽等级：Hl级3.3工程条件1）系统额定电压：10kV2）系统最高电压：12kV3）系统额定频率：50Hz4）系统中性点接地方式：IOkv中性点不接地5）接线方式：单母线分段6）运行方式：正常两回电源分列运行，分段开关断开3.4安装地点SVG本体箱式布置。四.技术规范4.1 成套补偿装置技术要求本工程装设总容量为3MvarIOkV动态无功补偿装置两套，单套装置主要包括：额定容量±3Mvar的以IGBT为核心部分的SVG型静止无功发生器成套装置。SVG装置在规定的工作条件和负载条件下运行，并按使用说明书进行安装和维护，预期寿命应不少于20年，质保期1年。成套装置应满足无功功率、电压调节、功率因数及谐波治理等方面的技术要求，并要求达到以下技术指标：1）输出容量成套装置以IOkV侧母线无功功率作为控制目标,SVG装置额定补偿容量为-5（感性）3Mvar（容性）无功连续可调。2）响应时间SVG装置可动态跟踪电网电能质量变化，并根据变化情况动态调节无功输出，动态响应时间不大于5msO3）过载能力成套装置应具有短时过载能力，过载无功补偿容量为成套装置总容量的10%、时间持续3min开始报警。过载无功补偿容量为成套装置总容量的20粗时间持续1分钟保护停机。4）谐波电压去除背景谐波电压后，注入系统公共连接点（P.C.C.点）IOkV母线的谐波电压总畸变率、奇次谐波电压含有率、偶次谐波电压含有率均满足中华人民共和国国家标准GB/T14549-93电能质量公用电网谐波的要求。5）谐波电流注入系统公共连接点（P.C.C.点）IOkV母线的各次谐波电流满足中华人民共和国国家标准GB/T14549-93电能质量公用电网谐波的要求。6）三相电压不平衡度电网公共连接点IOkV母线的电压不平衡度WL3%,满足中华人民共和国国家标准GB/T15543-2008电能质量三相电压不平衡的要求。7）电压波动去除背景电压波动后，在电网公共连接点IOkV母线的电压波动d%W2%,中华人民共和国国家标准GB12326-2008电能质量电压波动和闪变的要求。8）功率因数补偿容量足够的前提下，1Okv母线经补偿后其月平均功率因数大于等于0.95,且不过补偿。4.2 SVG装置技术要求4.2.1变流功率单元技术参数规范采用先进的全控型器件IGBT,装置主回路元件的选用应留有足够的电流、电压裕度。额定频率：额定容量：额定电压：容量调节范围：冷却方式：平均损耗：谐波特性：响应速度：50Hz±3MvarIOkV从额定感性容量到额定容性容量连续可调风冷<0.8%<3%IN5ms4. 2.2保护和监控系统1 .控制屏的外形及组成控制屏采用柜式结构，柜体选用优质“三防”产品，抗强电磁干扰能力强，必须有国家权威机构出具的电磁兼容试验报告。信号传输通道中用的光纤采用进口优质产品。控制系统为以DSP为核心的全数字控制系统，主要由主控机箱、工控机等几个主要部分组成。各部分实现以下功能：1）工控机：人机界面与监控系统；2）主控机箱：具有自主知识产权及专利的全数字化控制器，由各功能板卡组成，采用分相瞬时电流控制策略。2 .主控制器的基本功能成套装置控制系统应可根据系统无功的变化情况，实现脉冲发生和分配功能，自动调节装置无功输出；成套装置具有供值班员使用的参数设置功能，所有设置的内容不受停电和干扰信号的影响；3 .通讯功能控制器具有和上位机通讯的标准化接口。同时控制具备与变电站综合自动化联网的功能，高压开关柜的合闸、分闸
