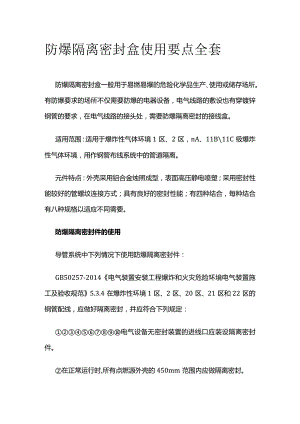

防爆隔离密封盒使用要点全套.docx
防爆隔离密封盒使用要点全套防爆隔离密封盒一般用于易燃易爆的危险化学品生产、使用或储存场所。有防爆要求的场所不仅需要防爆的电器设备，电气线路的敷设也有穿镀锌钢管的要求，在电气线路的接头处，需要防爆隔离密封的接线盒。适用范围：适用于爆炸性气体环境1区、2区，nA、11B11C级爆炸性气体环境，用作钢管布线系统中的管道隔离。元件特点：外壳采用铝合金烛照成型，表面高压静电喷塑；采用密封性能较好的管螺纹连接方式；具有良好的密封性能；有四种结合，每种结合有八种规格以适应不同需要。防爆隔离密封件的使用导管系统中下列情况下使用防爆隔离密封件：GB50257-2014电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范5.3.4在爆炸性环境1区、2区、20区、21区和22区的钢管配线，应做好隔离密封，并应符合下列规定：电气设备无密封装置的进线口应装设隔离密封件。在正常运行时,所有点燃源外壳的450mm范围内应做隔离密封。管路通过与其他任何场所相邻的隔墙时，应在隔墙的任一侧装设横向式隔离密封件。管路通过楼板或地面引入其他场所时，均应在楼板或地面的上方装设纵向式密封件。管径为50mm及以上的管路在距引入的接线箱45Omm以内及每距15m处应装设隔离密封件。相邻的爆炸性环境之间以及爆炸性环境与相邻的其他危险环境或非危险环境之间应进行隔离密封。进行密封时，密封内部应用纤维作填充层的底层或隔层，填充层的有效厚度不应小于钢管的内径，且不得小于16mm。易积结冷凝水的管路，应在其垂直段的下方装设排水式隔离密封件，排水口应置于下方。供隔离密封用的连接部件，不应作为导线或分线用。5.3.5隔离密封的制作应符合下列规定：隔离密封件的内壁，应无锈蚀、灰尘、油渍。导线在密封件内不得有接头，且导线之间及与密封件壁之间的距离应均匀。管路通过墙、楼板或地面时，密封件与墙面、楼板或地面的距离不应超过300mm,且此段管路中不得有接头，并应将孔洞堵塞严密。密封件内应填充水凝性粉剂密封填料。粉剂密封填料的包装应密封。密封填料的配制应符合产品的技术规定，浇灌时间不得超过其初凝时间，并应一次灌足。凝固后其表面应无龟裂。排水式隔离密封件填充后的表面应光滑，并可自行排水。防爆隔离密封件应采用填料填塞，填料凝固后应不透水、不收缩、没有裂纹，例如密封胶、密封泥、环氧树脂、密封纤维等。隔离密封件作为防爆电器设备外壳的一部分则整个部件应经防爆认证并符合相应的防爆型式。隔离密封件中填料厚度应至少等于导管直径，最少不小于16mmoAQ3009-2007危险场所电气安全防爆规范6.1.1.3.4 导管系统中下列情况下使用隔离密封件：a）钢管通过不同危险区域相邻的隔墙时，应在隔墙的任何T则装设横向式隔离密封件；b）钢管通过楼板或地坪引入其它区域时，均应在楼板或地坪的上方装设纵向式隔离密封件；c）在正常运行时，所有有点燃源外壳的450mm范围内；d）含有分接头、接头、电缆头或终端的外壳，与直径为50mm以上导管连接的地方;导管所有螺纹连接处应严密拧紧。e）易积聚冷凝水的管路，应在其垂直段的下方装设排水式隔离密封件，排水口应置于下方。6.1.1.3.5 隔离密封件应采用填料填塞，填料凝固后应不透水，不收缩，没有裂纹，例如密封胶、密封泥、环氧树脂、密封纤维等。隔离密封件作为防爆电气设备外壳的一部分则整个部件应经防爆认证并符合相应的防爆型式。6.1.1.3.6 隔离密封件中填料厚度应至少等于导管直径，最少不小于16mm。6.1.1.3.7 导管内含有多根电线或电缆时，电线或电缆总截面积不超过导管截面积的40%o6.1.1.3.8 导线在隔离密封盒内不得有接头。6.1.1.3.9 导管通过墙、楼板、地坪时隔离密封件与墙面、楼板、地坪的距离不应超过300mm,并应将洞严密堵塞。防爆隔离密封盒的型号BGM-Z型防爆隔离密封盒防爆隔离密封盒Z纵向型BGM-P型防爆隔离密封盒防爆隔离密封盒P排水型BGMH型防爆隔离密封盒防爆隔离密封盒H横向型BGM-Y型防爆隔离密封盒防爆隔离密封盒Y型导管系统使用防爆隔离密封注意事项：1 .在潮湿环境或管内可能积聚冷凝水的地方，防爆隔离密封盒应选用排水型。2 ,正常运行时，隔离密封盒与所有点火源之间距离H不得大于450mm;电气设备本身的接头部件中无隔离密封时，隔离密封盒必须安装在距进出设备外壳不大于45Omm处，并尽量靠近电气设备。含有分接头、接头、电缆头或终端的外壳，与直径为50mm以上导管连接的地方。3 .导管通过墙、楼板、地坪时，隔离密封盒与墙面（在隔墙危险区域一侧安装横向式隔离密封件。如果隔墙两侧都是防爆区域，在任何一侧安装即可）、楼板、地坪（导管穿越楼板、地坪时均在楼板地坪上方安装）的距离不应超过300mm,并将孔洞严密堵塞。安装时不宜距墙过近，为了方便安装。4 .在生产现场，偶尔会遇到防爆电气设备出线端口与地坪距离不足750mm,针对这种情况，目前的要求是在楼板、地坪上方300mm以内安装1个隔离密封盒即可。5 .在安装隔离密封盒封盒时，应采用填料填塞密封，填料应使用密封胶泥或密封纤维与环氧树脂配合使用，填料填塞固后应不透水、不收缩、没有裂纹；填料的厚度至少等于管径直径，最少不小于16mm;导线在隔离密封盒内不得有接头。
