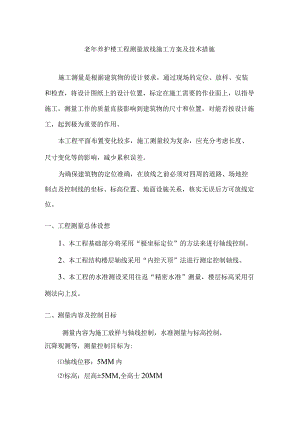

老年养护楼工程测量放线施工方案及技术措施施工测量是根据建筑物的设计要求，通过现场的定位、放样、安装和检查，将设计图纸上的设计位置，标定在施工需要的作业面上，以指导施工。测量工作的质量直接影响到建筑物的尺寸和位置，对能否按设计施工，起到极为重要的作用。本工程平面布置变化较多，施工测量较为复杂，应充分考虑长度、尺寸变化等的影响，减少累积误差。为确保建筑物的定位准确，在放线之前必须对四周的道路、场地控制点及控制线的坐标、标高位置、地面设施关系，核实无误后方可放线定位。一、工程测量总体设想1、本工程基础部分将采用“极坐标定位”的方法来进行轴线控制。2、本工程结构楼层轴线采用“内控天顶”法进行测定控制轴线。3、本工程的水准测设采用往返“精密水准”测量，楼层标高采用引测法向上反。二、测量内容及控制目标测量内容为施工放样与轴线控制，水准测量与标高控制，沉降观测等，测量控制目标为:轴线位移：5MM内标高：层高±5MM,全高士20MM(3)垂直度：每层5MM内，全高20MM内(4)电梯井：长、宽、对中心线+20MM井筒全高垂直度25MM内三、施工准备1、测量器具准备全站仪1架，DS3水准仪1架，铅垂仪一架，2.5kg线锤2颗，50M钢卷尺2把，5M钢卷尺5把，塔尺1把，其他如对讲机2副，钢丝线、尼龙线、墨斗等辅助工具。2、人员配备为保证测量精度，设专职测量技术人员1名，做到定人定机定路线(沉降观测还应做到定时间)，另配备辅助工1名O3、对前期基准点的接受与校核接受建设单位提供的现场基准点和水准点，建立现场测量控制网，对现有基准点与水准点进行必要的复核。在现场准备工作期间，应会同监理工程师或业主代表等有关人员一道共同核对建筑总平面图、定位基准点(包括总图中提供的基准点以及其它可共参考的定位点)、水准基点及高程，并逐项交接，办理交接记录以及对控制基点进行固定、保护。四、施工放线1、定位依据的检测本工程平面定位根据甲方和设计院提供的“总平面图”及甲方给的现场水准点和坐标点为控制点，其控制点的检测结果为零。测量控制点要进行有效的保护。2、平面控制网的布设根据设计图纸对建筑物进行定位，以轴线点进行各轴线控制。对甲方提供施工控制点进行复核，当复核无误后，利用全站仪定出主控轴线，再利用经伟仪与50米钢卷尺测出各控制轴线，设立轴线控制桩，建立施工控制网，对建立的施工控制网认真复核一次，并保存书面的测量放线成果及复核记录，作存档资料。对建立好的施工控制网提供给监理复核，复核无误后方可进行下一道工序的施工。3、考虑地面下沉及土方边坡位移，主要控制点投设在附近永久建筑物墙上。4、根据轴线进行细部放线。5、主楼部分采用激光垂准仪和全站仪内控法。内控制点设在±0.00层楼面，楼面上预埋20OmmX20OmmX4mm钢板，钢板面作永久性标志，作为控制点。随主体施工每增加一层，都在控制点上安置激光垂准仪向上投测，控制点垂直方向各层楼板处留15OmmXl50mm方孔，使激光垂准仪的激光能通过孔洞射向各楼层，各楼层准确接收。每层楼定出四个基准点经纬仪或全站仪测出各轴线，根据此控制轴线放出其他墙、柱、梁边线及基准点。6、施测程序与方法：在控制点上安置全站仪，仔细对中、严格整平后，启动电源，让激光向上射出，在需定位的楼层上设靶环，让靶环中心对准激光点，然后将靶环固定在楼板上，作为该楼层定位放线的基准点。在平面的四个投测点都进行如此投测之后，在该楼层上用经纬仪进行角度与距离的闭合检测，其角度误差应10秒，距离差W±3mm,校核后测出各轴线，放出墙、柱边线及控制线。四、基础平面轴线控制测量砖模保碎固定墩控制点埋设示意图圆钉（控制点）由于本工程的基础采用人工挖孔桩基础、独立基础二种形式，因此基础的测量放线采用“极坐标定位”法极为方便且准确。以规划放线办测放的控制点为依据，再以该基准点测出3点，作为本工程“坐标定位”法实用的基准点，其基准点精度应控制在2mm以内，基准点的精度将直接影响整个工程的测量精度。设置时要求同时满足稳定、可靠和通视三个要素，同时，还需附加一些保证措施，必须建立一个控制网或设置方位交汇点等方法来防止基准控制网遭到不可预见事件的破坏。根据这基准点建立起控制本工程轴线的坐标系（选其中一个基准点为坐标系的原点），再计算出每个基坑与坐标系的极坐标系关系，采用全站仪逐点放测出基坑基础的位置（全站仪架设在坐标系的原点上）。1、标高控制：根据建设单位提供的水准点引入施工现场固定建筑物上，并用红油漆打上三角标记，作为基础施工控制标高。待塔吊安装完成后将标记引在塔吊立架上，用钢尺测量出各楼层控制标记作为各楼层控制标高。待各楼层主体施工完毕后，将塔吊立架上的楼层标高引入各层墙柱上，并在各层标高上IOoomm处做三角标记，作为后续工程标高控制依据。2、平面轴线控制：采用多边形控制法，以规划放线办核定的控制点为依据，采用全站仪、钢尺、木桩、广线测出闭合矩型控制网，用平行线法测定出各轴线，并引测到工程四周建筑物或砖砌围墙上，且做好红三角标志，作为基础及楼层平面轴线及施工放线的依据。在主体上升施工中采用多边形引出点控制轴线位置。3、测量放线质量技术要求1）、轴线位移：允许偏差5mm。2）、标高：层高允许偏差±5mm,全高允许偏差士30mm。3）、垂直度：每层允许偏差5mm,全高垂直度H/1000且不大于30mm。4、施工测量技术保证措施1）、平面控制网、各层控制网确立后，必须经严格的闭合校验，平面控制网中，各水平角误差90度角为±20秒，距离测量精度高于1/10000。2）、为保证测量误差满足要求，水平角测设采用测回法进行测量即在每测一个水平角后，倒镜测回观测，然后取前后两个半测回角读数的平均值对已测设的水平角进行修正。3）、用于测量的全站仪、水准仪、钢尺在施工前应进行校验，并按计量规定进行周检，合格后方可使用。五、高程控制网的布置及高程的传递1、高程控制网的布设由甲方提供水准点，将高程控制点投放在半永久的水平控制点上。2、高程传递本工程拟定以塔吊为高程传递参照物，首先在塔吊四周做好±0.OOO控制点，高程传递由控制点沿标准节拉钢尺，每次至少拉两个或两个以上的标高，然后用水准仪互检拉上的两点，其误差控制在3mm内。3、楼层标高控制当每层钢筋、模板施工完后，标高应引测到比楼面标高高500厘米的柱、剪力墙的钢筋上，并用油漆涂上标记。当施工楼面碎时，可用水准仪进行控制其标高，碎面平整度控制在±4mm之内。六、沉降观测1、观测仪器的精度必须达到1/10毫米。2、沉降点选在通视良好处，并埋在柱+0.50至+0.70米处，深度150毫米。具体位置为：详见沉降观测平面示意图3、观测时间：(1)、施工阶段，楼层荷载增加后或暴雨后均应进行沉降观测，每隔2层或每月定期观察一次。(2)、竣工后，按沉降量的大小，进行观测，直至沉降稳定为止。4、沉降成果整理，填写沉降观测数据，绘制曲线图。5、观测应定人、定路线、定仪器。七、垂直度观测在建筑物底部做一控制点，在垂线建筑物上部做另一点，架设全站仪，瞄准上部控点，作垂直投影至底部投影点与底部控制点的距离即为建筑物的倾斜值。八、测量工作所需仪器设备名称型号数量备注全站仪SET5101台水准仪S31台激光垂准仪DZJ31台标尺5m塔尺1把钢卷尺钢卷尺50米3把30米湘钢卷尺线锤5米5把2个墨斗2只对讲机4个九、施工注意事项1、复核桩点的正确性，有问题时，向甲方及工程监理提出。2、建筑物附近桩点，因为基坑支护有位移，是否因位移影响桩点位置，要进行仔细复测，保证桩点位置正确。3、对已作好的各轴线进行反复核对。4、核对已施工完毕的人工挖孔桩、独立基础，如有问题时要及时处理。5、高程控制点与水平控制点同时交接。6、高程控制点可分区控制，但必须经常复核校对，保证其测量精度。7、定期对水准仪、全站仪、激光垂准仪进行检测，保证其准确性和测量精度。8、保证测量精度措施(1)、严格按企业手册中仪器，设备的控制程序，作好全站仪，水平仪及钢尺的检校，确保仪器使用中处于正常工作状态。(2)、成立专门的测量小组，仪器定人操作、定人保管。(3)、在测量施工过程中，应对仪器实行可靠的监护避免不相关的人员私自动仪器而影响测量精度。(4)、保证测量精度，在工程中采用精度较高的激光经纬仪。十、各项资料整理1、一层楼板施工放线工作完毕，检查各轴线是否符合设计几何尺寸，并填好轴线位移表格。2、垂直度观测记录：每完成三层楼板时，用全站仪进行长、短控制线校核，并做好记录资料。3、认真做好水平观测记录工作。4、工程完工后认真做好观测记录资料。
