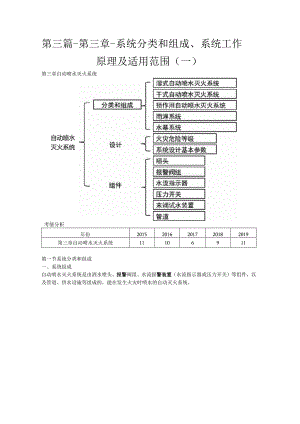

第三篇-第三章-系统分类和组成、系统工作原理及适用范围一.docx

第三篇-第三章-系统分类和组成、系统工作原理及适用范围（一）第三章自动喷水灭火系统自动喷水灭火系统考情分析年份20152016201720182019第三章自动喷水灭火系统11106911第一节系统分类和组成一、系统组成自动喷水灭火系统是由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施等组成的，能在发生火灾时喷水的自动灭火系统。信号媒阀水流指示器D火灾报rf .警控制器3j高位消防水箱：压力表'发全泄压国溢流管末端试.水装置 5水泵接合器二、系统分类闭式系统I自动喷水_ 灭火系统I预作用自动喷水灭火系统 重复启闭预作用系统 自动喷水防护冷却系统雨淋系统水幕系统一湿式自动喷水灭火系统干式自动喷水灭火系统【例2017年单选题】下列自动喷水灭火系统中，属于开式系统的是（）0A.雨淋系统B.湿式系统C.干式系统D.预作用系统网校答案：A网校解析：参见考点一的内容。第二节系统工作原理与适用范围一、湿式自动喷水灭火系统（湿式系统）一、系统组成水泵控制柜图33-2湿式系统的工作原理末端试水装置一、组成末端试水装置由试水阀、压力表以及试水接头组成，其作用是检验系统的可靠性，测试干式系统和预作用系统的管道充水时间。如图所示：1一最不利点处喷头；2一压力表；3控制阀；4一试水接头；5一排水漏斗。二、设置要求1、每个报警阀组控制的最不利点洒水喷头处应设末端试水装置，其他防火分区、楼层均应设直径为25mm的试水阀。2、末端试水装置和试水阀应有标识，距地面的高度宜为1.5m,且应配备有足够排水能力的排水设施。3、试水接头出水口的流量系数，应等同于同楼层或防火分区内选用的最小流量系数的洒水喷头。末端试水装置的出水，应采取孔口方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm屋顶水流指示器一、功能水流指示器是用于自动喷水灭火系统中将水流信号转换成电信号的一种水流报警装置。其功能是及时报告发生火灾的部位。（如图3-318所示）二、设置要求1、在设置闭式自动喷水灭火系统的建筑内，除报警阀组控制的洒水喷头仅保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。2、仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。3、当在水流指示器入口前设置控制阀时，应采用信号阀。【例2018年单选题】某耐火等级为二级的5层建筑，高度为28m,每层建筑面积为1200Om2,首层设有净空高度为6.2m的商店营业厅。建筑内全部采用不燃或难燃材料进行装修，并设置了湿式自动喷水灭火系统和火灾自动报警系统保护,该商店营业厅内至少应设置（）个水流指示器。A.20B.3C.4D.19网校答案：B网校解析：建筑为耐火等级二级的高层公共建筑，根据建筑设计防火规范的规定，一、二级耐火等级建筑内的商店营业厅、展览厅，当设置自动喷水灭火系统和火灾自动报警系统并采用不燃或难燃装修材料时，设置在高层建筑内时，每个防火分区的最大允许建筑面积不应大于4000肝，因此首层商店营业厅应至少划分3个防火分区。根据自动喷水灭火系统设计规范的规定，除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器。因此，该商店营业厅内至少应设置3个水流指示器。
