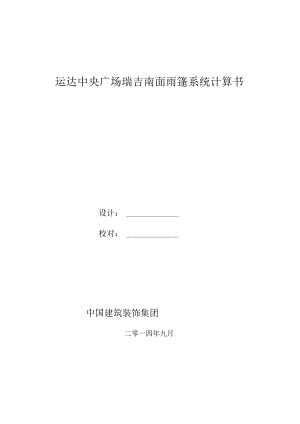

运达中央广场瑞吉南面雨篷系统计算书设计：校对：中国建筑装饰集团二零一四年九月瑞吉酒店雨篷系统计算1§1、雨篷面荷载确定标高：4.5m1§2、雨篷8+1.52PVB+8mm夹胶玻璃面板计算3§3、雨篷支撑钢架结构计算7§4、雨篷支撑钢架结构固定钢梁计算14§5、雨篷支撑钢架结构固定钢梁焊缝强度计算19瑞吉酒店雨篷系细算§1、雨篷面荷载确定标高：4.5m雨篷系统分析包括8÷1.52PVB+8mm夹胶钢化玻璃和3mm厚铝单板作饰面材料,为保守计算，按玻璃和铝单板自重平均值取，该部位最大计算标高5.0m,玻璃区域单位面积自重为0.250kNm2(该值包括8+1.52PVB+8mm夹胶钢化玻璃、3mm铝单板、辅助型材及其它连接附件，即在8+1.52PVB+8mm夹胶钢化玻璃的单位面积自重的根底上考虑1.2倍的系数，但不包括支撑钢结构本身的自重，支撑钢结构本身的自重030Nm2)o1.1、风荷载计算根据建筑结构荷载标准GB50009-2023,对于粗糙度为B类的地区，该处的风压高度变化系数为"产1.0,阵风风压系数为产1.7。(1)、负风压风荷载体型系数取1.3时的风荷载(用于顶部面板，为保守计算现取值-1.3)：根据载荷确定的有关公式可得：必.=小NWO=-1.70×l.0×1.3×0.35=-0.774(kNm2)W=-1.4×0.774=-1.083(kNm2)(2)、正风压风荷载体型系数取+1.3时的风荷载(作用于顶部面板，由于雨棚属于悬挑结构，为保守计算现取值+1.3)：叫=B-%=1.70×L0×1.3×0.35=0.774(kNm2)1.2、雪荷载计算根据现行建筑结构荷载标准GB50009-2023和长沙地方标准取值：0.7kNm20(用于雨篷顶面板的水平顶面)，为保守计算积雪系数取1.4。Sk=o=1.4×0.70=0.98(kNm2)1.3、活荷载确定根据建筑结构荷载标准-2023，活荷载按0.5kNm2考虑(用于雨篷顶施工、检修)，其值和雪荷载进行比拟取大值。1.4.自重确定雨篷玻璃区域，考虑辅助型材及其它连接附件附件等因素，单位面积自重按().492kNm2计(不包括钢架自重)，雨篷钢架体型自重，因为SAP2000计算分析时能自动计入，进行组合时不再考虑。1.5、地震作用垂直于幕墙平面水平分布地震作用力标准值可按下式计算：QEk=BKamaX“8式中夕EL垂直于幕墙平面水平分布地震作用力标准值(kN11);任一动力放大系数，可取5.0；期四一水平地震影响系数最大，设防烈度6度取0.04；4GL幕墙构件单位面积的重力荷载标准值(kNm%根据标准要求，地震载荷的分项系数取7e=13,即地震作用的设计值为：Qe=YEqEk=13q必根据载荷确定的有关公式可得：(fEk=5.0×0.04×0.25=0.05(kNm2)1.6、 作用于雨篷顶面板上荷载效应组合根据标准，幕墙构件按承载力极限状态设计时，其作用效应的组合应符合下式规定(负风压不考虑雪荷载或活荷载作用)：Sk=G4+1.0w;+OJSk/0.7QS=l.2Gk+1Awk÷0.7×1.3Sk/0.7×1AQk÷0.54E式中：5”，一作用效应组合的标准值(kN/n?)；S作用效应组合的设计值(kN)°从而，垂直作用于玻璃幕墙外表上的载荷标准值和设计值为(1)负风压作用时采光顶玻璃面板上各种荷载效应的组合为：标准值：S=唯一G软一GK=0.774-0.25-030=0.224(kNm2)(方向向上)设计值：S-=W-G厂Gg=LO83-0.25-0.30=0.553(kNm2)(方向向上)(2)正风压作用时雨篷面板上各种荷载效应的组合为(不包括面板自重)：标准值：S；=Gk+1.0%+0.7Sa0.7Qt=0.25+1.0×0.774+0.7X0.98=1.71(kNm2)(方向向下)设计值S-=1.2G+1.4Wa+0.7X1.3SA0.7×1.4Q+0.51fc=1.2×0.25+L0×1.083+0.7×1.3×0.98÷0.5×0.065=2.31(kNm2)(方向向下)由此可见负风压影响较小，由于正风压较大，对于玻璃面板、钢梁等支撑系统主要考虑正风压影响(注意：以上荷载不包括钢架自重，SAP2000计算时自动计入)。§2、雨篷8+L52PVB+8mm夹胶玻璃面板计算综合考虑雨篷顶8+1.52PVB+8mm夹胶玻璃面板所处位置的标高、玻璃的分格尺寸、玻璃品种、玻璃厚度和连接型式等因素，以下的几种情况最为不利，须对玻璃面板的强度和刚度进行校核。1Hf国图1雨篷示意图2.1、 夹层玻璃内、外片强度校核玻璃按四边简支该处夹层玻璃内、外片的最大弯曲应力可依据如下的公式计算:6mS.a2,_*1S,=S2=S½式中：a夹层玻璃内、外片的最大弯曲应力(N/mn?)；，一弯矩系数;载荷设计值(N/mn?)；S-分配到夹层玻璃外片的载荷设计值(N/mn?)；一玻璃短边支撑点之间距离(mm)；E玻璃的弹性模量(N/mn?)；九一夹层中空玻璃外片的厚度(mm)；f2-夹层玻璃内片的厚度(mm)；6参数；一夹层玻璃外片的应力折减系数；人一夹层玻璃外片的大面强度设计值(N/mn?)。由"二50Omm,Ly=150Omm,LJ4=0.33,可查得：弯矩系数m=0.1180,挠度系数=0.01223。J23=1.155(kNm2),S.a0.00155×5004CrC-r天田会上廿5二依.由S=!-=-=0.23,可查得：应力折减系数=1.0。1.4Er41.4×72000×84,r.,6mS.b,6×0.1180×0.00155X5002.那么：=1=产V=；×1.0R8=4.29(Nmm2)可见，党二84(Nmm所选夹层玻璃外片的强度满足设计要求。2.2、 玻璃刚度校核玻璃按四边简支该处玻璃的最大挠度可依据如下的公式计算：D=鼻12(l-v2)te0.95也;+t；式中：t¾-在载荷标准值作用下玻璃的最大挠度(mm)：4挠度系数；Sk一载荷标准值(N/mn?)；a玻璃短边的长度(mm)；E玻璃的弹性模量(N/mn?)：玻璃的等效厚度(mm)；t玻璃外片的厚度(mm)；/2玻璃内片的厚度(mm)；。一玻璃的刚度(N.mm)；，一玻璃的泊松比；用参数；一玻璃的挠度折减系数；df.nm玻璃的最大许可挠度(mm)O由LX=50OmrrbLv=1500mm,LLv=0.33,可查得：弯矩系数m=0.1180,挠度系数=0.01223。te=次+g=83+83=10.08(mm),nS,a40.00171×5004八”-r水田+ty、小万共八由S=；=0.36,可查得：挠度折减系数=1.0。Et72000X84CEt72000×10.08L)=12(1-V2)12×(1-0.22)=6401203(N.mm)那么：df0.01223x0.00171 × 50046401203×1.0=0.204(mm)由于：tz=0.2045001/2451<1/60,即4=0.204(mm)J.,m=8.33(mm)o可见，所选玻璃面板的刚度满足设计要求。§3、雨篷支撑钢架结构计算综合考虑采雨篷所处位置的标高、支撑钢结构的构造形式和结构尺寸及所用钢材等因素，以下的几种情况最为不利，须对雨篷支撑钢结构的强度、刚度、稳定性及相关连接等进行校核，雨篷支撑钢结构有限元分析模型图如图2、3所示。图2雨篷支撑钢结构有限元分析模型图（钢结构骨架）3-DView图3雨篷加载模型图(包含饰面材料的模型图)雨篷支撑结构所用的材料：(1) 250*200*10纵向主龙骨(2) 120*80*6桁架龙骨(3)方钢80*40*4横向次龙骨3.1、 雨篷支撑钢架结构SAP2000有限元分析雨篷支撑钢结构采用SAP2000有限元结构分析设计软件计算，该软件是由美国ComputersandStructures,Inc.开发的最新一代结构分析与设计软件，是目前国际上在混凝土、金属结构等结构物的分析与设计领域得到广泛应用的最优秀软件之一。图4雨篷支撑结构M3-3、M2-2弯矩图JointReactions图5雨篷支撑结构支反力图图6雨篷支撑结构挠度图表1支座力计算数据输出TABLE:JointReactionsJointOutputCaseCaseTypeFlF2F3MlM2M3TextTextTextNNNN-mmN-mmN-mm25DEADLinStatic-206-6617148-465495941236403-27808936DEADLinStatic-12814115490-41935373530349-18969848DEADLinStatic-105-1714979-40948854176051-12288862DEADLinStatic-54-3814934-4079375967303-5883576DEADLinStatic0-4014928-407711860090DEADLinStatic54-3814934-40793759-6730358835104DEADLinStatic105-1714979-40948854-176051122888118DEADLinStatic12814115490-41935373-530349189698132DEADLinStatic206-6617148-46549594-12364032780893.2、 雨篷支撑钢架结构强度校核(1)、250*200*10纵向主龙骨最大应力计算值=65.42(N/mm2)<215(Nmm2)可见其强度强度满足设计要求。Stress Sll MaXZMin Diagram (DEAD)(2)120*80*6桁架龙骨最大应力计算值=80.19(Nmm2)<215(Nmm2)可见其强度强度满足设计要求。StressSllMaxMiDiagram(DAD)(3)方钢80*40*4横向次龙骨最大应力计算值=5.18(Nmm2)<215(Nmm2)可见其强度强度满足设计要求。雨篷支撑钢结构上
