强电弱电工程布线施工规范与工艺（正式版）.docx

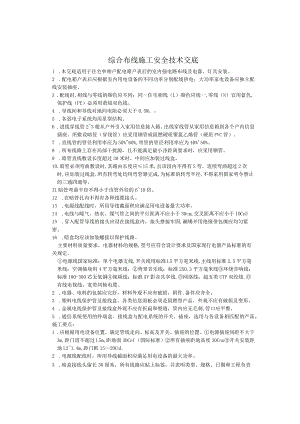

综合布线施工安全技术交底1 .本交底适用于住宅单相户配电箱户表后的室内强电路布线及电器、灯具安装。2 .配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。3 .配线时,相线与零线的颜色应不同：同一住宅相线（L）颜色应统一,零线（N）宜用蓝色,保护线（PE）必须用黄绿双色线。4 .导线间和导线对地间电阻必须大于0.5M。5 .各弱电子系统均用星型结构。6 .进线穿线管23根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC管）。7 .直线管的管径利用率应为50%"60%,弯管的管径利用率应为40%'50%。8 .所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。9 .暗管直线敷设长度超过30米时，中间应加装过线盒。10 .暗管必须弯曲敷设时,其路由长度应15米,且该段内不得有S弯。连续弯曲超过2次时,应加装过线盒.所有转弯处均用弯管器完成,为标准的转弯半径,不得采用国家明令禁止的三通四通等。IL暗管弯曲半径不得小于该管外径的610倍。12 .在暗管孔内不得有各种线缆接头。13 .电源线配线时，所用导线截面积应满足用电设备最大功率。14 .电线与暖气、热水、煤气管之间的平行距离不应小于30cm,交叉距离不应小于IOCnU15 .穿入配管导线的接头应设在接线盒内，接头搭接牢固,涮锡并用绝缘带包缠应均匀紧密。16 .暗盒均应该加装螺接以保护线路。主要材料质量要求，电器材料的规格,型号应符合设计要求及国家现行电器产品标准的有关规定。电源线国家标准：单个电器支线,开关线用标准L5平方亳米线,主线用标准2.5平方毫米线：空调插座用4平方毫米线；背景音乐线：标准2X0.3平方毫米线环绕音响线：标准100-300芯无氧铜视频线：标准AV影音共享线.网络线：超五类UTP双绞线.有线电视线：宽带同轴电缆。2 .电器、电料的包装应完好，材料外观不应有破损，附件.备件应齐全。3 .塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。4 .金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺,管口应平整。5 .通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。施工要点：1 .应根据用电设备位置，确定管线走向、标高及开关、插座的位置。电源插座间距不大于3m,距门道不超过L5m,距地面30CnI（国际标准）所有插座距地高度30Cnu开关安装距地L21.4m,距门框1520CnL2 .电源线配线时，所用导线截面积应满足用电设备的最大功率。3 .暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。4 .穿线管与暗盒连接处,打开原有管孔,将穿线管穿此穿线管在暗盒中保留5毫米。5 .暗线敷设必须配管。6 .同一回路电线应穿入同一根管内，但管内总根数不应超过4根。7 .电源线与通讯线不得穿入同一根管内。8 .电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于50CM。9 .穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。10 .连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。11 .厨房、卫生间应安装防溅插座,开关宜安装在门外开启侧的墙体上。12 .线管均采取地面直接布管方式,如有特殊情况需要绕墙或走顶的话,必须事先在协议上注明不规范施工或填写客户认可单方可施工。施工细则：一、确定点位1 .点位确定的依据：根据家庭布线设计图纸,结合墙上的点位示意图,用铅笔,直尺或墨斗将各点位处的暗盒位置标注出来。2 .暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致,背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为Icmo二、开槽1.确定开槽路线：根据以下原则：路线最短原则；不破坏原有强电原则；不破坏防水原则。3 .确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。4 .确定开槽深度:若选用20mm的PVC管，则开槽深度为25mm,若选用25un的PVC管,则开槽深度为30mmo5 .线槽外观要求：横平竖直，大小均匀。6 .线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放2根以上的管，应按两倍以上来计算长度。三、布线1.确定线缆通畅：网线、电话线的测试：分别做水晶头,用网络测试仪测试通断；有线电视线、音视频线、音响线的测试：分别用万用表测试通断；其他线缆：用相应专业仪表测试通断。7 .确定各点位用线长度：测量出配线箱槽到各点位端的长度：加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为20cm-30cm。8 .确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签,并注明：弱电种类一房间一序号。9 .确定管内线数：管内线的横截面积不得超过管横截面积的80%o四.封槽1 .固定暗盒：除厨房、卫生间暗盒要凸出墙面20mm外,其他暗盒与墙面要求齐平.几个暗盒在一起时要求在同一水平线上。2 .固定PVC管：地面PVC管要求每间隔一米必须固定；槽PVC管要求每间隔两米必须固定；墙槽PVC管要求每间隔一米必须固定。3 .封槽：封槽后的墙面、地面不得高于所在平面。4 .清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。1 .一般住宅开关的安装高度应是距地面1.4米。2 .拉线开关离地面安装高度要求为2米。3 .明装插座离地面安装高度要求1.31.5米。4 .暗装插座离地面要求0203米。5 .室内吊灯灯具安装高度一般应大于25米，受条件限制可减至22米。6 .户外照明灯具安装高度一般不低于3米。7 .户外墙上灯具安装高度应不低于25米。8 .选购电源插座应注意防雷、阻燃、过载三种保护功能；在购买时检查产品的额定电压、电流值应高于使用的定额等。9 .为了居家安全用电，一般要求小容量的漏电开关装在电度表后面。10 .室内布线施工后的相对地绝缘电阻至少不应小于0.5兆欧。11 .现行的住宅设计规范要求每套住宅的进户线截面不应小于10平方毫米。12 .一般照明开关应装于火线上。
