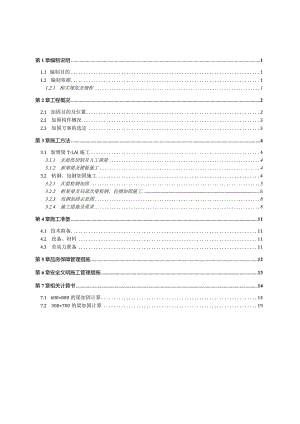

第1章编制说明11.1 编制目的11.2 编制依据11.2.1 相关规范及规程1第2章工程概况22.1 加固目的及位置22.2 加固构件概况32.3 加固方案的选定3第3章施工方法43.1 新增梁T-LAl施工43.1.1 无损伤切割及人工凿除43.1.2 新增梁及楼板施工43.2 粘钢、包钢加固施工43.2.1 次梁粘钢加固53.2.2 框架梁及局部次梁粘钢、包钢加固施工.53.2.3 包钢加固示意图83.2.4 施工措施及要求8第4章施工准备114.1 技术准备114.2 设备、材料114.3 劳动力准备11第5章品房保障管理措施12第6章安全文明施工管理措施13第7章相关计算书147.1 600×800的梁加固计算147.2 300×700的梁加固计算191.1 编制目的本方案为XX高新区软件和服务外包基地综合配套区-中央商务区一期工程117办公楼北侧首层局部梁板加固施工方案，因主塔楼北侧首层局部钢柱移位，导致部分混凝土梁配筋不足，设计变更为增加配筋，但该部分结构梁板已施工完毕，现采取对变更梁进行粘钢、包钢加固，确保加固后的有效强度大于增加钢筋的强度，满足结构设计要求。1.2 编制依据1.2.1 相关规范及规程相关依据序号标准名称标准编号12012年6月12日版施工蓝图S-T-20-101C、S-T-31-101(1)、S-T-31-101(2)22013年5月16日版设计修改通知单白图（王时海签字版，我司视为正式施工图纸）S-T-90-022>S-T-90-0233混凝土结构加固设计规范GB50367-20064建筑结构可靠度设计统一标准GB50368-20015建筑结构荷载规范GB50009-20126建筑结构抗震设计规范GB50011-20107建筑施工高处作业安全技术规程JGJ80-918建筑施工扣件式钢管脚手架安全技术规范JGJ130-20119xx市建设工程文明施工管理规定XX市人民政府令第100号10混凝土结构设计规范GB50010-201011混凝土结构工程施工质量验收规范GB50204-2002(2011版)12钢结构焊接规范GB50661-201113建筑施工安全检查标准JGJ59-20112.1 加固目的及位置本次需要加固的主塔楼北侧首层梁板的位置有两处，分别是主塔楼东北角和西北角。加固的目的是由于该区域钢柱移位，导致局部增加了梁且部分梁配筋增加（详见附图一设计修改通知单：S-T-90-022X附图二设计修改通知单：S-T-90-023），本方案采取的梁粘钢、包钢加固措施取代梁配筋增加的钢筋。加固位置梁板面标高为-0.175m,混凝土强度C40。加固区域示意图如下。西北角粘钢、包钢加固区域图（云线范围内）东北角粘钢、包钢加固区域图（云线范围内）2.2 加固构件概况加固涉及到的构件概况表构件梁截面尺寸、编号加固梁300×700(T-LI28、T-LI29、T-Ll30、T-LI47、T-Ll48、T-L149)；600×700(T-LlO3、T-Ll14)>600×800(T-KLI24、T-KLlO4、T-KL113>T-KL131)>800×800(T-KL104)>600×800(T-KLI23、T-KL130)新增梁T-LAl备注：具体构件以现场实际为准，本表格不作为结算依据。2.3 加固方案的选定新增梁T-LAl所在区格内楼板采用金刚石绳锯无损伤切割的方法进行拆除，并利用人工凿除至结构梁边，新增梁T-LAl的主筋进行植筋，板筋割除的楼板钢筋采用搭接焊连接。其余配筋增加的梁采取粘钢或包钢的方法进行加固。截面较小的次梁采用钢板粘钢加固，框架梁及截面较大的次梁采用角钢包钢、钢板粘钢加固。第3章施工方法3.1 新增梁T-LA1施工3.1.1 无损伤切割及人工凿除说明：1、图中粗线为绳锯无损切割边线，粗线范围内楼板采用绳锯切割：2、切割后的楼板采用人工凿除混凝土至结构梁边，凿除过程中保护好楼板钢筋。3.1.2 新增梁及楼板施工(Dm-JL新增梁TZS楼板施工说明：1、楼板切割、凿出后,对新增梁T-LAl的主筋进行植筋，植筋深度20d,选用A级进口营利得植筋股:2、切割处楼板钢筋与凿除磴后的楼板钢筋搭接焊IQd。3、新增梁及后浇筑楼板的混凝土等级为C45微膨胀.3.2 粘钢、包钢加固施工3.2.1 次梁粘钢加固截面为300X700的次梁TL128、FLI29、T-IJ30、T-L147>T-LI48、T-L149采用粘钢加固。粘钢加固详图如下。粘钢范困：(1-R>-(I-S)T-L128.T-IJ29、T-L130,9长;<1-R)-(i-S)T-L147,T-Ll48、T-L149.3.2.2 框架梁及局部次梁粘钢、包钢加固施工截面为600X700的次梁T-LIO3、T-Ll14及框架梁600×800(T-KL124>T-KLlO4、T-KLIl3、T-KL131)采用角钢包钢、钢板粘钢加固，800×800(T-KLIO4)、采用角钢包钢加固、缀板加强，包钢角钢L125X10,粘钢钢板IOmm厚，钢板加强缀板IOmm厚。根据设计修改通知单：S-T-90-022，截面为600×800的框架梁T-KLl23>T-KLI30在(I-R)-(I-S)的跨中支座处增加5C25,该区域进行加强包钢加固，包钢角钢L125X12,IOmm厚钢板缀板加强。加固措施如下。8厚X850钢板包辆，通长布置'-）用钠与焊后基注结构与与与。600X700次梁包钢加固图包钢范用：Cn-2西恻4.9m)-(TI-5)/T-L103,31.28m长：(Tl-IO)-Cn-13东-4.9In)/T-Ll14,31.28m长。600义800框架梁包钢加固图包钢范围：1-R)-(I-S)T-KI.121.9m长;Cn-3东侧4.5m)-Cn-4东侧1.5m)/T-KL104.9长;(I-R)-(I-S)T-K1.131,9m长：CnTo东例6m)-(T1-13东侧40Omm)ZT-KLl13,9m长。10厚X850钢板包钢，通长布置60M14高强螺栓对拉30OnunM12化学锚栓30OnUn钢板线板10厚X 37OX 100&300, 与角铜塞焊后灌注结构胶加固。600 X 800框架梁包钢加固图包钢范用:(I-R南侧4.5In) - (I-S) /T-KL123 (2A) , 13.5In长:(I-R南侧4. 5m) - <1-S) /T-KL130 (2) , 13. 5m长。8厚X 1050斜板包钢.通长布置MLl强螺栓对拉200mn.阳2化学铺栓62001111<JCM/S.315300, 315<J<7<7<3<3L 150200ffifflL125×10,通长设ZL 国定后潦注结构股加固钢板缀板10厚X 26。X 100«200, 与角钢富理后港注济构股加固.150列，/»/, 200广T角钠L125X10,谕长设HL ；、可定后灌注结构股加固m2化学锚栓8200所钢板缀板10原X57(IX10(W200,与角钢S5理后灌注结构胶加固.800X800框架梁包钢加固图包铜范围ICn-2西侧0.4Om)-(T1-3东侧4,50a)/T-KLlM.11.5长。3.2.3 包钢加固示意图框架梁包钢示意图详见下页，次梁粘钢、包钢加固参见框架梁示意图。3.2.4 施工措施及要求1、施工前将需加固区域地下一夹层已施工完成的砌体全部破除，待加固施工完成后重新砌体施工。2、施工区域的地下一夹层后浇带、洞口等采用IOmm厚钢板铺设密封。3、加固施工区域首层楼板面上的材料全部清理、堆放在其他指定区域。4、新增梁T-LAI所在区格的地下一夹层搭设满堂架，满堂架搭设措施：钢管间距900mm,步距1500mm,距底部20Omm处设置扫地杆，距上部500mm处设置扫天杆（切割线上不设扫天杆），每个立杆顶部用油托回顶，满堂架中间设置一道连续水平剪刀撑,四周设置连续竖向剪刀撑。所有需加固的梁底搭设操作架，粱底操作架搭设措施如下：5、施工区域拉设警戒线，严禁非施工人员进入现场。6、梁底边圆角打磨半径IOmm,混凝土结构面打磨平整、清洁，凹凸不得大于1mm。混凝土面、钢板及角钢面采用界面剂（丙酮）擦拭。7、角钢及缀板等加固固定后，钢板、角钢、侧面缀板与混凝土面间进行灌注A级环氧树脂结构胶粘结加固，胶缝厚度宜控制在3mm5mm08、钢构件施工检验合格后，须喷涂环氧富锌防锈漆及涂刷薄型防火涂料。9、钢材选用Q235,除锈等级St2,采用A级粘钢胶。第IO页/共24页4.1 技术准备及时编制通过审核的施工方案，在正式施工前进行三级技术交底，即技术负责人管理人员f施工班组长f操作工人，交底内容及要求包括工程概况、进度质量目标、施工部署、技术操作要领及注意事项、安全防护、成品保护等。4.2 设备、材料主要设备计划表机械名称型号单位数量备注绳锯HiltiWS15台1切割楼板风镐/台8保留钢筋楼板破碎塔吊3#ZSLl2504#ZSLI250/吊运楼板切割碎块运输车510i113辆1清运碎块E要材料计划可序号材料名称数量备注1碗口式钢管脚手架40t搭设满堂脚手架2角钢L125X12150mQ2353角钢L125X10650mQ2354钢板IOmm厚360m2Q2355MlO化学锚栓400个6M12化学锚栓7500个7M14高强螺栓1100个表中数据为估算量，不作为结算依据4.3 劳动力准备劳动力计划表序号工种数量备注1切割工6混凝土楼板切割2指挥工2指挥塔吊3电工2保证正常供电4钢筋工12配合调直钢筋5木工18满堂架、操作架、支模6混凝土工67包钢、粘钢工人248司机2运输车、吊车司机第5章品质保障管理措施1、后浇带和预留洞口成品保护加固区域地下一夹层所有后浇带及预留洞口面上用Icm厚钢板封闭，防止混凝土渣块及砌体掉入后浇带内。2、保留钢筋部分的成品保护人工破碎后需要对楼板钢筋进行调直，严格按照混凝土强度等级、抗震等级等确定的搭接长度对钢筋进行切割，由于切割完成后至楼板混凝土浇注有一定时间间隔，且施工期间正值雨季，所以将板筋用彩条布进行覆盖。3
