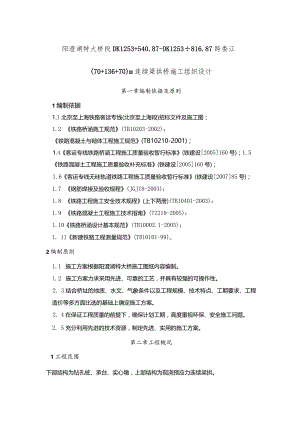

阳澄湖特大桥段DK1253+540.87-DK1253÷816.87跨娄江(70+136+70)m连续梁拱桥施工组织设计第一章编制依据及原则1编制依据1.l北京至上海铁路客运专线(北京至上海段)招标文件及施工图；1.2 铁路桥涵施工规范(TB10203-2002)；铁路混凝土与砌体工程施工规范(TB10210-2001)；1.4客运专线铁路桥涵工程施工质量验收暂行标准(铁建设2005160号)；1.5铁路混凝土工程施工质量验收补充标准(铁建设2005160号)；1.6客运专线无硅轨道铁路工程施工质量验收暂行标准(铁建设200785号)；1.7 钢筋焊接及验收规程(JGJI8-2003)；1.8 铁路工程施工安全技术规程(上下两册)(TB10401-2003)；1.9 铁路混凝土工程施工技术指南(TZ210-2005)；1.10铁路桥涵设计基本规范(TB10002.1-2005)；1. 11新建铁路工程测量规范(TB10101-99)o2编制原则1.1 施工方案根据阳澄湖特大桥施工图纸内容编制。1.2 施工方案力求采用先进、可靠的工艺，并具有较强的可操作性。2. 3结合桥址的地质、水文、气象条件以及工程规模、技术特点、工期要求、工程造价等多方面比选的基础上确定施工方案。2. 4在保证工程质量的前提下，确保计划工期，高度重视环保、安全施工问题。2. 5充分利用先进的技术资源，制定先进、实用的施工方案。第二章工程概况1工程范围下部结构为钻孔桩、承台、实心墩，上部结构为现浇预应力连续梁拱。2编制范围起点桩号：DK1253+540.87；终点桩号：DK1253+816.87,总长度为276米，跨越原312国道和娄江连续梁拱。3主要设计技术标准铁路等级：高速正线数目：双线速度目标值：350kmh4工程自然地理特征4.1 地形、地貌范围内为平原地区，地势平坦，为农田、河流。4.2 工程地质本段主要处于粉质黏土区，局部分布，土质松软，在上部动荷载反复作用下和土体自重作用下，会形成翻浆冒泥。4.3 3水文特征4.3.1地表水地表水不具侵蚀性，地下水质良好，对混凝土不具有侵蚀性。4.3.2地震参数桥址里DK1256+600-DK1256+904段，为VI-VII度地震烈度区，地震动峰值为0.050-0.1g.5重点结构位置及施工条件该段位于娄江两侧，里程桩号DK1253+540.87DK1253+816.87,该段为平原地区，地势平坦，均为农田。6工程难点重点分析及对策娄江连续梁拱桥跨度大，施工难度高。娄江为五级航道，每天都大量的运输船通过，原312国道现在车流量也很大，施工时要注意高空作业对航道、国道的安全。娄江北岸是等待拆迁的房屋和大量的菜地，在主墩位置有国防光缆、通信光缆、高压电网等；南岸是大片的养鱼塘，施工场地和便道施工难度大，对施工造成一定的制约和影响。娄江两岸是两条防护林，施工过程对树木的保护也是一项重要的工作。7主要工程内容及数量本段工程主要工程量工程部位单位规格(m)数量桩基根1.550承台个4墩台身个圆端形结构墩4米7(M协70276笫三章施工部署及临时工程1施工组织管理机构设置为了加强项目管理、全面履行合同、控制建设投资，确保工程建设工期、质量、安全、保护生态环境，全面实现建设目标，针对本工程项目的意义和特点，经过全面工地现场考察，确定按照项目法施工组建京沪高速铁路六合同五工区第四作业工区，共设五部三室一队，即工程部、安质部、计合部、物设部、财务部、试验室、调度室、办公室、测量队。包技X41负W货走兵京沪高铁六不五工X四生IkX切织式沟学务司经理茗工考万工左丈度也十划J务由抗大庆受当物多次各由为一一春安A二质土名负贡人三招诃 划-可打负贡人生叱工X经理尹三小生叱工X总工虻现旃工X负孙贡庆人乐火线及人事4务多 x -X人及岸 X酷宜一负贡人S庆直为费我答封负工人人工X为孕黄X岑Zl站负与f庆祝说明：本标段采用项目法组组织施工，项目经理部为集团总公司级经理部，统一指挥、管理总承包项目，对本项目的安全、质量、工期、环保、造价负直接责任。经理部由领导层和职能部门组成，设置项目经理一名，分管现场日常工作的常务副经理一名，副经理三名，分管技术、质量的总工程师一名。经理部下设五部门，即综合管理部、工程管理部、计划财务部、技术质量部、物资设备部、经理部另设专家顾问。根据施工内容情况，经理部下设十一个工区，本工程为：阳澄湖桥段(DK1253+540.87DK1253+816.87)2、各部门职责及主要人员岗位职责2.1 工程部负责本工程的施工技术工作。编制实施性施工组织设计和施工方案。负责对设计图纸进行核对、技术交底、过程监控，解决施工技术疑难问题。负责编制竣工资料和进行技术总结，组织实施工程竣工后保修和后期服务。组织推广应用“四新”技术，开发新成果。按照合同规定，与业主协作配合，协调各作业队做好与其他各承包单位、前后专业工序之间的联系与配合。2.2 安质部依据质量方针和质量目标，制定质量管理规划，负责质量综合管理，行使质量监察职能。按照质量检验评定标准，对本项目全部工程质量进行检查指导。负责全面质量管理，指导工程项目的QC小组活动，对试验技术工作进行指导。依据安全目标制定本标段的安全管理规划，负责安全综合管理，编制和呈报安全计划、安全技术方案等具体的安全措施，并认真贯彻落实。组织定期安全检查和安全抽查，发现事故隐患，及时监督整改。负责安全检查督促，对危险源提出预防措施，制定抢险预案。定期组织对所有参建员工进行安全教育。2.3 计合部负责向业主办理验工计价和合同管理，按时向业主报送有关报表和资料，负责内部承包合同的制定、签定和管理，指导各作业队开展责任成本核算工作。负责本工程进度目标的分析和论证、编制进度计划、定期跟踪进度计划的执行情况、采取纠偏措施，并根据施工进度计划和工期要求，适时提出计划修正意见报项目经理批准执行。对本工程各工序进行定额测定及分析，适时算出各工序定额并分析各项目定额单价。2.4 物设部根据工程特点及工程量完成设备物资采购和管理，并制定本标段的设备物资管理办法。联系厂家完成重大型机械设备的操作与维修保养培训工作，检查指导和考核各作业队的物资采购和管理工作。负责本工程全部施工设备的管理工作，制定施工机械、设备管理制度。根据业主的物资供应方案，积极配合做好“统一采购、集中配送”的物资采购工作，按时上报主要物资申请计划，按招标结果和配送中心的分配数量与中标厂商签订供货合同，在现场进行物资的验收、现场物资信息的反馈，确保施工生产需要。2.5 财务部负责本工程项目的财务管理、承包合同、成本控制、成本核算工作。参与合同评审，组织开展成本预算、计划、核算、分析、控制、考核工作。按照会计法负责本工程的资金管理，确保项目建设资金的安全和专款专用。2.6 测量队施工测量室负责控制测量、放线定位测量和对工程进行复核、检查及其它抽查性测量工作，负责测量桩撅的交接，根据建设单位和设计部门给定的控制点，布置施工阶段的测量控制网，负责实施竣工测量，并按规定做好相关的测量记录，参与验工计价。2.7 试验室试验室负责本项目的检验、试验，按检验评定标准对施工过程实施监督并对检验结果负责。指导工地试验室做好现场各种原材料试件和混凝土试件的样品采集。审批各种混和料的施工配合比等试验数据。负责现场各种原材料试件和混凝土试件的测试、检验及质量记录。根据现场试验资料，提出各种混和料的施工配合比等试验数据，并在施工过程中提出修正意见报批准执行。配合各科研项目完成试验工作，作好资料整理及分析。2.8 调度室负责及时准确地传达领导和上级机关有关施工生产方面的指示、决定，督促检查和反映执行情况。定期上报日、周、旬、季、年度施工快报、报表及施工情况综合分析，掌握主要经济技术指标的完成及施工情况。定期向单位领导和上级业务部门汇报工程完成情况，提出改进措施和建议。组织召开工程调度会、施工现场会及工程情况专题汇报会，组织劳动竞赛，交流推广施工经验，提高管理水平和队伍素质。参加工程质量和施工责任事故的调查处理工作。负责组织好抗洪抢险工作。2.9 办公室负责经理部档案工作及日常的公文收发、处理、传递；负责后勤保障、接待及对外关系协调、文化宣传、文明施工等工作。3、主要施工技术力量配备施工队安排有经验的施工管理人员和施工队伍。现场技术员4名、材料员2名、施工队伍2个、测量试验各2人，确保工程按照业主的要求保质保量的按期完成。4、劳动力安排我作业工区管理人员安排计划表人员数量姓名人员数量姓名经理1人尹玉林质检工程师1人代周超总工1人曲任权质检员人王振生产副经理1人何凯军试验员人麻李鹏现场工区长1人李闯安全员人史纯现场技术员6人程中锋测量员2人杨凯鱼军军测量工程师4人朱继根作业工区劳动力安排计划表序号工队名称数量进场时间备注1钢筋工班2班2008.2.252立拆模及睑灌注班2班2008.2.253普工2班2008.2.254机械工2班2008.2.255、主要施工机械设备配备根据我分部总工期安排，在不影响正常箱梁架设的前提下，倒排出各分部工程最迟开工的时间，具体机械设备投入如下:名称规格型号功率（容量）数量（台、套）进场日期备注杜拌和机HZS90E90m3h22008.1已有硅运输车MR45008/102008.1已有反循环钻机（配泥浆泵）GPS-2082008.1已有挖机AT320、DAWOO225lm352008.1已有装载机ZL40A.ZL50D52008.1已有吊车QY1616T22008.1已有吊车QY2525T12008.1已有模板2008.1空压机20m332008.1已有发电机P200200KW22008.1已有钢筋弯曲机40型52008.1已有钢筋切割机40型52008.1已有电焊机500A52008.1已有挂篮及相应设备20026、主要试验、检测仪器设备配备序号名称单位数量序号名称单位数量1泥浆粘度计台220水泥净浆搅拌机台12泥浆比重计台221水泥抗折试验机台1序号名称单位数量序号名称单位数量3测温仪台122水泥稠度凝结时间测定仪台14万能材料试验机（600KN）台123沸煮箱台15钢
