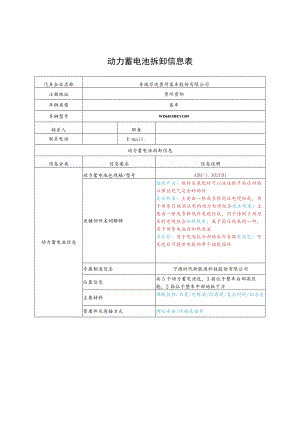

动力蓄电池拆卸信息表.docx

动力蓄电池拆卸信息表汽车企业名称奇瑞万达贵州客车股份有限公司注册地址贵州贵阳车辆类型客车车辆型号WD6815BEVG09联系人职务联系电话E-mai1.动力蓄电池拆卸信息信息分类信息要求信息说明动力蓄电池信息动力蓄电池包规格/型号ADH/1.302C01关键部件名词解释维修开关：维修或装配时可以快速断开高压回路以保证电气安全的部件高压线束：主要由一根或多根高压电缆组成，用于传导B级高压电的动力电缆组合低压线束：主要由一根或多根低压电缆组成，用于传到A级电压的电缆组合加热线束：属于高压线束的一种，用于传导电池自加热电流水冷管：用于电池包冷却的水冷管路电池包：可充电且可提供电能的单个储能箱体专属制造信息宁德时代新能源科技股份有限公司位置信息共5个动力蓄电池包，3箱位于整车后部高压舱，2箱位于整车中部地板下方主要材料磷酸铁锂/石墨/电解液/隔离膜/复合材料/铝合金紧固件及连接方式螺栓连接/快插连接等电池包位置示意图安全防护工具安全性防护措施作业场所安全警示说明高压操作防护服、劳保鞋（高压绝缘鞋）、双层绝缘手套、安全帽等高压警示牌、易燃物标识、严禁烟火标识等拆卸注意事项等要求1 .严禁操作人员未穿戴保护装备的徒手操作。2 .对系统线缆进行拆卸作业前，请确保断开了所有高压和低压开关。3 .高压线缆拆卸后，需用绝缘胶布对线鼻子部位包裹，避免与整车连接造成短路。动力蓄电池拆卸拆卸设备使用说明按吊装设备或叉车使用说明书用于搬运操作特殊拆卸方法注意事项无电池包拆卸前序步骤要求1 .检测系统绝缘是否良好（100QV）2 .拆卸高压箱/电箱MSD（15分钟后操作）3 .断开箱体间线束拆卸时间记录0.5H-2H其他无动力蓄电池贮存电池包存储场地要求通风干燥、不受阳光直晒、不受雨淋、远离热源；配备消防排烟系统、消防水系统（消火栓、喷淋）、烟感等报警系统，应急处置用的灭火器材及人员PPE等存储环境要求温度：-20"35aC,湿度：85%存储时间要求W3个月（建议SOC维持在3050%之间）存储场地警示要求高压警示标识、远离火源、防撞击标识等需特殊包装存储的电池包装要求无
