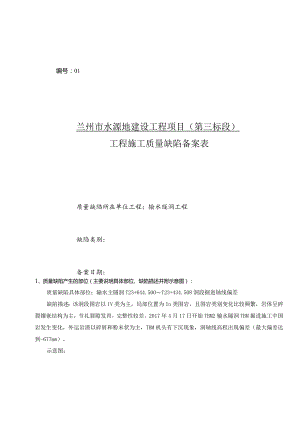

编号：01兰州市水源地建设工程项目（第三标段）工程施工质量缺陷备案表质量缺陷所在单位工程：输水隧洞工程缺陷类别:备案日期:1、质量缺陷产生的部位（主要说明具体部位、缺陷描述并附示意图）：质量缺陷具体部位：输水主隧洞T23+644.500T23+434.508洞段掘进轴线偏差缺陷描述：该洞段围岩以IV类为主，局部位置为In类围岩，且围岩类别变化比较频繁，岩体呈碎裂镶嵌结构为主，节礼裂隙发育，完整性较差。2017年4月17日开始TBM2输水隧洞TBM掘进施工中国岩发生变化，外运岩渣以碎屑和粉末状为主，TBM机头有下沉现象，洞轴线高程出现偏差（最大偏差达到-677mm）。示意图：0.6000.4000.2000.000-0.200-0.400-0.600-0.800TBM：掘进、海曾片安装，U志5/01-5/09导1«,系统记习D9处图一Y-P、y-Hm.»5月1日5月2日5月3日5月4日5月5日5月6日5月7日5月8日5月9日一一Hm-0.258-0.677-0.487-0.440-0.425-0.369-0.306-0.237-0.166-L*100m0.2400.1970.2250.056.m0.助00.2850.4200.3300.30000I*k策黑)与聊S2、质量缺陷产生的主要原因：1、该洞段地质情况：根据现场地质监理工程师和EPC专业地质工程师现场查看和鉴定，该洞段地层岩性为奥陶系中上统（02.WX2）中断变质安山岩，有轻微蚀变；岩体呈碎裂镶嵌结构为主，节理裂隙发育，完整性较差；外运岩渣主要以碎屑状、粉末状为主，局部洞段有地下渗水。根据地质日报显示：围岩以IV类为主，局部位置为In类围岩，且围岩类别变化比较频繁。2、偏差原因分析：通过纠偏调整过程的实际情况进行分析，其TBM掘进姿态偏差主要有以下几方面原因：（1）根据地质资料显示该洞段围岩以类为主，局部位置为In类围岩，且围岩类别变化比较频繁，岩体呈碎裂镶嵌结构为主，节理裂隙发育，完整性较差。致使TBM掘进机撑靴撑到洞壁围岩时无法提供有效的支撑反力，导致在掘进过程中设备姿态难以控制，出现轴线高程偏差。（2）TBM掘进操作姿态不易控制，在遇到岩石破碎带，且TBM撑靴无法正常撑紧时，没能及时、准确和有效的调整掘进参数，导致掘进轴线偏差进一步扩大。3、对工程的安全、功能和运用影响分析:4、处理方案，或不处理原因分析:5、保留意见（保留意见应说明主要理由，或采用其他方案及主要理由）：6、参建单位和主要人员保留意见人（签名）（或保留意见单位及责任人，盖公章，签名）1）施工单位：（盖公章）质检部门负责人：（签名）技术负责人：（签名）2）设计单位：（盖公章）设计代表：（签名）3）施工单位：（盖公章）质检部门负责人：（签名）技术负责人：（签名）4）监理单位：（盖公章）监理工程师：（签名）总监理工程师：（签名）5）项目法人：（盖公章）现场代表：（签名）技术负责人：（签名）填表说明：1、本表由监理单位组织填写2、本表应采用钢笔或中性笔，用深蓝色或黑色墨水填写。字迹应规范、工整、清晰。
