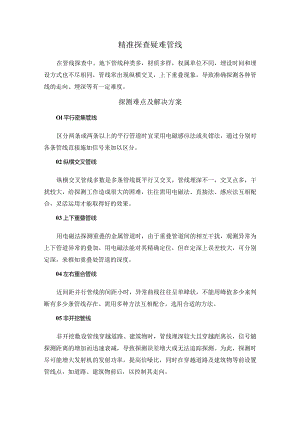

精准探查疑难管线在管线探查中，地下管线种类多，材质多样，权属单位不同，埋设时间和埋设方式也不尽相同，管线常出现纵横交叉，上下重叠现象，导致准确探测各种管线的走向、埋深等有一定难度。探测难点及解决方案Ol平行密集管线区分两条或两条以上的平行管道时宜采用电磁感应法或夹钳法，通过分别对各条管线直接施加信号来加以区分。02纵横交叉管线纵横交叉管线多数是多条管线既平行又交叉，管线埋深不一，交叉点多，干扰较大，给探测工作造成很大的困难，往往需用电磁法、直接法、感应法互相配合，灵活运用才能取得好的效果。03上下重叠管线用电磁法探测重叠的金属管道时，由于重叠管道间的相互干扰，观测异常为上下管道异常的叠加，用电磁法能对其精确定位，但在定深上误差较大，可分别定深，来推知重叠处管道的深度。04左右重合管线近间距并行管线的间距小时，异常曲线往往呈单峰状，不能用峰值多少来判断有多少条管线存在。需用多种方法互相配合，选用合适的方法。05非开挖管线非开挖敷设管线穿越道路、建筑物时，管线埋深较大且穿越距离长，信号随探测距离的增加而迅速衰减，导致探测误差增大或无法追踪探测。为此，探测时尽可能增大发射机的发射功率，提高信噪比，同时在穿越道路及建筑物等前设置管线点，如道路、建筑物前后，以控制其走向。06长距离管线扩大探测范围，找到管线出露点，采用直接法施加信号，并加大发射机输出功率，提高信噪比。07大埋深管线在没有出露点的情况下，尽可能在埋深浅处施加感应信号，以增大管线感应电流，提高接收信号强度，提高信噪比。利用长金属导线采用双端连接的方法施加信号，使发射机、长导线与管道自成一电流回路，提高管线的电流强度，达到探测深埋管线的目的。08非金属管线使用地质雷达，利用电磁波探测非金属管线，解决非金属管线既不导电也不导磁的疑难问题，查找和确定非金属管线的深度及埋设位置。09多电缆管线电力管线探查一般可采用工频法或夹钳法来进行探查。利用载流输电电缆中所载有的交流电流所产生的工频信号或金属管线中的感应电流所产生的电磁场进行管线探测。案例为查明某单位供水管网的敷设现状，金马公司对该单位的供水管网进行普查工作。通过对金属管线、电信电力管线、明显地下管辖、隐蔽地下管线等各类厂区管线的探查。此次探测难点：1、由于大检修，重型车辆进出较多，部分地面被压低、压塌，要求探测时对管线埋深把控精准，测量准确。2、要求查明走向的部分扩建管线，无管线图。3、部分管线材质是球墨铸铁，埋设较深，且周围有电缆，为探测增加了难度。根据现场实际情况：1、首先收集全厂管线的图纸、控制点等相关资料。2、对要探测的装置进行区域环境管网调查，查明该区域内所包含的管线，根据现场情况，选择相应的探测方法。3、进行正式探测工作前，在测区内环境条件相同的已知管线上，利用不同的探测方法，不同的激发方式和不同的频率对同一管线点进行测定，对投入的探测仪器进行一致性检测，检测内容包括：水平定位精度、埋深定位精度及仪器自身的转向差等。4、使用相应的方法对地下供水管道进行探测，并对在管道的拐点、三通点、附属物等处使用红色油漆标注其平面位置与探测点号。探测结果：本次管线探测，针对该单位所辖地下供水管网进行探测定位，经过金马公司多天的检测工作，通过技术人员的坚持不懈，该单位地下水管线均已检测完毕，并形成管线图，为企业可持续发展创造了必要的基础条件。
