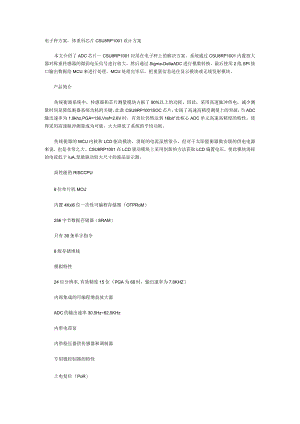

电子秤方案体重秤芯片CSU8RP1001设计方案.docx

电子秤方案，体重科芯片CSU8RP1001设计方案本文介绍了ADC芯片一CSU8RP1001应用在电子秤上的解决方案。系统通过CSU8RP1001内置放大器对称重传感器的微弱电压信号进行放大，然后通过Sigma-DeltaADC进行模数转换，最后使用2线SPI接口输出数据给MCU来进行处理。MCU处理完毕后，把重量信息送往显示模块或无线发射模块。产品简介传统衡器系统中，传感器和芯片测量模块占据了90%以上的功耗，因此，采用高速脉冲供电，减少测量时间是降低衡器系统功耗的关键。此款CSU8RP1001SOC芯片，实现了高速高精度测量上的突破，当ADC输出速率为1.9khz,PGA=136,Vref=2.6V时，有效位仍然达到16bit°此核心ADC单元高速高精度的特性，使得采用高速脉冲测量成为可能，大大降低了系统的平均功耗。传统衡器的MCU内核和LCD驱动模块，消耗的电流虽然很小，但对于太阳能衡器微安级的供电电源来说，也是非常之大。CSU8RP1001在LCD驱动模块上采用创新的方法获取LCD偏置电压，使此模块消耗的电流低于IuA,却能驱动较大尺寸的液晶显示器。高性能的RISCCPU8位单片机MCU内置4Kxl6位一次性可编程存储器（OTPRoM）256字节数据存储器（SRAM）只有39条单字指令8级存储堆栈模拟特性24位分辨率,有效精度15位（PGA为68时，输出速率为7.8KHZ）内部集成的可编程增益放大器ADC的输出速率30.5Hz62.5KHz内带电荷泵内带稳压器供传感器和调制器专用微控制器的特性上电复位（PoR）上电复位延迟定时器（39ms）内带低电压复位（LVR）Timer8位可编程预分频的8位的定时计数器扩展型看门狗定时器（WDT）可编程的时间范围外设特性14位双向I/O口和1个输入口1路蜂鸣器输出4x14的LCD驱动可选择内部晶振或WDT晶振作为时钟源可选择两种不同的LCD驱动波形可选择不同的偏置电压产生方式2个外部中断低电压检测（LVD）引脚（内部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.2V、3.6V电压比较）应用场合太阳能电子衡器便携式仪器
