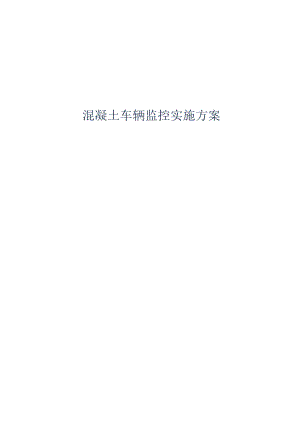

混凝土车辆监控实施方案.docx

混凝土车辆监控实施方案1项目概况公司建设一套混凝土运输车辆监控系统，工程共涉及1个中心点,1个分支机构和60辆混凝土运输车的设备安装与调试。主要工作内容如下：60辆混凝土车辆每车四个监控摄像头、一台车载显示器和一台视频网关安装联调；中心点平台服务器和客户端安装调试；中心点及分支机构大屏安装调试；整理系统联调；2系统功能概述2.1 车载终端功能车载终端与监控中心间的数据传输，该部分主要为WCDMA3G网络，只要有联通基站信号可以覆盖的地方，该系统都可以稳定地运行。常见的功能包含了以下几个方面：车辆定位：固定时间连续定位、测速、运动方向等。语音播报：外接语音播报器，带喇叭。图像传输：1-4路摄像头，带夜视。自定义报警：由用户根据需要连接各种检测开关，触发报警，例如防盗器报警。2.2 监控中心功能1.车辆监控报警功能线路报警：车辆超出预先规划好的线路报警。 围栏报警：车辆超出规定行车范围报警； 停车超时：停车超过规定时间。 自定义报警：支持1-2路自定义报警，如卸料时报警，车辆要接检测开关。2. 车辆定位追踪、多车同时追踪 立即定位：点名定位，查询车辆当前时间的位置； 最后位置：查询车辆主动上传的最新位置 车辆跟踪：对车辆进行连续定位，并在地图上画出轨迹。3. 实时拍照普通拍照：对指定车辆进行实时拍照固定时间间隔拍照：设置间隔一定时间自动拍照；4. 分段限速道路划分：高速公路、普通公路、城市道路等分段设置不同限速值。分段限速：设置的不同的路段不同的速度报警阀值，使超速管理更精确。5. 支持4种地图 支持标准的Mapinfor地图 支持在GOOgleMaP地图上直接显示车辆位置标志； GoogleMap：卫星地形图、平面标注地图、混合标注地图。6. 轨迹回放 轨迹数据保存：轨迹数据保存在服务器上，与车机无关； 轨迹数据下载：由服务器下载到客户电脑。 轨迹回放：回放一段时间内的车辆运动轨迹； 回放暂停：回放过程中暂停，用于详细观察某路段的行车过程。7. 电子围栏行驶范围：车辆有规定的营运范围；电子围栏：把行驶范围转换成电子围栏，支持矩形、圆形等区域。8. 车辆远程设置 设置查询：查询设备内部设置的GPS参数； 远程重启：让设备重新启动，可排除故障； 远程改IP：服务器因故更换时可远程修改车机设置。3实施方案3.1 中心点服务平台建设中心平台服务器安装在办公楼二层调度室，互联网专线通过楼间布线接入平台服务器，核心交换机与平台服务器安装在配套机柜内。客户端工作站放置于侧面电脑桌上通过网线接入核心交换机与服务器互通。平台服务器需要一个固定的公网IP地址，并在现有防火墙打开视频服务应用端口，客户端可以通过私网IP与服务器互联，调用车辆视频。3.2 中心点大屏系统建设两套大屏系统分别部署于南北两站点，本项目单点LCD液晶拼接显示墙由4套55超窄边显示单元组成，组合方式为2X2（行X列）。 单屏尺寸：1215mm（宽）×686mm（高）； 组合尺寸：2430X1372mm 底座高度：暂定为850mm,实际高度根据用户现场确定。底座尺寸规格6001200mm,间隔50mm一个规格。 底座有防倾倒装置，如果现场装修不具备条件，可拆除底座前后支架，最上层单元必须和后墙固定。显示墙安装尺寸6CC*| 197 J备注：底座尺寸规格6001200mm,间隔50mm一个规格。底座及屏幕拼接方式示意图对现场环境要求如下：1 .对供电系统的要求用户方应在较近的地点提供电源供大屏幕系统接入，空气开关需具备短路，过流及失压保护装置。为保证显示质量，提供给大屏幕系统电源应尽量使用同一相位。大屏幕显示系统所有设备均能在如下条件下正常工作：电压：220V±10%频率：50Hz±lHz为了保证大屏幕显示系统显示单元在突然断电情况下不会造成损坏，大屏幕系统建议采用UPS不间断电源供电方式。2 .对接地系统的要求计算机专用电源采用独立接地，不得与防雷接地共用接地体。按标准要计算机专用电源电阻不大于2欧姆。其他接地分为交流工作地、安全保护地、防雷接地体,应小于4欧姆。如接地采用综合接地系统，接地电阻按计算机专用接地电阻要求，接地电阻不大于2欧姆。用户方应在显示机房设有符合上述要求的接地接入点。3 .对装修的要求机房地面最好使用防静电地板，或其他不反光的地面材料。大屏幕下方不使用防静电地板，显示屏底座需直接安装和固定在混凝土地面上。作为显示窗口的装修墙，墙体要求牢靠，墙体结构件不得受力于大屏幕系统，显示墙窗口四周平直不变形，窗口尺寸比显示墙屏幕大406Omm,即比显示墙屏幕每边大出203Omm,以方便显示墙安装。4 .对消防系统的要求消防喷头要远离显示屏体1米左右，并且不得使用自动喷水喷淋头，宜采用干粉灭火剂。5 .对照明系统的要求显示屏前面2米内为暗区，可安装内藏式筒灯，平行于显示屏排列，并设有单独的可控开关。灯光不能直接照射到显示屏上，并且尽量不要使用荧光灯。整个显示控制中心的灯按平行于显示屏方向分组进行控制，不宜选用较强光源。对于显示控制中心可能射入的户外光线（如窗户），应有必要的遮挡措施（如安装深色窗帘）。3.3 车载设备安装方案3.3.1 车辆状况检查 检查车辆电瓶电压，设备工作电压为9V36V,支持12V和24V两种规格汽车电瓶。 设备安装前先检查车辆电器系统是否正常；包括发动机故障灯及仪表、大灯、小灯、转向灯、刹车灯、雨刮器、空调、音响等。 检查内饰、仪表、工作台是否有损坏或划伤现象。如果以上都没问题便可开始装车。3.3.2 车载设备安装拆卸时将螺丝放在集中并且不容易丢失的地方，拆卸仪表和内饰板时要找对卡扣位置以防损坏。仪表和内饰板拆卸下来后必须放在后排座位或副驾驶座位上防止划伤或损坏（绝不允许放在地上以防不小心踩坏或被车轮压坏）。拆卸完毕后首先检查原车电路是否有太乱或老化严重的现象。如正常便开始安装车台。主机电缆与汽车电路接线连接的工艺要求： 线与线的连接必须牢固可靠，不可草率。 做好绝缘处理，用电工胶布包扎结实或用热缩套管缩紧。 电缆的布置要求隐蔽，走线切忌零乱要有规则（尽可能顺着汽车线槽走、散乱的线要用黑胶布包起来）。 不能破坏原车所有的电器设施（如：转向灯、大灯、小灯、汽车音响、中控锁等），不得损坏汽车外观的整洁（如压线条、挡饰板等）。找出需要连接的线路，在安装单上做好记录。连接线路接头采用焊接热缩管，安装主机前，登记好主机出厂序列号。摄像头、显示屏，固定牢靠线路整齐确保安装可靠。确定主机安装位置，主机必须装在非常可靠的地方，绝不能影响司机操作车辆（请勿选择高温或离空调较近的位置，高温易缩短设备使用寿命，离空调太近，空调冷凝水易进入主机，造成设备短路或烧毁）。车台正负极保险必须接在靠近车辆电源线和接地线的一端（这样可以防止从主机到车辆电源线这一段的短路、烧线故障）。接线要结实，包线要可靠、美观C车台线束必须捆扎整齐，穿线时尽量靠近车辆原车线束，最好与其捆扎在一起。GPS天线固定时必须是吸盘朝下，放置在水平面位置上，用双面胶固定（注意：GPS天线与天空之间不允许有任何金属遮挡物，否则会影响卫星信号接收，两个天线切记不能装反，螺丝要旋紧）。全部安装完毕后启动汽车几分钟，检查汽车上的各种设备是否正常。通电后，设置好主机参数，测试终端安装的所有功能是否正常。摄像头（后）本地回显屏幕GPS天线安装位置示意图（侧视图）安装位置示意图（后视图）主要安装材料安装设备安装材料规格主机一个大号.小号线卡国标耐高温显示屏一个线路保护套国标耐高温抗磨损摄像头四个镀锌线管国标天线二个电源线国标软铜线06m2接头热缩管WOER主机抽屉板定做螺丝国标内六方3.4 系统联调方案以上系统安装完成后开始整体联调工作，包括南北站平台互通,终端车辆统一命名规划，视频上墙等。中心点所在地北站与南站之间通过互联网通信，南站客户端平台地址填写中心管理服务器公网IP地址实现互联，客户端输出视频至本地大屏系统。中心点使用管理器分别为每辆车按照统一规则命名便于后期管理。中心点监控视频通过客户端输出至本地大屏系统。可根据实际需要确定显示方式和轮询方案。在中心点通过管理器配置每个车载终端内部存储方案，根据需要采取不同本地录制方式。4主要设备功能性能说明4.1 车载视频服务器YT-3G/VS3000V4.1.1产品概述YT-3G/VS3000V车载型3G视频服务器是专为车辆安防监控领域设计的一款嵌入式3G无线视频监控设备，采用了嵌入式操作系统，集视频/音频压缩、大容量硬盘存储、移动网络远程控制等技术于一体；高强度结构设计，三级缓冲设计，保护硬盘数据，使得系统具有高度的安全性及稳定性。采用先进的3G通信模块及高性能DSP视频处理技术，依托3G运营商高速无线网络实现远程图像实时监控及快速响应。可应用于运钞，消防，急救，物流，长途客运等各领域的安防监控。4.1.2产品特点 远程实时监控，双向语音对讲，实时监控车辆报警信息 3G无线视频传输最高25帧/秒CIF,12帧/秒Dl 支持多种浏览方式，包括本地视频输出浏览、监控中心浏览 内置GPS定位功能，支持GIS软件实时监控车辆位置，地理信息等 预留报警输入输出及RS232/RS485接口，可外接车辆行驶记录仪，及各种传感器等 车载936伏宽电源设计，可直接从车辆供电 内置备用电池，保证设备在紧急事故车辆断电的情况下仍可正常工作 高强度外壳，结合钢丝减震器及橡胶减震器的三级减震结构设计，保证硬盘数据稳定 嵌入式系统设计，内置硬件看门狗，可7X24小时连续运行4.1.3产品规格参数表4.1.3.1基本参数外观重量22.5kg尺寸W175mm×H50mmXL233mm颜色黑色工作环境工作环境温度-20°C50C工作环境湿度95%电源输入DC9-36V备用电池供电时间10分钟抗震功能钢丝减震器及橡胶减震器功耗20W3G网络WCDMA处理器DSP+ARM双核处理器视频存储硬盘或SD卡4.1.3.2视、音频参数压缩标准H.264/AVC视频输入1/2/4路，航空插座/3.96端，lVpp-75视频输出1路，lVpp-75QzNTSCPAL制自适应分辨率Dl、CIF传输帧率CIF帧率5-25帧/秒可调，Dl格式可达15帧以上（实际帧率视3G网络状况而定）码率码率可调，视3G网络带宽可以适当调节压缩标准AMR音频输入单路音频输入，LineIN/MIC方式可选1.ineIN方式：3Vmax,IK音频输出单路音频输出，3Vma×4.1.3.3 网络参数网络类型WCDMA天线接口SMA外螺纹母头SIM/UIM接口自弹式SlM/UIM卡座有线网络接口以太网10/100Base-TX,RJ-45连接口支持协议TCP/IP、ARPsHTTP、RTP、DHCP、PPPOE等安全协议CHAP协议认证，DES加密，数据保护4.1.3.4 接口参数以太网1个RJ45接
