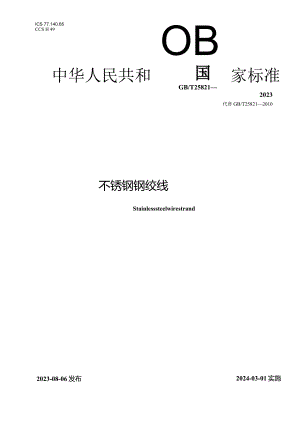

ICS 77.140.65CCS H 49OB中华人民共和家标准GB/T258212023代替GB/T258212010不锈钢钢绞线Stainlesssteelwirestrand2023-08-06发布2024-03-01实施国家市场监督管理总局妗布国家标准化管理委员会及本文件按照GBT1.12020标准化文件导则第1部分：标准化文件的结构和起草规则的规定起草。本文件代替GB/T258212010不锈钢钢绞线，与GB/T258212010相比，除结构调整和编辑性改动外，主要技术变化如下：一一更改了范围（见第1章，2010年版的第1章）； 增加了“不锈钢钢绞线”“钢绞线公称截面积”术语和定义（见3.1、3.2）; 增加了钢绞线断面结构种类（见4.1,2010年版的3.1）; 删除了1X3钢绞线断面结构种类（见2010年版的3.1）;一一删除了钢绞线1180MPa强度等级（见2010年版的3.2）;一一更改了钢绞线最外层钢丝捻向要求（见4.3,2010年版的3.3）;更改了标记示例（见4.4,2010年版的3.4）; 更改了钢绞线直径允许偏差（见表3,2010年版的表1）;一一更改了钢丝材料牌号（见7.1.1,2（HO年版的6.1.D;一一更改了钢绞线捻距要求（见7.2.2,2010年版的6.2.2）;一一更改了钢绞线中钢丝接头的要求（见7.2.4,2010年版的6.2.4）; 更改了钢绞线最小破断拉力要求（见表5,2010年版的表3）;一删除了钢绞线伸长率要求，改为钢绞线弹性模量要求（见7.3.2,2010年版的6.3.3）;一一删除了对切断钢绞线时钢丝形态的要求（见2010年版的7.4）; 更改了产品检验规则（见第9章，2010年版的第8章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国钢铁工业协会提出。本文件由全国钢标准化技术委员会（SAC/TC183）归口。本文件起草单位：广东坚朗五金制品股份有限公司、贵州钢绳股份有限公司、江苏亚盛金属制品有限公司、江苏松诚实业发展有限公司、江苏鸿泽不锈钢丝绳有限公司、任丘市嘉华电讯器材有限公司、河北鸿宇通信器材有限公司、冶金工业信息标准研究院。本文件主要起草人：赵波、刘建春、蒋红兵、任翠英、陈勇、汪小竹、陈光甫、张振福、国航飞、韩坤、王玲君、陈延萩、力献、蒋红俊、王宏军、冷明鉴、苏颇瑶、王勇。本文件于2010年首次发布，本次为第一次修订。不锈钢钢绞线1范围本文件规定了不锈钢钢绞线（以下简称“钢绞线”）的分类和标记、订货内容、尺寸、技术要求、试验方法、检验规则、包装、标志和质量证明书。本文件适用于由多根圆形截面不锈钢丝（以下简称“钢丝”）组成的主要用于建筑结构及建筑装饰用不锈钢钢绞线，其他用途的不锈钢钢绞线可参考使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2104钢丝绳包装、标志及质量证明书的一般规定GB/T4240不锈钢丝GB/T8358钢丝绳实际破断拉力测定方法GB/T8706钢丝绳术语、标记和分类GB/T24191钢丝绳实际弹性模量测定方法3术语和定义GBT8706.GB/T24191界定的以及下列术语和定义适用于本文件。3. 1不锈钢钢绞线stainlesssteelwirestrand由一定数量，一层或多层的圆形不锈钢丝螺旋绞合而成的钢绞线。3.2钢绞线公称截面积nominalcross-sectionareaofsteelwirestrand根据钢绞线中钢丝公称直径计算得到的钢丝横截面积之和。4分类和标记4.1 钢绞线其断面结构形式见表1。如需其他结构，可由供需双方协商确定。«1钢绞线断面结构结构1X1271X2171X2711X331断面4.2 钢绞线按公称抗拉强度分为三个级别，分别为1320级、1420级、1520级。如需其他强度级别，可由供需双方协商确定。4.3 钢绞线中相邻两层钢丝的捻向应相反，捻向按照GB/T8706规定分为左捻和右捻。如在供货协议中未作注明，则以最外层为右捻供货。需方如有其他要求，由供需双方协商确定。4.4 标记示例：钢绞线捻向为右捻Z,结构为IX19,直径为IOmm,钢绞线的抗拉强度1320级，其标记为：Z-1X19-10-1320-GB/T2582120235订货内容订货合同内容包括但不限于以下内容:a）本文件编号；b）产品名称；c）牌号；d）断面结构；e）公称直径；f）抗拉强度级别；g）数量（长度和重量）；h）其他要求。6尺寸6.1钢绞线按标准长度供货。标准长度为：30m、75m、150m,300m、750m,1500如需非标准长度供货，由供需双方协商确定。6.2 钢绞线长度允许偏差应符合表2规定。表2钢线线长度允许偏差长度/m允许偏差/%KlOOO+8L1000+86.3 钢绞线直径允许偏差应符合表3规定。*3钢绞线直径允许偏差公称直径mm允许偏差/%D10十第10<D48+348<D100+306.4 钢绞线不圆度不应大于其公称直径的4机7技术要求7材料7.1.1钢丝宜选用符合GB/T4240中规定的奥氏体型不锈钢制造。其牌号包括：06Crl9Nil0>022Crl9Nil0,06Crl7Nil2Mo2,022Crl7Nil2Mo2o经供需双方协商，也可采用其他牌号的不锈钢制造。7.1.2钢丝系冷拉状态，钢丝采用的牌号及公称直径，应符合GB/T4240有关规定。7.1.3钢丝直径允许偏差，应符合表4规定。«4钢丝直径允许偏差公称直径mm允许偏差三0.6d<1.6±0.021.6d<3.7±0.033.7d<6±0.047.1.4钢丝不圆度不应大于其直径公差之半。7.1.5钢丝表面允许有螺旋纹存在，不应有油脂存在。7.2捻制质7.2.1表1中的钢绞线应由同一牌号、同一强度级别、同一直径（中心丝可适当放大）的钢丝捻制而成。7.2.2钢绞线的捻距可取钢绞线公称直径的8倍14倍，宜采用9.5倍。7.2.3钢绞线外观应密实、线形流畅、捻距均匀，不应有跳丝、松弛、钢丝折弯等现象。钢丝不应有开裂、锈蚀、毛刺等缺陷。7.2.4钢绞线供货时，其供货长度内不应有任何形式的钢丝接头和钢绞线接头，钢绞线表面不应有油脂存在。7.3力学性能7.3.1钢绞线的最小破断拉力不应小于表5的规定，计算方法参考附录A。在表中未列入的结构钢绞线的最小破断拉力，可由供需双方协商。表5钢绞线的最小破断拉力结构直径mm钢绞线公称截面积mm2最小破断拉力/kN参考重量/(kg100m)1320级1420级I520级1X75.015.317.518.920.212.16.022.025.327.229.117.47.029.934.437.039.623.68.039.144.948.351.730.99.049.556.861.165.439.110.061.170.275.580.848.31X196.021.524.726.528.417.08.038.243.947.250.530.210.059.768.573.778.947.212.086.098.7106.2113.767.914.0117.0134.4144.5154.792.416.0152.8175.5188.8202.1120.718.0193.4222.1238.9255.7152.81X3712.085.496.9104.3111.667.514.0116.2132.0142.0151.991.816.0151.8172.3185.4198.5119.918.0192.2218.1234.7251.2151.820.0237.2269.3289.7310.1187.422.0287.0325.8350.5375.2226.824.0341.6387.8417.2446.5269.926.0400,9455.1489.6524.1316.728.0465.0527.8567.8607.8367.3«5钢绞线的最小破断拉力（续）结构直径mm钢绞线公称截面积/mm?最小破断拉力/kN参考重量/(kg100m)1320级1420级1520级1X6118.0191.6217.5234.0250.5151.420.0236.6268.6288.9309.3186.922.0286.3325.0349.6374.2226.224.0340.7386.7416.0445.3269.126.0399.8453.9488.3522,7315.928.0463.7526.4566.3606.2366.330.0532.3604.3650.1695.9420.532.0605.7687.6739.6791.7478.534.0683.7776.2835.0893,8540.236.0766.5870.2936.11002.0605.51X9130.0531.6603.5649.2694.9420.032.0604.8686.6738.6790.7477.834.0682.8775.1833.9892.6539.436.0765.5869.0934.81000.7604.838.0852.9968.21041.61114.9673.840.0945.11072.81154.11235.4746.642.01041.91182.81272.41362.0823.145.01196.11357.81460.71563.6944.948.01360.91544.91661.91779.01075.11X12752.01595.91811.71948.92086.2'1260.856.01850.92101.12260.32419.51462.21X16960.02123.72410.
