130keV100mA EB设备现场安装技术要求.docx

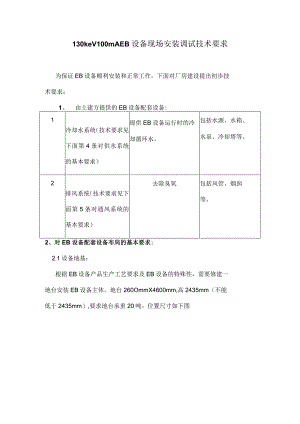

130keV100mAEB设备现场安装调试技术要求为保证EB设备顺利安装和正常工作，下面对厂房建设提出初步技术要求：1、由土建方提供的EB设备配套设备:1冷却水系统（技术要求见下面第4条对供水系统的基本要求）提供EB设备运行时的冷却循环水。包括水源、水箱、水泉、冷却塔等。2排风系统（技术要求见下面第5条对通风系统的基本要求）去除臭氧包括风管、烟囱等。2、对EB设备配套设备布局的基本要求:2.1设备地基：根据EB设备产品生产工艺要求及EB设备的特殊性，需要修建一地台安装EB设备主体。地台260OmmX4600mm,高2435mm（不能低于2435mm）,要求地台承重20吨。位置尺寸如下图考虑到EB设备的安装检修需要，不影响生产线的布局及工艺要求，需要在地台顶平面三个方向修建加宽安装检修平台，要求任一方向的加宽平台承重5 OOkG,四周加装安全围栏，围栏高度1米左右:特别注意：靠近涂机一侧（EB设备进料口）的围栏建议尺寸为下图（才不影响布料的走向）：EB设备出料口的围栏建议尺寸为下图（才不影响布料的走向）：为了人员上下地台需要加装一斜爬梯，建议在斜爬梯入口安装一防护门，示意如下图:三种涂布方式布料走向与围栏的关系：（涂机侧三种涂布方式走向稍有区别，EB设备出料侧三种涂布方式布料走向完全一致，红色为逗号刀涂布，刀头高度1225mm；黄色为直刀涂布，刀头高度1255mm；绿色为逗号刀涂布，刀头高度1025mm）。详见EB设备在涂布机线上的布局EB设备除主体设备、高压电源外，还有一调压器，安装位置详见图纸EB设备在涂布机线上的布局。EB设备在安装、调试、检修过程中可能会用到吊车，考虑到设备安装厂房无起重设备，EB设备自身配置一单臂吊车，安装在主体地台上，位置示意如下图，单臂吊参数：吊高6米，悬臂半径3米,吊重2吨，设计主体地台时请参照单臂吊地基的预埋件进行预埋件的配置。详见2T旋臂吊地基图，电源安装位置区域要求承重5吨。电源高度离地2.5米。单臂吊位置图单臂吊预埋件地基图整个EB设备安装完成后的效果图为:2.2EB设备采用自屏蔽结构,EB设备本身产生的辐射小于国家标准,可以安放在普通厂房内。厂房内应该有满足运进该EB设备的通道和安装空间。2.3控制室：EB设备的控制柜可以放在EB设备的附近不需专门的控制室，也可以与束下装置的控制系统放在一起。3、对供电系统的基本要求：设备方提供的EB设备及辅助设备用电情况见下表：序号设备名称用电容量接地要求备注1EB设备3相，380V,15kW小于0.5欧由配电柜输出至调压器再到EB设备电源2机械泵3相4线380V>4.5kW由EB控制柜提供和控制3分子泵单相220V、4.5kW配电引到控制柜内的分子泵电源4控制柜单相2kW配电引到控制柜5排风机3相，380V,3kW配电引到控制柜6另配36V（300W）电压配电用于维修照明。（土建方提供）总计：29kW,考虑到安全余量取40KW的容量较为合适。备注：制氮机（用户自己提供），3相，380V,约60kW。总配电柜建议位于EB设备附近，将配电配置到EB设备控制柜处，EB设备控制柜位置详见图纸EB设备在涂布机线上的布局4、对供水系统的基本要求：设备方提供的EB设备及辅助设备用冷却水情况见下表：序号设备名称流量入口水压水质入口水温备注1扫描盒2th0.4MPa软水或去离子水（防止管道结垢）<322分子泵0.5th3冷却靶1.5th4备用0.5t/h总计：4.5t/h（考虑到余量，总的水量取5t/h较为合适）注：冷却水系统应是封闭循环并防尘、防锈。EB设备水管原则上不应使用会生锈的管道并安装过滤装置。进出水接口先接至EB设备附件，具体位置由用户自己根据实际情况确定,EB设备就位后现场配做连接水管，管直径不小于50mm。EB设备的冷却水接口位于EB设备主体顶部，位置详见图纸EB设备在涂布机线上的布局5、对通风系统的基本要求5.1 EB设备工作时会产生臭氧，EB设备有1个的排风机，要求用DN100150玻璃钢或不锈钢管道将排风机连接到烟囱上（EB设备就位后现场配做连接管道），烟囱应高于附近10米内最高建筑2米，具体由土建设计人员根据国家有关规定确定，烟囱的位置可以位于室外，也可以位置EB设备排风接口正上方，EB设备排风接口位于EB设备主体顶部平台上，位置详见图纸EB设备在涂布机线上的布局。5.2 EB设备的机械泵工作时会产生少量油烟需排到排风管道内，土建设计人员根据国家有关规定设计厂房的通风时应将上面因素考虑在内。5.2EB设备就位后，将制氮机送气管道连接到EB设备相应接口处。制氮机建议位于EB设备附件，EB设备连接制氮机的接口位于EB设备主体顶部平台上，通径DN80。位置详见EB设备在涂布机线上的布局6、控制系统的基本要求EB设备辅机（循环风机、排风机和机械泵）的配电和控制由设备方提供，土建方负责将外网电缆引至设备方配电柜即可。水泵、制氮机的配电由土建方提供。根据生产工艺需求，EB设备系统与生产线接口信号要求如下：6.1 EB设备提供给生产线信号 输出模拟DC4-2OmA电流信号（负载电阻250-600Q）,用于生产线速度联动（0-最大速度）。 输出模拟DC4-2OmA电流信号（负载电阻250-600Q）,用于控制生产线氮气供给阀门控制信号。 输出设备故障信号（无源触点），触点电压24V,电流2A。运行是闭合，故障或停机时断开。 无源触点准备信号（可选），触点电压24V,电流2A。准备好后断开。6.2 生产线给EB设备信号生产线输出DC4-2OnIA模拟信号，对应生产线传动速度（0-最大速度）。输出生产线故障无源触点信号，触点电压24V,电流1A。运行时闭合，故障或者停机时断开。氮气机组给设备无源触点状态信号，触点电压24V,电流1A。正常运行时闭合，故障或者停机时断开。其如未尽事宜或需要修改之处,甲方：际华三五零九纺织有限公司（公章）甲方代表：年月日双方协商解决乙方：武汉久瑞电气有限公司（公章）乙方代表：年月日
