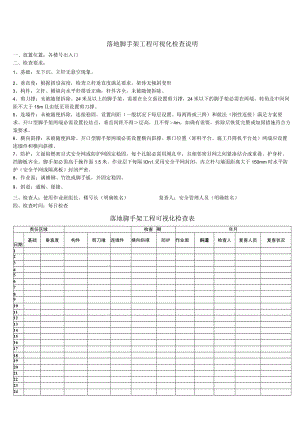

落地脚手架工程可视化检查说明一、放置位置：各楼号出入口二、检查要求：1、基础：无下沉、立杆无悬空现象。2、垂直度：根据搭设高度，检查立杆垂直度满足要求。架体无倾斜变形3、构件：立杆、横纵向水平杆搭设正确，杆件齐全，未被随便拆除。4、剪刀撑：未被随便拆除。24米及以上的脚手架，需要在全立面设置剪刀撑，24米以下的脚手架必需在两端、转角及中间间距不大于15m且由低至顶设置剪刀撑。5、连墙件：未被随便拆除，连接稳固。设置间距（一般状况下每层设置、每两跨或三跨）和做法（刚性连接）满足方案要求。开口型脚手架两端必需设置拉结点，垂直间距不得层高，且不得4m。如确有需要，拆除后恢笈完整或加固措施符合方案要求。6、横向斜撑：未被随便拆除。开口型脚手架两端必需设置横向斜撑。断口位置（卸料平台、施工升降机平台处）两端应设置连墙件和横向斜撑。7、防护：立面阻燃密目式安全网或防护网固定稳固，每个孔眼必需用绳扎牢，且相邻密目网之间紧凑结合或重叠。护身杆、挡脚板齐全。脚手架必需高于操作面1.5米。作业层下每隔IOn1.采用安全平网封闭，内立杆与墙面距离大于150mm时水平防护（安全平网或隔离板）封闭严密。8、作业面：满铺钢、竹笆或脚手板，并固定稳固。9、斜道：通畅、便捷。三、检查人：使用作业班组长、楼号长（明确姓名）复查人：安全管理人员（明确姓名）四、检查时间：每日检查落地脚手架工程可视化检查表责任区域检查E期年月日期基础垂直度构件剪刀撞连墙件横向斜撑防护作业面斜道检查人复查人员复查状况12345678910111213141516171819202122232425262728293031注：合格标“J,不合格标"X"。型钢悬挑脚手架工程可视化检查说明一、放置位置：各楼号每次悬挑层出入口二、检查要求：1、型钢：锚固件稳固、型钢无变形、无移位、固定螺栓无松动及缺失现象。2、垂直度：根据搭设高度，检查立杆垂直度满足要求。架体无倾斜变形3、构件：立杆、横纵向水平杆搭设正确，杆件齐全，未被随便拆除。4、剪刀撑：未被随便拆除。24米及以上的脚手架，需要在全立面设置剪刀撑，24米以下的脚手架必需在两端、转角及中间间距不大于15m且由低至顶设置剪刀撑。5、连墙件：未被随便拆除，连接稳固。设置间距（一般状况下每层设置、每两跨或三跨）和做法（刚性连接）满足方案要求。开口型脚手架两端必需设置拉结点，垂直间距不得层高，且不得4m.如确有需要，拆除后恢复完整或加固措施符合方案要求。6、横向斜撑：未被随便拆除。开口型脚手架两端必需设置横向斜撑。断口位置（卸料平台、施工升降机平台处）两端应设置连墙件和横向斜撑。7、钢丝绳等：每根悬挑梁外端设置的钢丝绳（直径不小于14mm）或钢拉杆、花篮螺栓与上层建筑结构进行斜拉结，连接稳固、松紧度符合要求。8、防护：立面阻燃密目式安全网或防护网固定稳固，每个孔眼必需用绳扎牢，且相邻密目网之间紧凑结合或重叠。护身杆、挡脚板齐全。脚手架必需高于操作面1.5米。悬挑层设置硬质（木板或钢板）防护，保证架体外立杆至墙面封闭严密，无孔洞。作业层下每隔Iom采用安全平网封闭，内立杆与墙面距离大于150mm时水平防护（安全平网或隔离板）封闭严密。9、作业面：满铺钢、竹笆或脚手板，并固定稳固。10、斜道：通畅、便捷。三、检查人：使用作业班组长、楼号长（明确姓名）复查人：安全管理人员（明确姓名）四、检查时间：每日检查型钢悬挑脚手架工程可视化检查表责任区域检查日期年月日期型钢垂直度构件剪刀撑连墙件横向斜撑钢丝绳等防护作业面斜道检查人复查人员复查状况123456789101112131415161718192021222324252627282930注：合格标“J”,不合格标"X”.上拉式型钢悬挑脚手架工程可视化检查说明一、放置位置：各楼号每次悬挑层出入口二、检查要求：I、型钢：型钢无变形、无移位、固定螺栓无松动及缺失现象。2、垂直度：根据搭设高度，检查立杆垂直度满足要求。架体无倾斜变形3、构件：立杆、横纵向水平杆搭设正确，杆件齐全，未被随便拆除。4、剪刀撑：未被随便拆除。24米及以上的脚手架，需要在全立面设置剪刀撑，24米以下的脚手架必需在两端、转角及中间间距不大于15m且由低至顶设置剪刀撑。5、连墙件：未被随便拆除，连接稳固。设置间距（一般状况下每层设置、每两跨或三跨）和做法（刚性连接）满足方案要求。开口型脚手架两端必需设置拉结点，垂直间距不得层高，且不得4m。如确有需要，拆除后恢复完整或加固措施符合方案要求。6、横向斜撑：未被随便拆除。开口型脚手架两端必需设置横向斜撑。断口位置（卸料平台、施工升降机平台处）两端应设置连墙件和横向斜撑。7、拉杆：每根悬挑梁外端设置钢拉杆、花篮螺栓与上层建筑结构进行斜拉结。与建筑结构连接的螺栓固定符合方案要求，且连接稳固。构件齐全，受力稳定。8、防护：立面阻燃密目式安全网或防护网固定稳固，每个孔眼必需用绳扎牢，且相邻密目网之间紧凑结合或重叠。护身杆、挡脚板齐全。脚手架必需高于操作面1.5米。悬挑层设置硬质（木板或钢板）防护，保证架体外立杆至墙面封闭严密，无孔洞。作业层下每隔IOm采用安全平网封闭，内立杆与墙面距离大于150mm时水平防护（安全平网或隔离板）封闭严密。9、作业面：满铺钢、竹笆或脚手板，并固定稳固。10、斜道：通畅、使捷。三、检查人：使用作业班组长、楼号长（明确姓名）复查人：安全管理人员（明确姓名）四、检查时间：每日检查上拉式型钢悬挑脚手架工程可视化检查表责任区域检查日期年月日期型钢垂直度构件剪刀撞连墙件横向斜撑拉杆防护作业面斜道检查人复查人员复查状况12345678910111213141516171819202122232425262728
