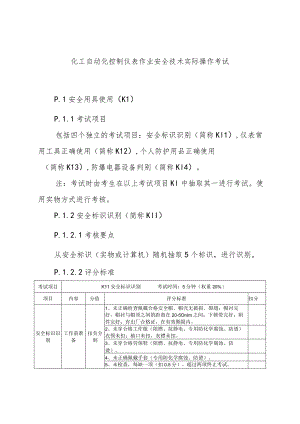

化工自动化控制仪表作业安全技术实际操作考试.docx

化工自动化控制仪表作业安全技术实际操作考试P.1安全用具使用（K1）P.1.1考试项目包括四个独立的考试项目：安全标识识别（简称Kl1）,仪表常用工具正确使用（简称K12）,个人防护用品正确使用（简称K13）,防爆电器设备判别（简称Kl4）。注：考试时由考生在以上考试项目Kl中抽取其一进行考试。使用实物方式进行考核。P.1.2安全标识识别（简称KlI）P.1.2.1考核要点从安全标识（实物或计算机）随机抽取5个标识，进行识别。P.1.2.2评分标准考试项目K11安全标识识别考试时间：5分钟（权重20%）项目内容分值评分标准扣分安全标识识别工作前准备扣负分制1、未正确检查佩戴合格安全帽。帽壳无破损、裂缝；帽衬完好，帽衬与帽顶之间的距离在20-5OnIm之间；下顿带完好；附件完好；有出厂合格证，在有效期限内。2、未穿合格工作服（阻燃、抗静电、专用防化学腐蚀、防烫）衣领未扣；袖口未扣，衣襟未扣。3、未穿合格劳保鞋（阻燃、抗静电、专用防化学腐蚀、防烫）。4、未正确佩戴手套（专用防化学腐蚀、防烫）。5、未检查，每缺一项（扣0.5分）、超过两项终止考试。项目内容分值评分标准扣分安全标识识别1001、按照指定的作业场景（选择禁止标志（2个）、警告标志、提醒标志、执行标志、共五个标示牌），根据场景正确悬挂，每个场景（得20分）2、悬挂错误每个场景（扣20分），扣完为止。合计100分考试项目K11安全标识识别考试时间：5分钟（权重20%）P.1.2.3设备配备序号设备参考型号/规格数量备注1警告标识符合国家相关技术要求若干必须配备2禁止标识符合国家相关技术要求若干必须配备3提示表示符合国家相关技术要求若干必须配备4指示标识符合国家相关技术要求若干必须配备注：此配备数量为每个考试工位配备标准。P.1.3仪表常用工具正确使用（简称K12）P.1.3.1考核要点万用表正确选择量程档位（电压、电流、电阻）和量程；标准表选用符合标准（精度、量程）；信号发生器选择档位（电压、电流、输出值）等。P.1.3.2评分标准考试项目K12仪表常用工具仪器正确操作考试时间：5分钟（权重20%）项目内容分值评分标准扣分仪表常用工具正确操作工作前准备扣负分制1、未正确检查佩戴合格安全帽。帽壳无破损、裂缝；帽衬完好，帽衬与帽顶之间的距离在20-5Omln之间；下须带完好；附件完好；有出厂合格证，在有效期限内。2、未穿合格工作服（阻燃、抗静电、专用防化学腐蚀、防烫）衣领未扣；袖口未扣，衣襟未扣。3、未穿合格劳保鞋（阻燃、抗静电、专用防化学腐蚀、防烫）。4、未正确佩戴手套（专用防化学腐蚀、防烫）。5、未检查，每缺一项（扣5分）、超过两项终止考试。标准表正确选用201、正确选用标准表，选用错误、精度不符合标准（扣10分）量程选用不合理（扣10分）万用表正确选用501、正确选用万用表，选用错误（扣10分）2、未检查万用表（扣10分）3、档位选择错误（扣10分）4、测量时转换量程档位（扣10分）5、测量时不符合安全操作规程（扣10分）信号发生器正确使用301、信号发生器输出信号档位错误（扣15分）2、信号发生器输入信号档位错误（扣15分）合计100分P.1.3.3设备配备序号设备参考型号/规格数量备注1被测仪表420mA信号，0.25级若干必须配备2标准表数字电压表若干必须配备数字电流表若干标准电阻箱若干3万用表符合国家相关技术要求若干.必须配备.4信号发生器符合国家相关技术要求若干必须配备524VDC仪表电源符合国家相关技术要求若干必须配备6螺丝刀符合国家相关技术要求若干必须配备序号设备参考型号/规格数量备注7扳手符合国家相关技术要求若干必须配备8钳子符合国家相关技术要求若干必须配备9连接导线符合国家相关技术要求若干必须配备注：此配备数量为每个考试工位配备标准。P.1.4个人防护用品正确使用（简称K13）P.1.4.1考核要点从安全防护用具（梯子、验电器、安全带、防静电用具等）中随机抽取2种，由考生进行操作演示。P.1.4.2评分标准考试项目个人防护用品正确使用（K13）考试时间：10分钟（权重20%）项目内容分值评分标准扣分个人防护用品正确使用工作前准备扣负分制1、未正确检查佩戴合格安全帽。帽壳无破损、裂缝；帽衬完好，帽衬与帽顶之间的距离在20-5Omm之间；下须带完好；附件完好；有出厂合格证，在有效期限内。2、未穿合格工作服（阻燃、抗静电、专用防化学腐蚀、防烫）衣领未扣；袖口未扣，衣襟未扣。3、未穿合格劳保鞋（阻燃、抗静电、专用防化学腐蚀、防烫）。4、未正确佩戴手套（专用防化学腐蚀、防烫）。5、未检查，每缺一项（扣5分）、超过两项终止考试。正确使用个人防护用品1001、随机抽取两种安全防护用具（梯子、验电器、安全带、防静电用具）正确使用每种安全防护用具（得50分）2、未正确使用、使用方法不规范、违反安全规章，每一项（扣10分）扣完为止合计100P.1.4.3设备配备序号设备参考型号/规格数量备注1梯子符合国家相关技术要求若干必须配备2验电器符合国家相关技术要求若干必须配备3安全带符合国家相关技术要求若干必须配备4防静电用具符合国家相关技术要求若干必须配备注：此配备数量为每个考试工位配备标准。P.1.5个人防护用品正确使用（简称K14）P.1.5.1考核要点辨识仪表防爆方法和防爆等级；指出该仪表适用危险场合的代表性物质；说明该仪表允许操作的条件。P.1.5.2评分标准考试项目K14防爆仪表防爆标志辨识考试时间：5分钟（权重20%）项目内容分值评分标准扣分防爆仪表防爆标志辨识工作前准备负制扣分1、未正确检查佩戴合格安全帽。帽壳无破损、裂缝；帽衬完好，帽衬与帽顶之间的距离在20-5Omm之间；下瓶带完好；附件完好；有出厂合格证，在有效期限内。2、未穿合格工作服（阻燃、抗静电、专用防化学腐蚀、防烫）衣领未扣；袖口未扣，衣襟未扣。3、未穿合格劳保鞋（阻燃、抗静电、专用防化学腐蚀、防烫）。4、未正确佩戴手套（专用防化学腐蚀、防烫）。5、未检查，每缺一项（扣5分）、超过两项终止考试。仪表防爆标志辨识1001、辨识仪表防爆方法和防爆等级；防爆方法识别错误（扣20分）；防爆等级识别错误（扣20分）2、指出仪表适用危险场合的代表气体；答案错误（扣30分）3、说明仪表允许操作的条件；答案错误（扣30分）合计100P.1.5.3设备配备序号设备参考型号/规格数量备注1带防爆标识的防爆仪表符合国家相关技术要求若干必须配备注：此配备数量为每个考试工位配备标准。P.2科目二P.2.1安全操作技术（K2）P.2.1.1考试项目包括六个独立的考试项目：带控制点工艺流程图符号识别（简称K21）,智能安全栅参数设置（简称K22）,仪表联锁的摘除与投用（简称K23）,智能仪表的正确校验（简称K24）,调节阀的故障处理（简称K25）,调节回路的参数设置与投用（简称K26）o注：考试时由考生在以上K2考试项目中抽取其一进行考试。使用实物（或部分电子化）方式进行考核。P.2.2带控制点工艺流程图符号识别（简称K21）P.2.2.1考核要点从流程图中随机指定5个与安全有关的仪表设备符号，要求考生进行解释说明。P.2.2.2评分标准考试项目K21带控制点工艺流程图符号识别考试时间：5分钟（权重40%）项目内容分值评分标准扣分带控制点工艺流程图符号识别.操作前准备工作负制扣分1、未正确检查佩戴合格安全帽。帽壳无破损、裂缝；帽衬完好，帽衬与帽顶之间的距离在20-5Omnl之间；下须带完好；附件完好；有出厂合格证，在有效期限内。2、未穿合格工作服（阻燃、抗静电、专用防化学腐蚀、防烫）衣领未扣；袖口未扣，衣襟未扣。3、未穿合格劳保鞋（阻燃、抗静电、专用防化学腐饨、防烫）。4、未正确佩戴手套（专用防化学腐蚀、防烫）。5、未检查，每缺一项（扣5分）、超过两项终止考试。安全仪表符号识别1001、共4个安全仪表符号，每错误一个（扣25分），扣完为止。合计100P.2.2.3设备配备序号设备参考型号/规格数量备注1带控制点的工艺流程图符合国家相关技术要求若干必须配备注：此配备数量为每个考试工位配备标准。P.2.3智能安全栅参数设置（简称K22）P.2.3.1考核要点用符合智能安全栅通信协议要求的手操器对组态参数进行安全设置。P.2.3.2评分标准385考试项目K22智能安全栅参数设置考试时间：3分钟（权重40%）项目内容分值评分标准扣分智能安全栅参数设置操作前准备工作扣负分制1、未正确检查佩戴合格安全帽。帽壳无破损、裂帽衬完好，帽衬与帽顶之间的距离在20-50三之间；下须带完好；附件完好；有出厂合格证，在有效期限内。2、未穿合格工作服（阻燃、抗静电、专用防化学腐蚀、防烫）衣领未扣；袖口未扣，衣襟未扣。3、未穿合格劳保鞋（阻燃、抗静电、专用防化学腐蚀、防烫）。4、未正确佩戴手套（专用防化学腐蚀、防烫）。5、未消除人体静电。6、未检查工艺操作站各附件是否可以正常使用，动作灵活；无任何报警及异常声光。7、未检查，每缺一项（扣0.5分）、超过两项终止考试。设备连接201、无法正常通信（扣10分）2、电源连接错误（扣10分）参数设置801、设置位号错误（扣20分）2、设置传感器型号错误（20分）3、设置量程错误（扣20分）4、设置故障输出状态错误（扣20分）合计100P.2.3.3设备配备序号设备参考型号/规格数量备注1上位机符合国家相关技术要求若干必须配备2编程适配电缆符合国家相关技术要求若干必须配备3智能安全栅符合国家相关技术要求若干必须配备424VDC稳压电源符合国家相关技术要求若干必须配备5工具盒符合国家相关技术要求若干必须配备注：此配备数量为每个考试工位配备标准。P.2.4仪表联锁的摘除与投用（简称K23）P.2.4.1考核要点正确办理联锁摘除；恢复相关票证；妥善处理异常。P.2.4.2评分标准考试项目K23仪表联锁的摘除与投用考试时间：20分钟（权重40%）项目内容分值
