光伏发电项目PHC管桩施工方案.docx

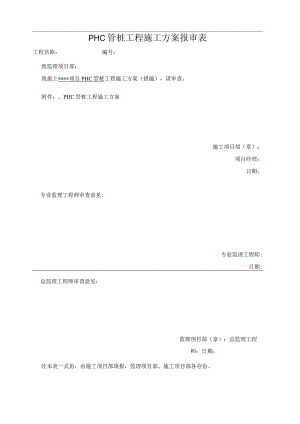

PHC管桩工程施工方案报审表工程名称：编号：致监理项目部：现报上*项目PHC管桩工程施工方案（措施），请审查。附件：、PHC管桩工程施工方案施工项目部（章）：项目经理：日期：专业监理工程师审查意见:专业监理工程师:日期:总监理工程师审查意见：监理项目部（章）：总监理工程师：日期：注本表一式份，由施工项目部填报，监理项目部、施工项目部各存份。项目工程PHC管桩工程施工方案批准审核编制二O一八年三月十六日目录第一章项目概述4一、工概概况41、场地地质条件42、周围环境43、施工用水44、施工用电4第二章施工平面布置5一、管桩运输路线5二、运输方式5第三章桩基专项施工方案5一、工程量5二、测量施工方案5三、桩基础工程施工方案7四、管桩专项施工方案8六、管桩施工方法和技术措施10第四章、质量保证措施12一、质量保证体系12二、施工质量保证措施13三、设备材料保证措施14第五章桩基础施工进度计划14第六章打桩施工安全措施16一、安全管理机构及责任制161、安全管理组织机构162、安全管理责任制163、安全规章制度16二、安全教育管理17三、特殊工种安全管理17四、施工用电安全管理17五、机械设备安全管理17第七章施工机械、人员计划19一、施工机械设备计划19二、劳动力投入计划19第八章、环境保护措施20第一章项目概述一、工概概况光伏扶贫项目，位置所在*重镇，也是*省268个中心镇之一。全镇幅员面积300多平方公里，辖2个居委会、15个村委会，总人口2.9万。镇内交通发达，省道悦怀线贯穿全镇；商贸繁荣，是周边县镇物资重要集散地；资源丰富，以水电和瓷土为龙头的资源成为推动全镇经济发展的大动脉。二、工程地质条件1、场地地质条件项目场址位于*村，场地地形主要为丘陵、山间平地等，地块中间有小池塘，地形略有起伏，地表植被为杂草和低矮灌木、荒废砂糖橘。2、周围环境项目位于*村，项目场址地理坐标位于北纬23°18'43”,东经112°06'32”,所在地属一个小范围区域。一西江贯穿全县，拥有2(Mx)吨级货轮通航能力，建有年吞吐量100万吨以上的国家二类口岸集装箱码头，水路通穗港澳。光伏电站设备及建筑材料可经水路、汽车直接运抵电站。3、施工用水本工程高峰期用水量为80m3d0现场临时用水水源打井取水，现场设置40蓄水池。施工期间生活用水采用水质满足生活要求的供水。施工用水的管理由总承包方统一规划，运行和维护由施工单位统一负责。施工中应合理调配施工用水，避免施工高峰用水量集中，同时施工中应注意节约用水，避免长流水。4、施工用电本工程施工电源兼厂用变容量为315kWo电站施工用电将从附近IOkV电网引接，长度约2千米，经变压器降压后供钢筋(钢结构)、模板制作加工等生产、生活设施用电。场内设置容量为250kVA的低压站用变压器和单母线接线的0.4kV低压配电段，为站用负荷供电。施工时作为施工电源，光伏电站建成后此电源作为备用电源。同时配置功率为275kVA柴油发电机1台，工作期为4个月。第二章施工平面布置一、管桩运输路线目前进场道路选择了现有村道作为进场道路，进村道路约3公里二、运输方式管桩从生产厂家运输到集中料场采用大型运输汽运车辆进行运输，到指定料场后用吊车进行卸车，在现场指定料场运输到施工场地范围采用中小型运输拖板车，管桩车辆直接运输到施工场区。第三章桩基专项施工方案一、工程量该桩基础工程采用以下型号管桩：PHC-300AB(70)其工程量为：3米、3.5米、4米、4.5米、5米、5.5米、6米。现场用量合计约7万米(暂定工程量)。二、测量施工方案1、测量准备在专业测绘人员定点后施工放线测量由我公司经过培训合格的专业放线员负责施测。全站仪、水平仪等仪器均定期及时送计量部门检验合格后使用，同时安排专人保管并加强维护保养，以及保护各种仪器、工具等处于良好的工作状态。测量控制点根据要求尽量布置在建筑物附近，做到控制面广，定位、放线方便，距建筑物有一定距离，并距土方开挖线5m以外，以便于长期保存。1.1 与地勘单位办理交桩交点手续，共同进行桩点具体位置的确认，填制“施工测量控制点交桩记录表”作为施工测量放线的依据。1.2 了解设计意图，掌握工程总体布局、工程特点、施工部署、进度情况、周围环境、现场地形、定位依据、定位条件，做好内业计算工作。1.3 进行测量仪器的检定，检校专用仪器的配备，准备测量资料和表格。1.4 建立定位依据的桩点与道路平面控制网、标高控制网及平面设计图之间的对应关系，进行核算。1.5 为保证施工测量的连续性和一致性,在施工现场设置足够数量的互相通视的坐标控制点及高程水准点，根据设计图坐标控制点,用经纬仪敷设三级坐标控制。1.6 控制点并与已交底坐标控制点联网做闭合测量,闭合角度差在允许范围内平差分配得各控制坐标点，这些桩点设置在施工现场内浇灌碎保护，桩点用钢筋桩面刻十字丝保存。此外,每6(M00米设1个水准点并作闭合导线测量,闭合差在允许范围内平差分配得各水准点。设置的坐标控制网及各水准点每隔一月左右做一次复核测量,防止各点的沉降或碰动。1.7 测量工作总体安排及仪器设备：根据工程的总体部置，项目部设置测量部，负责整个项目测量工作的协调。配备、全站仪2台、水准仪1台。2、光伏阵列桩基基础放线2.1 施工测量的主要内容现场观察了解施工现场地物地貌和周围环境，依据建筑总平面图及规划图了解确定现场的大致范围，与建设单位、监理单位沟通，进行平面布置，为施工做好准备。2.1.1 复核坐标点。2.1.2 依据坐标点放方格控制网。2.1.3 打方格网控制桩。2.1.4 依据控制网放出阵列控制线。2.1.5 水平标高的布置。3、建立控制网具备条件后，测量放线人员进场后，根据总平面图要求，根据地勘单位提供坐标点及标高，依据坐标点及水准点标高引进施工现场，坐标点及水准点标高，建立现场控制网，设立专区控制测量标桩，控制网建立后，施工现场周边插上小旗，作好标记。我公司根据建设单位提供的坐标点用全站仪进行控制网的布设，之后进行测量放线。4、标高点的设置4.1 请建设单位单位提供基准标高，用水准仪将基准标高引入到施工区域，用水平仪测出各桩位的自然面的标高，一是为了给设计提供标高依据，二是对阵列之间的标高差进行调整。4.2 各标高差标在高程控制网中，将设计值、实际值、高差记录下来。5、测量技术标准测量技术标准见下表序号项目允许值1水准闭合差12k2导线方位角闭合差±40n3直接丈量测距偏差1/50006、测量保证措施6.1 坚持先整体后局部和高精度控制低精度的工作程序，先测设场地整体的平面控制网和标高控制网，再以控制网为依据进行各局部建筑物的定位，放线和标高测设，做到依据正确，方法科学，严谨有序，步步校核，结果正确。6.2 在测量精度满足工程需要的前提下，力争做到简便、快捷、测设合理、科学。6.3 测量记录做到原始、正确、完整、工整，坚持测量作业与计算工作步步有校核。三、桩基础工程施工方案本工程桩基础施工主要为光伏阵列基础管桩（独立桩基）、观景廊基础的施工。根据施工设计图，由于施工区域较大，光伏阵列基础包括8个施工区。1、技术准备1.1 认真组织图纸会审和学习有关技术文件，编制作业指导书，编制各施工工种图件。1. 2认真组织施工技术及安全交底工作。1.3 根据水准点及坐标基点，测放基础轴线及各桩位点，交项目技术管理部门复检。1.4 按有关规范要求对进场的原材料进行自检，自检合格后报甲方及监理验收。1.5 备齐施工用全站仪、水准仪、经纬仪、钢尺、计算器等仪器工具以及施工用的各类表格。其中经纬仪、水准仪等计量工具应是有关单位校验合格的产品。1.6 现场悬挂各种施工技术操作牌，如焊接操作规程、送桩施工技术规程等各种标牌。1.7 召开全体施工技术人员会议，进行全面的技术和质量交底，明确各施工负责人、技术负责人、质量检验员、记录员等有关人员的职责范围，认真学习各种技术规范和设计图纸、施工工艺、技术操作规程等，使施工人员明确设计意图，掌握施工要领。同时教育和引导施工人员全面提高质量意识，充分认识尊重工程监理人员的意见和建议，增强质量责任感。1. 8做好各工序施工人员的技术交接工作。2、工程准备1.1 项目部成立后，立即进入工作状态，管理人员进驻工地，搞好生产临设及施工人员的生活设施的建设。1.2 做好施工设备的进场、组装和试运行工作，保持机械设备处于性能完好的待命状态。2. 3落实施工临设、道路、施工用水电的工作。2. 4组织好零星材料及设备易损件的采购工作。2.1 将材料按要求堆放在指定的地点，同时做好各类材料的入库、出库和保管工作。2.2 根据工地的实际情况，全面布置施工现场，绘制施工平面图，做到材料堆放整齐有序。2.3 现场做好施工安全标志牌的工作。2. 8制定各种施工管理制度，安全、文明生产制度，并落实到各个施工人员。3、材料采购作业程序2.1 材料主管和采购员一起落实材料的产地、产量、质量和运距。3. 2落实运输商的运力和运输价格。3. 3杜绝不合格管桩进场。3.4质检员负责场内材料质量和数量的全面监督，各种材料进场都有收料记录。场内二次搬运、收料由机长负责验收。四、管桩专项施工方案1、新技术的应用采用计算机信息管理技术：使计算机在网络计划、工期进度、成本控制、计划与统计、劳动力、工程质量、文件与资料管理、优化设计等方面充分得到应用，使管理规范化、系统化、正规化。2、施工顺序管桩施工顺序按照先试验，后施工的原则，本工程施工顺序为：先施工试验桩,再施工工程桩,工程桩按先内后外顺序施工。施工准备一测放桩位一检验桩位一钻机定位一压桩一接桩一压桩。3、放线定位定位放线是以有关部门给出的已知建筑红线坐标、基准水准点为基础，由建设单位放出本工程的基准点和基准线，同时，在建筑物的连角处引出能控制建筑物横纵轴的控制点，并固定牢靠，桩基施工完毕后移交土建施工单位。然后依据设计图纸由我方确定桩位，为确保本工程施工测量质量，在现场建立施工方格控制网，并将测量控制网的控制桩延伸到施工影响区外。控制桩埋设要牢固稳定，做好保护以免因碰撞造成控制桩移位、偏斜。4、材料进场质量检验管桩进场后由专业质量检查员会同专业技术管理人员，对所有到场的管桩进行外径、壁厚、桩身、长度、桩身弯曲度等有关尺寸的测量检验，并详细记录。同时应对桩身外观质量进行仔细地查验，检查桩身是否粘皮麻面、内外表面是否露筋、表面是否有裂缝、是否断头脱头、桩套箍是否凹陷、表面碎是否坍落等情况，不符合管桩规范要求的及设计图纸的，责令厂家运回。5、管桩的吊装、堆放6、管桩吊装采用两支点吊法或两端钩吊法。7、管桩堆放场地压实整平，堆放底层应在两支点法吊点位置放好垫木，垫木支承点应在同一平面上。若堆放场地地基经过特殊处理，也可采用着地平放，并采取可靠的防滚、防滑措施。产品应按规格、类型分别堆放，堆放层数应符合下表规定。外径（mm）300400500600堆放层数9878、管桩运输过程中支点应符合两支点法位置，并采取可靠的防滚、防滑措施。六、管桩施工方法和技术措施1、管桩静压过程中的质量管理措施1.1 底桩定点静压桩基就位前，在原桩位放线
