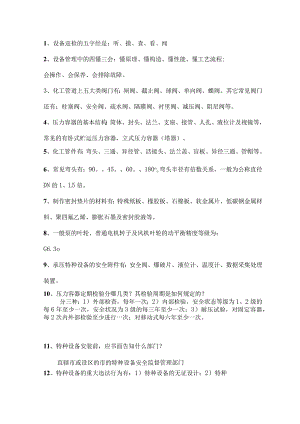

化工培训之化工设备常识性知识.docx

1、设备巡检的五字经是：听、摸、查、看、闻2、设备管理中的四懂三会：懂原理、懂构造、懂性能、懂工艺流程;会操作、会保养、会排除故障。3、化工管道上五大类阀门有：闸阀、截止阀、球阀、单向阀、蝶阀。其它常见阀门还有：柱塞阀、安全阀、疏水阀、隔膜阀、衬里阀、减压阀、阻尼阀等。4、压力容器的基本结构：筒体、封头、法兰、支座、接管、人孔、液位计及视镜等，常见的有卧式贮运压力容器，立式压力容器（塔器）。5、化工管件有：弯头、三通、异径管、活接头、法兰盖、盲板、异径三通、管帽等。6、常见弯头有：90。、45。、60。、180oo弯头半径有倍数关系，一般为公称直径DN的1、L5倍。7、制作密封垫片的材料有：特殊纸板、橡胶板、石棉板、软金属片、低碳钢金属材料、聚四氟乙烯、膨胀石墨及密封胶液等。8、一般泵的叶轮、普通电机转子及风机叶轮的动平衡精度等级为：G6.3o9、承压特种设备的安全附件有：安全阀、爆破片、液位计、温度计、数据采集处理装置。10、压力容器定期检验分哪几类？其检验周期是如何规定的？分三种：1）外部检查，每年一次；2）内部检验，安全状态等级为1、2级的每6年至少一次，安全状况为3级的每三年至少一次；3）耐压试验，对固定容器，每2次内外部检验至少进行一次；对移动式每六年至少一次。11、特种设备安装前，应书面告知什么部门？直辖市或设区的市的特种设备安全监督管理部门12、特种设备的重大违法行为有：1）特种设备的无证设计；2）特种设备的无证使用；3）特种设备的无证安装、改造、维修；4）特种设备的无证操作；5）特种设备的无定期检验。13、在用锅炉安全阀每年至少校验：一次。14、管道法兰密封面名称及代号：按国标规定法兰密封面名称及代号如下：平面：FF；凸面：RF；凸凹面：MF；梯槽面:TG；环连接面：RJ15、钢材的品种有钢板、钢管、型钢等。钢板：钢板分薄钢板、中钢板、厚钢板三类。钢管：钢管分有缝钢管、无缝钢管、螺旋管三类。16、型钢有哪些种类：如圆钢、方钢、六角钢、扁钢、角钢（等边、不等边）、槽钢及工字钢、H型钢等。17、绝对压强、表压、真空度与大气压强的相互关系如何？绝对压强二表压十大气压强；真空度二大气压强-绝对压强。18、IMPa=（103）KPa=（I06）Pa°19、108X4钢管通常来说公称直径为：100mm,厚度4mm。20、离心泵主要性能参数有：流量、扬程、转速、效率等。21、润滑油的性能指标有：粘度、闪点、凝点、酸值、机械杂质、灰份、油性（润滑性）、极压性、水份等22、常用钢铁牌号表示方法：Q235BF含义Q一钢材的屈服强度“屈”字的拼音首位字母235屈服点（强度）值MPaB-质量等级，常见有A、B、C、DF沸腾钢（b一半镇静钢、Z一镇静钢、tz特殊镇翰钢）23、灰铸铁：HTI50含义HT-灰铸铁代号；150抗拉强度24、阀门型号开头字代表了阀门类型：ZjlqdgxhaysZ闸板阀；J一截止阀；L节流阀；Q一球阀；D蝶阀；G隔膜阀；X旋塞阀；A安全阀；S疏水阀；Y减压阀；H止回阀/底阀25、阀门型号开头字母后面阿拉伯数字代表了连接形式：12467891内螺纹；2外螺纹；4法兰；6焊接；7一对夹；8卡箍；9一卡套26、阀芯与阀座密封面或衬里材料代号分别代表了什么材料：TXNHBhdyqcjpT一铜合金；X橡胶；N-尼龙塑料；H-合金钢；B-巴氏合金；D-渗氮钢；Y-硬质钢；Q一衬铅；C搪瓷；J一衬橡胶；P渗硼钢27、写出以下阀门字母数字各表示的含义？Q21H-40P-25:球阀，手动外螺纹直通式，阀芯为合金钢，阀体材质为lCrl8Ni9Ti,工作压力为4.0MPa,公称直径为25J41H-25P-100：截止阀，法兰连接，手动式，阀芯为合金钢，阀体材料为ICrI8Ni9Ti,工作压力为2.5MPa,公称直径为100。J41B-25-50：截止阀，法兰连接，阀芯材料为锡基轴承合金，工作压力为2.5Mpa,公称直径为50G41CJ-6-100：隔膜阀，法兰连接，阀芯材料为碳钢衬胶，压力为0.6Mpa,公称直径为100oZ744W-2.5-600：闸板阀，液动，法兰连接，双闸板，由阀体直接加工密封材料，工作压力为0.25Mpa,公称直径600.D341X-10-300：蝶阀，蜗轮传动，法兰连接，单闸板，阀芯密封为橡胶，工作压力压力为LOMPa,公称直径为300。28密封面形式密封面形式凸面凹面凸面样面槽面全平面环连接面代号RFFMMTGFFRJ29、法兰标准有两大体系：欧洲管法兰体系、美洲法兰体系欧洲管法兰体系(DIN,GB,JB,HG20592)：公称压力：0.1,0.25,0.6,1.0,1.6,2.5,4.0,6.4,10.0,16.0,25.0,32.0,40.0,Mpa；公算通径：15600mi;法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖；法兰密封面有：平面、凹面、凹凸面、棚槽面、橡胶环连接面、透镜面及膜片焊接面；美洲法兰体系：美国ANSIB16.5钢制管法兰及法兰管件(包括ANSI,GB,HG20615)；公称压力：150psi(2.OMpa),300psi(5.OMpa),400si(6.8Mpa),600psi(10.OMpa),900psi(15.OMpa),1500psi(25.OMpa),2500psi(42.OMpa)；公算通径:64000mm;法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖;法兰密封面：凹面、凹凸面、桦槽面、金属环连接面。30、我国钢制管法兰国家标准体系为GB标准1）、公称压力:0.25Mpa42.OMpa系歹IJ1：PNl.0,PNl.6,PN2.0,PN5.0,PNlO.0,PN15.0,PN25.0,PN42（主系列）；系列2：PNO.25,PNO.6,PN2.5,PN4.0其中PNO.25,PNo.6,PNl.0,PNl.6,PN2.5,PN4.0共6个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。在GB标准中，从属于欧洲法兰体系的公称压力级最大的为4Mpa,从属于美洲法兰体系的公称压力级最大为42Mpao2）、公称通径：Iomm4000mm31、法兰的结构形式：整体法兰：螺纹法兰、焊接法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、板式平焊法兰；法兰盖（盲孔法兰）；单元法兰：松套法兰、对焊环松套带颈法兰、对焊环松套板式法兰、平焊环松套板式法兰、板式翻过松套法兰；32、法兰密封面：平面、凹面、凹凸面、桦槽面、环连接面。33、常见使用螺栓材料：一般水线、压缩空气等非重要管线多为35A#碳钢螺栓；易燃易爆有毒介质管线多为35CrMoA30CrMo材质；高温高温管道法兰螺栓使用:5102ICrMoV55020CrMOV、2ICrMoV57020CrMoVTiB、20CrMoVnBTiB6002Crl2WMoVNbB650GH213234、仓库领用管道法兰连接螺栓时，大小与长度关系有何大致规律？M16螺栓使用几号梅花扳手？如M16：压力等级PN2.5MPa时，长度为直径的5倍，即领用M16X80；压力等级PN>2.5MPa时，长度为直径的5倍+10,即领用M16x900如M20：压力等级PN2.5MPa时，长度为直径的5倍，即领用M20X100；压力等级PN>2.5MPa时，长度为直径的5倍+10,即领用M20xll00注：【不适用压力等级大于等于6.0MPa以上，但数值可借鉴参考】一定规格的螺栓，对应使用相应的梅花扳手，通常情况是：螺栓公称尺寸XL5,如M16螺栓，梅花扳手使用为16*1.5=24号；M20螺栓，梅花扳手使用为20*1.5=30号。使用梅花扳手时，尽量往最接近数去拿用。35、常见垫片有哪些？非金属垫片：例如：石棉垫片、合成树脂垫片、橡胶垫片、无石棉纤维橡胶垫片、柔性石墨金属复合垫片、聚四氟乙烯垫片。半金属垫片：例如：缠绕式垫片、波形垫片、金属缠绕垫片、金属齿形复合垫片、金属包覆垫片。金属垫片。例如：铜、铝、铁、钢、金属平垫。36、常见金属缠绕垫片类型有哪些？常见金属缠绕垫片有四类：基本型；带内外环缠绕垫；带内环；带外环。37、D1222型号缠绕垫片，型号中各位置的数字含义？如D1222型号缠绕垫片：D:带内外加强环型缠绕垫片第一位数字：外环材质：1低碳钢(20#)第二位数字：主体材质的内嵌材料2：0Crl8Ni9(304)第三位数字：主体材质的外包材料2：柔性石墨带第四位数字：内环材质2：0Crl8Ni9(304)详细说明：第一位数字：外环材质0：无外环；1：低碳钢(20#)；2：0Crl8Ni9(304)；3：0Crl7Nil2Mo2(316)；4：00Crl7Nil4Mo2(316L)第二位数字：主体材质的内嵌材料2：0Crl8Ni9(304)；3：OCrHNi12Mo2(316)；4：00Crl7Nil4Mo2(316L)第三位数字：主体材质的外包材料1：特制石棉纸；2：柔性石墨带；3：聚四氟乙烯；4：特制非石棉板第四位数字：内环材质0：无内环；1：低碳钢(20#)；2：0Crl8Ni9(304)；3：0Crl7Nil2Mo2(316)；4：00Crl7Nil4Mo2(316L)38、往复压缩机最易磨损的器件有哪些？气阀阀片、弹簧、垫子、铜套、曲轴、轴瓦、活塞环、活塞、缸套、填料、支承环等。39、轴承等级由低至高依次排列，请问B级为低级还是最高级？G、E、D、C、B。B为高级40、三角带的周长指的是外周长还内周长？三角带的夹角是多少度？内周长，夹角40±1度41、滚动轴承常见的故障及原因是什么？1）、轴承发热：（1）润滑油供应不充分或选号不对（2）有杂物侵入（3）安装不正确；2）、声音不正常：（1）轴承滚道剥落或滚道损坏（2）支架散（3）轴承严重缺油（4）滚道和钢球有麻点；3）、传动不灵活：（1）轴承附件如密封件有松动或摩擦（2）轴承被油污或污物卡住（3）轴承内外环与轴承箱配合不好过松或过紧。42、大型电机不能连续起动，最多不能超过几次？不能超过三次。每三次的间隔时间应为30分钟，经三次以后要间隔4小时。停车过程中如果停不下来，不准再按起动电钮，应及时找电工联系。43、什么是特种设备？特种设备是指对人身和财产安全有较大危险性的锅炉、压力容器（含气瓶）、压力管道、电梯、起重机械、客运索道、大型游乐设施、场（）内专用机动车辆等8大类设备设施，以及法律、行政法规规定适用本法的其他特种设备。44、什么是固定式压力容器？固定式压力容器是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为（1）最高工作压力大于或者等于O.IMPa（表压）；（2）容积大于或者等于30L且内直径（非圆形截面指截面内边界最大几何尺寸）；（3）盛装介质为气体、液化气体和最高工作温度高于或者等于标准沸点的液体。45、压力容器的分类与压力等级划分？按压力容器在生产工艺过程中的作用原理，分为反应压力容器、换热压力容器、分离压力容器、储存压力容器。具体划分如下：1）、反应压力容器（代号R）。2）、换热压力容器（代号E）3）、分离压力容器（代号S）4）、储存压力容器（代号C,其中球罐代
