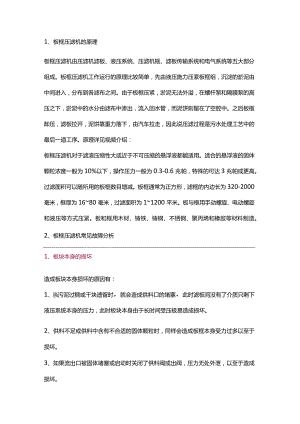

技能培训资料之板框压滤机基础知识.docx
1、板框压滤机的原理板框压滤机由压滤机滤板、液压系统、压滤机框、滤板传输系统和电气系统等五大部分组成。板框压滤机工作运行的原理比较简单，先由液压施力压紧板框组，沉淀的淤泥由中间进入，分布到各滤布之间。由于板框压紧，淤泥无法外溢，在螺杆泵和隔膜泵的高压之下，淤泥中的水分由滤布中渗出，流入回水管，而泥饼则留在了空腔中。之后板框卸压，滤板拉开，泥饼靠重力落下，由汽车拉走，因此说压滤过程是污水处理工艺中的最后一道工序。原理详见视频介绍：板框压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3-0.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为320-2000毫米，框厚为1680毫米，过滤面积为11200平米。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。2、板框压滤机常见故障分析1、板块本身的损坏造成板块本身损坏的原因有：1、当污泥过稠或干块遗留时，就会造成供料口的堵塞，此时滤板间没有了介质只剩下液压系统本身的压力，此时板块本身由于长时间受压极易造成损坏。2、供料不足或供料中含有不合适的固体颗粒时，同样会造成板框本身受力过多以至于损坏。3、如果流出口被固体堵塞或启动时关闭了供料阀或出阀，压力无处外泄，以至于造成损坏。4、滤板清理不净时，有时会造成介质外泄，一旦外泄，板框边缘就会被冲刷出一道一道的小沟来，介质的大量外泄造成压力无法升高，泥饼无法形成。对应故障的排除的方法：1、使用尼龙的清洗刮刀，除去进料口的泥2、完成这个周期，减少滤板容积3、检查滤布，清理排水口，检查出口，打开相应阀门，释放压力4、仔细清理滤板，修复滤板2、板框间渗水造成板框间渗水的原因主要有：1、液压低2、滤布褶皱和滤布上有孔3、密封表面有块状物。板框间渗水的处理方法比较简单，只要相应的增加液压、更换滤布或者使用尼龙刮刀清除密封表面的块状物就可以了。3、形不成滤饼或滤饼不均匀造成滤饼形不成或不均匀的原因有很多，供料不足或太稀，或者有堵塞现象都会引起这种现象。针对这些故障要细细的排查原因，最终找到确切的问题所在，然后对症施治解决问题。主要的解决办法有：增加供料、调整工艺，改善供料、清理滤布或更换滤布、清理堵塞处、清理供料孔、清理排水孔、清理或更换滤布、增加压力或泵功率、低压启动，不断增压等方法。4、滤板行动迟缓或易掉有的时候由于导向杆上油渍、污渍过多也会导致滤板行走迟缓，甚至会走偏掉下来。这个时候就要及时清理导向杆，并涂上黄油，保证其润滑性。要注意的一点是严禁在导向杆上抹稀油，因为稀油易掉使下边很滑，人员在这里操作检修极易摔倒，造成人身伤害事故。5、液压系统的故障板框压滤机的液压系统主要是提供压力的，当油腔A注油增多时活塞向左运动，压迫滤板使之密闭。当油腔B注油增多时活塞向右运动，滤板松开。由于制造精密，液压系统故障较少，只要注意日常维护就可以了。尽管如此，由于磨损的缘故，每过一年左右就会出现漏油现象，这时就要维修更换O形密封圈。常见的液压故障还有压力保持不住和液压缸推进不合适。造成不能保持压力的原因主要有漏油、O形环磨损以及电磁阀不正常工作等，常用处理办法是卸下并检查阀门、更换O形环、清洗检查电磁阀或更换电磁阀。液压缸推进不合适是显然是空气被封在内部了，这时只要系统抽气就可以了，一般可以迅速解决。6、滤饼和滤布脱离不良(1)检查过滤物料的流动性或浓度有无变化，如流动性或浓度不正常，则要延长过滤时间，降低滤饼的含湿率，使滤饼滤布脱离良好；(2)检查加药量是否合适，调整加药量；(3)检查进料泵的容量、压力是否合适,如不合适采取变化过滤时间等处理措施；(4)滤布粘连，造成泥饼不能正常卸下，将滤板或压缩板两侧滤布底端绑在一起，滤布和滤板一同拉动，使泥饼顺利卸下。7、滤室的充塞度不足或空室滤室充塞不足或成空室，会导致滤板两侧压力不平衡，两侧压差过大会使滤板破坏，造成这种故障多是通道阻塞，应检查板框内部污泥通道及隔膜泵污泥管路，常见的阻塞物为小块破布或滤布折叠堵塞孔道，或者污泥粘性过大，停止压滤时没有反冲洗管道等造成管路堵塞。8、滤布折叠泥饼附在滤布上(卸泥不完全)，或滤布悬挂弹簧拉力不足，会造成滤布折叠，应清洗滤布，更换弹簧，并把滤布恢复到平整状态。9、滤液浑浊滤布有破损后，泥浆从破裂处侵入滤板，并从出液孔原样排出，使滤液变浑浊，这时过滤不能进行，应检查浑浊液体出处的滤布，进行修补或更换新的滤布。3、滤板的修复滤板的修复技术如下:滤板在使用几年后，由于某种原因，使得边角处冲刷出一些沟痕来。沟痕一旦出现，就会迅速扩大，直至影响到滤饼的形成。一开始滤饼变软，之后变成半稀泥状，最后滤饼无法成形。由于滤板材料特殊，难于修补，只能换新的，所以造成了高昂的备件费消耗。这期间我们试用了一些修补剂，但效果一直不好，最近改用油面修补剂时情况终于出现了转机，试用效果很好，达到了密封效果。具体修复方法如下：1、清理沟槽，漏出新鲜面来，可用小锯条等清理2、黑白两种修补剂按1:1的比例调配好3、把调配好的修补剂涂在沟槽上，涂满稍高4、迅速套好滤布，将滤板挤在一起，使修补剂和滤布粘在一起，同时挤平沟槽5、挤压一段时间后，粘胶自然成型，不再变化，此时便可以正常使用了。4、安全操作注意事项1、压滤机正常工作时，操作人员不得将脚、手、头伸入压滤机滤板间或从拉开的滤板缝间观察下面的带式输送机或中部槽。禁止将工具放在拉钩架上及滤板的把手上。2、机架、机顶、大梁上有人时，不准按动开关。3、压滤机液压部分必须安装电接点压力表。4、禁止穿高跟鞋、赤脚作业，卸料过程中严禁将头、手伸入滤板间。5、禁止带手套操作按钮，卸料只能用木铲（竹片）。6、工作前检杳操作按钮是否灵活可靠，卸料器是否同步。7、工作前注意检查滤板间有无杂物，滤布有无皱褶，发现后要及时清理。8、在压滤过程中，要观察流出的滤液，发现破损时，记下编号，及时修补或更换滤布。9、注意检查滤板是否有变型、断裂等现象，发现后及时更换，更换滤板时应先卸掉滤液水嘴。10、按规定冲洗滤布，增加滤布的透水性，提高压滤效率。11、停车前，要先停止给料，将压滤机内的物料全部卸净后，方可停车，严禁带料停车。12、板框松开后，必须一块板下完渣后,用塑料小铲清理残留的废渣后，再清理另外一块板，严禁不清理残渣。13、卸完板渣后，清洗板框及滤布时，应保证孔道畅通，不允许残渣粘贴在密封面或进料通道。14、装板时，板框在主梁上移动时，不得碰撞，摔打，施力应均匀，防止碰坏手把和损坏密封面。15、发现有破损的滤布及时更换，安装滤布时必须平整，不许折叠，以防板框压紧时损坏、漏料。16、拆卸的板框存放时应码放平整，防止揉曲变形。17、滤板密封面必须清洁无皱褶，滤板应以主梁垂直且整齐，不得一边偏前一边偏后，否则不得启动压紧动作。18、卸板渣过程中严禁将头和肢体伸入滤板间。19、漏浑水和破损滤布应及时换下并洗净,晾干，堆放整齐，待统一处理。20、要保持滤布上无夹带无褶皱保持滤板表面平整光滑，滤板的把手要轻拿轻放，压紧时要保证滤板排放整齐不偏离压紧中心线。
