毕业设计（论文）-块状糖果包装机设计.docx

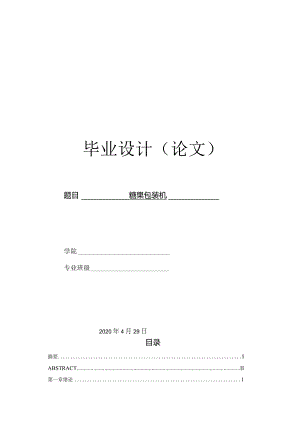

毕业设计（论文）题目糖果包装机学院专业班级2020年4月29日目录摘要IABSTRACTII第一章绪论11.1 课题背景11.2 本课题的目的和意义11.3 国内自动包装机的现状与发展趋势31.4 国外自动包装机的现状与发展趋势4第二章方案设计62.1 方案草图绘制62.2 供料机构方案设计62.3 包装纸成型机构82.4 包装纸封边机构92.5 包装材料分析10第三章传动系统设计与计算113.1 ,供料传动系统设计与计算113.1.1 电动机的选用113.1.2 搅龙轴参数计算123.2 导向机构的设计与计算133.2.1 减速电动机的选用133.3 热封轮机构143.4 步进电机的设计计算14第四章气缸的选型与计算174.1 气缸内径选型184.2 气缸推力计算194.3 真空发生器或真空换向阀的计算。19第五章弹簧的计算225.1弹簧设计计算22第六章整体外壳镀金设计256.1 镀金设计25第七章SOlidWOrkS建模276.2 软件介绍：276.3 导向轮机构整体三维建模：27第八章热封机构从动轴的有限元分析308.1 有限元法的概念308.2 有限元法的计算过程308.2.1 问题和求解域的确定308.2.2 域的离散化的求解308.2.3 状态变量以及控制方法的确定308.2.4 单元推导308.2.5 总装求解318.2.6 联立方程组的求解以及结果分析318.3 有限元的优势318.4 主动轮轴有限元分析的前处理318.4.1 三维建模即简化318.4.2 单元选择与网格划分328.4.3 模型加载和边界条件338.5 有限元分析结果348.6 6结果分析35结论36参考文献37致谢38摘要首先,本文剖析了现代生活对糖果包装机的需要,在查阅大量档案并对照后，提出了设计方案、要领和步骤。本设计主要是针对糖块的热封包装。设计主要内容:设计方案设计、传动机构及进供料机构的设计和包装纸供给机构的设计。包装机构与传动机构计是本设计功用能否执行的关键,它也是本设计的设计核心之一。它要完成糖块的输入、折边、抄底边等性能。整个系统功能实现中，包装机构要实现的是折边、封底转等重要功能。传动系统的设计，作为动作的执行系统，动力来源当然是必不可少，当然对传动系统也显得尤为重要。在系统功能中，实现机械化供料、包装纸传递和引导、包装纸成型等功能都需要不同尺寸的动力，这就需要动力传递系统的调节传动系统的设计,需要计算搅龙供料单位时间内数量，气缸封底的频率。设计好的包装机其生产率可在100150rmin范围内变动。关键词：糖块，包装，传动，供料ABSTRACTFirstofall,thispaperanalyzestheneedsofmodernlifeforcandypackagingmachine,afterconsultingalargenumberoffilesandcomparing,putforwardthedesignscheme,essentialsandsteps.Thisdesignismainlyaimedattheheatsealingpackagingofsugarblocks.Maindesigncontent:designscheme,transmissionmechanismandfeedmechanismdesignandwrappingpapersupplymechanismdesign.Packagingmechanismandtransmissionmechanismarethekeytotheimplementationofthedesignfunction,itisalsooneofthedesigncore.Itistocompletethesugarblockinput,folding,bottomedgeandotherperformance.Intherealizationofthefunctionofthewholesystem,thepackagingmechanismshouldrealizetheimportantfunctionssuchasfoldingedgeandbottomturning.Thedesignoftransmissionsystem,astheexecutionsystemofaction,powersourceisofcourseessential,ofcourse,itisparticularlyimportantfortransmissionsystem.Inthesystemfunction,therealizationofmechanizedfeeding,wrappingpapertransmissionandguidance,packagingpaperformingandotherfunctionsneeddifferentdimensionsofpower,whichrequiresthedesignofthepowertransfersystemtoadjustthetransmissionsystem,needtocalculatethenumberofchurningdragonfeedunittime,thefrequencyofcylinderbottomsealing.Theproductivityofthedesignedpackagingmachinecanchangewithin100-150rmin.Keywords：Sugarblocks,packaging,transmission,feeding第一章绪论1.1 课题背景1980年代随着市场经济的增长，人民对包装的要求有所增加，包装机械得到很大的发展。1990年的包装机规范化体系的形成，食品包装行业独树一帜，成为该领域的领头羊。因为食品行业的加大，以及人民对外包装的要求更加美观。在食品行业中，一个比较美观的外包装能增加销量，这是由于人们对美的一个新的认知，在此前提下种自动化脱离人工的包装机械应运而生，这是在企业生存之间的一个必然的竞争条件。伴随着人民生活水平的进步，以及外包装技术的发展，有时候人们不仅以实物的健康有所关注，精美的外包装纸张也会成为人们购买商品的条件之一，精美的设计图案包含卡通图案、人文地理、及一些标志性的建筑图画也是对设计人员的一种考核，完整优质化的包装机对食品行业的帮助是不可或缺的。本次的研究重点是针对于糖果包装的一次完整的研究与分析，根据理论知识对其进行设计与构想，让其成为一种可适用于多种产品外包装的典型自动化外包装机械，参考调研市场现阶段各种外包装机械确定包装尺寸、构思包装机结构，合理的结构布局可以解决空间占有率的问题，以及高质量、高速度、高效率的生产，作为首要目标进行设计开发。1.2 本课题的目的和意义伴随着工业一体化系统的普及，以及人民生活质量的提高，人民富足的生活得到充分的体现，人民充当消费者的角色不断增长，以视觉识别系统的运用，视觉识别系统可以根据设计者的要求，对其形状外观轮廓进行定位于识别，视觉识别系统可以为设备的自动化程度添加第二双眼睛，使其自动化程度大大提高。微型电子工业的进入，使包装设备赋予灵魂，它可以对各类产品进行仿生化追踪进行多维立体化的组合，实现普通机械难以达到的设想工艺得以实现，它的出现代表了包装机械行业进入一个新的纪元，使其变成跨时代的高科技产物。未来的包装机可以与智能化人机进行对接，其可以完成快速、自我检测并进行自我调节，能对食品在包装过程中的质量精准把控，以及在对个别特有风味进行密封保鲜，在弱电一体化控制技术对包装行业的注入使其包装产业赋予灵魂，可以精准的对远距离设备进行数据化整合与远程操控，并进行包装食品的分类与储存，可应用不同种类的食品包装对多种产品进行同时包装。近年来，由于国外对国内的技术封锁,一些高尖端自动化包装设备技术被封锁,例如实实监控技术、与超远距离遥控技术、大扭矩步进电机技术，机械化可变形补偿技术、激光异性银金切割、综合化数据储存等。由于此技术多应用于包装机械，导致我国包装机械停止补前，在已生产的包装设备当中，其组装精度以及使用精度体现出层次不一的情况，由于国内厂家联合有组织的探讨研究，并对自身技术的相互奉献，秉承着中国人的优良传统，取长补短，不断自我创新使国产化包装机械的壁垒被突破，研发出更加可靠、外形更加美观、结构模块化、可实现24小时内补尖端运行、以及对误差的调控，得到了长足的补充。自从中国加入世贸组织，摆脱国外西方列强对中国的技术封锁，也是为了使国内与国外的紧密沟通，中国包装产业技术加强与国外产业的无缝对接，自此中国已经成为世界增长最快的国家，主要表现为包装机械出口额有所增加，包装发展迅速，国外大批客户认同中国的包装行业，但是西方列强对中国的封锁补补只是技术的封锁，以及对中国出口包装机械的进行关税、以及出口凭证进行百般阻拦，也是对包装行业的前所未有的巨大挑战。售卖产品的包装是一个新兴产业，在商品竞争越来越激烈的环境当中，商品包装已经成为人们挑选商品的一个重要组成部分。在商品的市场流通当中，消费者对产品外包装的要求更加严格，主要有以下方面：产品的外包装要求美观，产品的外包装不允许有任何破损，因为任何的破损都会引来消费者对产品质量的质疑。产品外包装尺寸精度的把控，要求外形尺寸误差小于5%,产品大小不一会照成消费者对其产品的误解，例如偷工减料假象，会使产品形象照成损失，以及对生产厂家的补认可，照成连锁反应。因此，应通过创新和借鉴国外先进的设计技术，学习开发功能齐全、系统集成的自动包装机，不断提高机器的工作能力依赖性和准确性。使我国包装机达到国际先进水平，以提高我国在包装机械市场的竞争力。1.2 国内自动包装机的现状与发展趋势重现阶段中国内包装企业调研数据来看，大多包装企业都是小型企业，并没有规范的制度，以小规模生产为主要体现，但是由于包装行业的起步比较高，但是缺点是投入资金比较大，浪费资源，其相对发展比较慢，底本城的包装机械扰乱市场。随着各类不同的产品出现，对于食品包装的要求更加严格，以及包装技术更加苛刻。国内机电一体化的外包装机械的发展(1)提高生产效率的智能化提高包装机的可靠与稳定是包装机械添加计算机辅助的重要条件。今后的包装机械化企业与电子电控企业的联合是必然趋势：包装机的发展趋势有：第一，机械结构功能的多元化方向。商业产品已经精致多样，包装机在大环境下情况要具有多变，多样化，由于现阶段市场开放，多种电气化控制元件的支持，可以使是包装机械应用于各种不同产品的包装，包装机可以实现以一敌多的多种类包装。第二是国家规范机械行业的标准要求，为包装行业的结构化设计与模块化设计提供有利支持。充充分利用现有的设计基础，可以使包装机有繁琐的设计步骤,简化的由多模块组成，缩短设计周期。第三产品的低能耗化产品像着低能环保指标进行挺近，符合国家发展需求，可以提升包装机械在日常使用中的低成本价值，使用企业大大降低成本。第四高科技耐用化在外包装生产过程中，包装机由多元科技技术的注入，以及多种卫生环保材料技术的应用，大大可以提升产品的外包装品质与安全生产的效果。第五长期的科研周期研发企业由长期的方案研发，到产品落地成型的过程，大量应用理论数据，使科学化技术成为当代企业研发的有力基石。1.3 国外自动包装机的现状与发展趋势EstadosUnidos,Jap6n,Alemania,Italia是世界4大工业强国。
