单位消防安全标识建设管理规范.docx

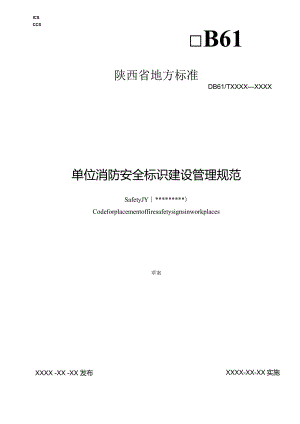

ICSCCSB61陕西省地方标准DB61/TXXXXXXXX单位消防安全标识建设管理规范SafetyJY*)Codeforplacementoffiresafetysignsinworkplaces草案XXXX -XX -XX 发布XXXX-XX-XX实施陕西省市场监督管理局发布前言II1范围32规范性引用文件33术语和定义34标志分类45设置要求56安装与维护9本文件按照GBZT1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由陕西省消防救援总队提出并归口。本文件起草单位：西安市消防救援支队、西安科技大学。本文件主要起草人：*o本文件由*负责解释。本文件首次发布。联系信息：单位：西安市消防救援支队地址：西安市高新区科技七路IO号电话：029邮编:710065单位消防安全标识设置标准1范围本标准包括单位消防安标识的类别与构成、设置要求、安装与维护的要求以及提供建筑消防设施标识种类及图例，为单位消防安全标识的设置与管理提供技术支撑，提高单位防控火灾能力。本标准适用于陕西省行政区内所有机关、团体、企业、事业单位及具有固定生产经营场所的个体户消防安全标识设置。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2893-2008安全色GB13495.1-2015消防安全标志第1部分：标志GB15630-1995消防安全标志设置要求GB/T4327-2008消防技术文件用消防设备图形符号GB55037-2022建筑防火通用规范GB50016-2014建筑设计防火规范3术语和定义下列术语和定义适用于本文件。3.1 消防总平面布局标识firegenerallayoutsign用于表明单位整体建筑平面布局，标注建筑位置、建筑信息、防火间距、消防车道、消防水源、消防控制室、室外消火栓、水泵接合器、发电机房、单位专职消防站等的位置。3.2 建筑消防平面布置标识buildingfiresafetylayoutsign用于表明消防安全布局特征的符号，说明建筑配备各种消防设备、设施，标志安装的位置，引导人们在事故时采取合理正确的行动。3.3 建筑消防设施、器材标识buildingfirefightingfacilityandequipmentsafetysign用以提示人们设有灭火器材,一旦发生火灾及时正确使用。3.4 消防安全疏散标识firepreventionsafetyevacuationsign用以指示人员疏散方向和逃生通道的标识。3.5 消防安全重点部位标识keypartsoffiresafetysign用以表明容易发生火灾，一旦发生火灾可能严重危及人身和财产安全，以及对消防安全有重大影响的部位，如I：变、配电室，消防控制室，消防水泵房，电梯机房、风机房、避难层、发电机房、储油间、变配电室、锅炉房、厨房、空调机房、计算机房、资料库、可燃物品仓库、化学实验室等。3.6 消防控制室消防安全管理标识firesafetymanagementsignsinthefirecontrolroom用于设有自动消防系统的单位或建筑的消防控制室或消防控制部位,包括但不限于单位消防安全制度、消防安全操作规程、灭火和应急疏散预案等内容。4标志分类4.1 按照单位消防安全标识自身特点或图示的设置分为：4.1.1 消防总平面布局标识；4.1.2 建筑消防平面布置标识；4.1.3 消防设施标识；4.1.4 消防安全疏散标识；4.1.5 消防安全重点部位标识；4.1.6 消防宣传标识。4.2 按照单位消防安全标识的安全色构成分为：4.2.1 安全色构成红色：传递禁止、停止、危险或提示消防设备、设施的信息；蓝色：传递必须遵守规定的指令性信息；黄色：传递注意、警告的信息；绿色：传递安全的提示性信息；黑色：用于安全标志的文字、图形符号和警告标志的几何边框；白色：用于安全标志中红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。43按照单位消防安全标识内容含义分为：1.1.1 识别类标识：应包含设置对象的名称，可以辅助必要的图形符号和指向性标志；1.1.2 提示类标识：应包含设置对象的使用功能、使用方法、位置、应保持的状态等的简要说明，可以辅助必要的图形符号和指向性标志；1.1.3 警示类标识：应包含设置对象的名称和告知公众必须遵守的安全事项，必要时可以辅助简单易懂的图形符号；1.1.4 禁止类标识：应包含设置对象的名称和禁止事项，必要时可以辅助简单易懂的图形符号。4.4 按照单位消防安全标识功能分为：4.4.1 火灾报警装置标识4.4.2 紧急疏散逃生标识4.4.3 防火分隔设施标识4.4.4 灭火救援标识4.4.5 禁止和警告标识4.4.6 方向辅助标识4.4.7 文字辅助标识4.5 消防安全标识牌使用的材料一般为防火材料或具有防火性能的材料，需具备安全可靠、耐用性好、使用寿命长、维护简便的特点，能够在恶劣的环境下保证标识牌的耐用性和可靠性，消防安全标识牌才材料等级不低于国家标准IP标识；在户外使用的消防安全标识应具有防水、防褪色等质量要求。4.6 标志及其辅助标志与周围环境之间应形成清晰对比。在实际制作时，应使用衬边，衬边的颜色和尺寸等应符合附录A中的要求。4.7 标志的色度和光度属性应符合GB2893-2008第5章的规定。4.8 标志与方向辅助标志应按附录A的示例组合使用。4.9 标志名称可作为文字辅助标志。标志、方向辅助标志与文字辅助标志按附录A的示例组合使用。4.10 边框、图形符号应符合消防安全标志第1部分：标志（GB13495.12015）要求。5设置要求单位消防安全标识的设置应在符合GB13495.12015的基础上，对下列标识进行设置。5.1 单位消防总平面布局标识设置5.1.1 单位主要出入口附近、消防车道、防火间距、消防控制室、专职消防队等位置应分别设置下列消防总平面安全布局标识：设置位置：单位的建构筑物（主要设备设施）布局、防火间距、消防车通道、消防水源（天然水源及取水码头、消防车取水通道、市政给水接入点位置、人工水体设置位置）、消防安全重点部位、重要灭火设施设备、安全出口和疏散路线、消防车登高操作场地、主要建筑消防设施位置等；设置类别：紧急疏散逃生标识；标识规格：总平面布局图示所采用的图形、符号应符合消防技术文件用消防设备图形符号（GB/T4327-2008）要求。5.1.2 设有专职消防队的单位还应在总平面布局图中标明专职消防队及车辆位置、特殊灭火剂储存位置及储量等内容。5.2 单位建筑消防平面布置标识设置5.2.1 单位每栋建筑主要出入口附近等位置应设置建筑消防平面布置标识：设置位置：建筑大门左侧、建筑每层主要出入口附近或场所主入口处的醒目位置；设置类别：紧急疏散逃生标识、火灾报警装置标识、灭火设备标识；标识规格：建筑消防平面布置标识设置在室内的，标识设置面积不应小于1平方米，设置在室外的，标识设置面积不应小于1.5平方米;楼层布局标识设置面积不应小于0.35平方米。标识材料采用荧光膜，标识规格：100CmXlooCm。5.2.2 建筑每层应当设置平面布局标识，着重标明本层疏散路线、安全出口、室内消防设施位置、防火分区等内容。5.2.3 建筑外墙外保温系统的建筑，应当在主人口及周边相关显著位置，设置提示性和警示性标识，标示外墙外保温材料的燃烧性能、防火要求，并在建筑外围标明消防扑救面及消防救援口位置。5.3 单位建筑消防设施、器材标识设置5.3.1 单位或者住宅区内的消防通道（含消防车登高作业场地）实行标识管理：设置位置：应符合中华人民共和国消防法中华人民共和国道路交通安全法和国家标准道路交通标志和标线（GB5768）、建筑设计防火规范（GB50016-2014）的有关规定，单位专用消防车道的地面上或临近建筑相临的墙面附近，在消防车通道路侧缘石立面和顶面应当施划黄色禁止停车标线，无缘石的道路应当在路面上施划禁止停车标线，距路面边缘30厘米，线宽15厘米。设置类别：禁止和警告标识、文字辅助标识；标识规格：在单位或者住宅区的消防车通道出入口路面，按照消防车通道净宽施划禁停标线，标线为黄色网状实线，外边框线宽20cm,内部网格线宽IoCm,内部网格线与外边框夹角45°,标线中央位置沿行车方向标注内容为“消防车道禁止占用”的警示字样，材料采用荧光漆涂刷。同时在消防车通道两侧设置醒目的警示标牌，提示严禁占用消防车道，违者将承担相应法律责任等内容。5.3.2 单位建筑物与其他建（构）筑物的防火间距，在与临近建筑相临的墙面或地面上宜设置防火间距标识：设置位置：与临近建筑相临的墙面或地面上，应与防火间距同宽；设置类别：禁止和警告标识、文字辅助标识；标识规格：标明”此处X方向X米内为防火间距，严禁占用”字样，与防火间距同宽，材料采用荧光漆涂刷。通常采用长方形或正方形，以便与其他标志进行区分；颜色选用鲜艳的红色或橙色，以提高标志的可见性。5.3.3 单位建筑消防设施、消防器材所在位置应设置下列消防设施器材标识：a）认知标识：设置位置：消防器材、设施上或其上方、侧方设置；设置类别：火灾报警装置标识、灭火设备标识、紧急疏散逃生标识、文字辅助标识；标识规格：采用坚固耐用的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料，般规格为400mm×30Omm。b）操作使用标识：设置位置：消防器材、设施上或其上方、侧方设置，也可与消防设施认知标识一并设置；设置类别：文字辅助标识；标识规格：采用坚固耐用的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料，标识设置面积不应小于0.05平方米，不应大于0.1平方米。C）建筑自动消防设施检测合格标识：设置位置：消防控制室墙面醒目位置设置；设置类别：文字辅助标识；标识规格：采用坚固耐用的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料，标识设置面积不应小于0.35平方米。消防设施器材所在位置应根据规范要求设置标明使用方法、维护责任人及检查维护时间等内容的标识。对消火栓、防火卷帘等消防设施的操作空间易被遮挡、埋压、占用的还应当标明操作场地。5.3.4 火灾自动报警系统中的报警系统、火灾探测器、手动报警按钮、主报警控制器、区域报警控制器、消防联动控制柜、消防通讯、火灾事故广播等消防设施的上方、侧方或者设施上应设置认知和操作使用标识。5.3.5 防排烟及通风空调系统中的送风机、排烟机、送风口、排烟口、前室或合用前室、走廊、大厅排烟口、地下排烟口、送风管道、排烟管道、排烟防火阀、正压送风机、机械排烟风机等消防设施的上方、侧方或者设施上应设置认知和操作使用标识。5.3.6 防火卷帘、防火门设施中的防火卷帘门、易熔合金、防火卷帘门的联动控制装置、电动防火门、钢制或木质防火门、挡烟垂壁等消防设施的上方、侧方或者设施上应设置认知和操作使用标识。5.3.7 自动喷水灭火及室内消火栓系统中的消防水池、消防水箱、消火栓泵、喷淋泵、稳压增压泵、气压泵、湿式报警阀、预作用阀、干式阀、干湿两用阀、雨淋阀、减压阀组、喷头、消防管道、消防泵、喷淋泵、控制柜、稳压泵、增压泵、水喷淋末端
