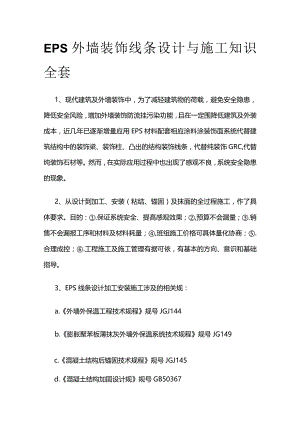

EPS外墙装饰线条设计与施工知识全套1、现代建筑及外墙装饰中，为了减轻建筑物的荷载，避免安全隐患，降低安全风险，增加外墙装饰防流挂污染功能，且在一定围降低建筑及外装成本，近几年已逐渐增量应用EPS材料配套相应涂料涂装饰面系统代替建筑结构中的装饰梁、装饰柱、凸出的结构装饰线条，代替纯装饰GRC,代替纯装饰石材等。然而，在实际应用过程中也出现了感观不良，系统安全隐患的现象。2、从设计到加工、安装（粘结、锚固）及抹面的全过程施工，作了具体要求。目的：.保证系统安全、提高感观效果；,预算不会漏量；.销售不会漏报工序和材料及材料耗量；,班组施工价格可具体量化协商；.合理成控；.工程施工及施工管理有据可依，有基本的方向、意识和基础指导。3、EPS线条设计加工安装施工涉及的相关规：a.外墙外保温工程技术规程规号JGJ144b.膨胀聚苯板薄抹灰外墙外保温系统技术规程规号JG149c.混凝土结构后锚固技术规程规号JGJ145d.混凝土结构加固设计规规号GB503674、EPS线条设施工基层要求：a.基层平整度5mm2m;b.基层应干燥，含水率不得大于10%;C.基层应有承载能力，表面抗拉强度大于0.3Nmm2（0.3MPa）;d.基层应立面垂直、阴阳角垂直、方正；e.墙面必须清扫干净，清除灰尘、油污、空鼓、风化层、苔葬等微生物滋生等影响粘结强度的杂物。5、线条EPS表观密度（EPS线条容重）：20kgm333（线条厚度300mm容重可18kgm33）o6、EPS线条设计需尽可能与甲方要求和现场结合，从功能性和作用（防流挂污染和装饰性效果）出发找到平衡点，充分考虑加工、安装、施工（包括后续网格布复合抹面施工和饰面施工）的便易性；节点大样图及图说须详尽，且需明确其功能、作用及施工方法。7、EPS线条设计对于造型复杂的线条，需进行分解祥示并详细说明其组合关系及施工步骤；粘贴面宽度须大于线条的厚度。8、大型线条特别是迎风面较大的线条须充分考虑风荷载及系统安全，施工过程中的粘结、锚固、坚强网设置、及复合抹面同等重要。9、同一个看面有两次及以上连续转折宽度80mm的线条，建议工厂加工为成品线条，该部位不设计安装锚固位；多级线条的每级高差HOmm、间距小于200mm的组合线条，建议用工厂加工或现场预加工成成品线条上墙拼装施工；10、线条厚度尺寸应充分考虑到所施工部位是否有保温及保温材料厚度并做相应调整。对于不同外墙装饰材质，合理调整装饰EPS线条厚度。Ils线条尺寸在整体外立面效果中若做小幅度调整而不影响外立面效果的情况下，尽可能调整为较为大众化尺寸（如：原设计图要求线条为100*11Omm,无特殊限制条件的情况下可变更为100*10Omm）,便于材料加工并减少加工特殊尺寸的材料浪费；12、门眉、窗眉线条长度应超出其洞口宽度不小于50mm（两端各不小于50mm）;涉及到安全隐患（窗台、阳台压顶外侧、女儿墙压顶外侧的可踩踏面的部位凸出结构基层的线条设计厚度不可超过50mmo13、室外±0标高至+100Omm的外墙尽可能少设计EPS线条，尤其在完成交房后的使用过程中容易受碰撞的部位不设计EPS线条避免后期的破坏和无休止的返工维修。14、EPS线条雨淋面朝下的阳角应设计设置鹰嘴滴水线；若要保证线条外侧面能避免初雨水流挂污染，EPS线条外侧上下阳角都应设计设置鹰嘴滴水线。15、EPS线条雨淋朝天面设计设置泛水坡度，女儿墙朝天面、阳台及压顶朝天面泛水流向朝，其它朝天面泛水流向朝外，泛水坡度随雨淋面宽度增加而加大，一般控制在8%15%之间。16、竖向通高线条须按相关防火设计规设计，在每层楼设置防火隔离带。17、托梁类线条、200厚度300mm的立面后置锚固线条等，须充分考虑粘结胶浆、线条的自身重力作用和其它外力作用引起在粘结干燥过程中发生位移而导致粘结效果不良的问题，应在适当的位置设计设置锚固件，并在图说中明确要求在粘结施工的同时进行锚固即边粘边锚。18、线条加工应根据大样图及分解图以及图说要求，尽量一次性切割成型，对于形状复杂不能一次切割成型的应尽量减少拼接。19、对所需施工装饰线条部位进行现场尺寸复核必要时进行现场特殊加工；特别是成品线条必须要求土建移交尺寸满足施工条件；安装完成符合设计标高，涉及到与土建结构线条交界、连接的EPS线条不宜施工成品线条。20、线条施工时，现场统一标高线是装饰施工绝对基准参考。20、对于造型复杂（体积大、造型难、体量大等）线条在大面积施工前，需进行样板施工，并达到业主方的点评通过方可大面积施工。21、在门窗洞口周边的小型EPS线条设计是粘结在保温板上，若是白线条，必须在门窗洞口的翻包网和加强网施工完成后进行线条粘结施工，然后统一做大面挂网施工；若是成品线条，必须在按规施工完成翻包网、加强网施工和湿压法完成大面积网格布施工后进行粘结施工；其它有翻包网和加强网处需粘结小型EPS线条的施工要求同前；避免窗边或其他部位加强网漏设，防止开烈o22、成品线条施工时与墙面接触部位粘胶必须实现满粘，有效粘接面积85%,且粘结面周边须填实无空缝。23、阴阳角部位线条转角必须45。切割碰角并将碰角部位按照线条交接部位要求处理。24、线条粘贴面宽度须大于线条厚度，粘结砂浆的粘结厚度控制在3mm8mm围；有效粘接面积485%,且粘结面周边须填实无空缝。深度并紧固到位。26、EPS线条粘贴方式可采用点框粘结或框条粘结，应根据放线控制的实际粘结厚度预估上料量，上料高度为实际粘结厚度的22.5倍，均匀布点和做边框，上料面积约为挤压粘贴后面积的65%,线条上墙后用力挤压到控制粘结厚度围，粘结完成后掰下来观察检查保证有效的粘结面积M85%即可视为满粘。27、EPS线条粘贴完成后，粘贴面不允许出现通天缝，粘贴面周边不允许出现空缝；线条与线条交界处用抗裂砂浆（抹面胶浆）密贴连接，胶浆厚度控制在2mm,无遗漏；可采用网格布或无纺布加强线条之间的连接，粘贴完成后将粘贴面周边挤出的粘结胶浆收尽。28、托梁类线条、200厚度300的立面粘贴线条等需后置锚固线条，须充分考虑粘结胶浆、线条的自身重力作用和其它外力作用引起在粘结干燥过程中发生位移而导致粘结效果不良的问题，应在适当的位置设计设置锚固件，并在粘结施工的同时进行锚固即边粘边锚。6、粘贴位置及锚固：外凸厚度厚度Io0厚度300厚度厚度600(mm)100300600（粘结面宽度厚度，终端无需做翻包网）6.L粘贴位1.粘L粘结砂浆满L粘结砂浆满L粘结砂浆满置及锚固结砂粘；粘；粘；方式浆满2.粘在基层墙2.粘在基层墙2.粘在基层墙粘；体上；体上；体上；2可粘3.锚盘后置锚3.在外立面开3.在外立面开在保固槽加压盘前槽加压盘前温层置锚固，填补置锚固，填补上也开槽处；开槽开槽处；开槽可粘深度深度在基50-100mm宽SO-100mm宽层墙度160度180体上6.2.辅助固无1.200V厚度L膨胀或植筋1.膨胀或植筋定(mm)300,锚盘后（须专用植筋（须专用植筋置锚固，锚固胶或化学螺胶或化学螺件规格为8*栓胶水）压盘栓胶水）压盘长度；锚盘直前置锚固；前置锚固；径602.螺杆植筋2.螺杆植筋2.长度=线条厚或膨胀锚固或膨胀锚固度+粘结层厚的螺杆直径的螺杆直径度+锚入深度为10,压盘12,压盘宽宽度140度1606.3.固定件无200V厚度l.h50ml.h50m间距及数300单排或不少于2个/不少于2个/量(mm)梅花桩多排锚11l2m2根据线条固2.50m>2.50m>宽度和线l.h100m,间h100mh100m条所在位距4500不少于3个/不少于3个/置的高度2.h>100m,间m2ma确定锚固距£3003.h>100m3.h>100m件的数量3.距终端250不少于4个/不少于4个/m2m24.间距7504.间距7505.距终端2505距终端2506.4.固定件无200V厚度透过抹灰找透过抹灰找锚入剪力300,透过抹平层平层墙和烧结灰找平层35L螺杆植筋1.螺杆植筋实心砖深>150；180;度（mm）2.配套膨胀套2.配套膨胀套全部锚入全部锚入6.5.固定件无200厚度在砖缝处整在砖缝处整锚入空心300,透过抹个墙体厚度个墙体厚度砖、发泡水灰找平层60穿透拉接穿透拉接泥砖或其它砌块深度（mm）29、EPS线条粘贴固定安装完成后，线条所有阴阳角弹线打磨，以保证线条的平直度。30、湿压法施工抗裂砂浆耐碱玻璃纤维网格布复合保护层；31、朝天面有朝天缝须进行加强网搭接抹面施工，抹面胶浆网格布复合层厚度Hmm,防止朝天缝开裂渗水。32.距地面高2m及其它易受碰撞部位的线条，a.须做两遍网格布加强施工，抗裂砂浆网格布复合层厚度攵5mm,b.阳角处在两遍网格布中间做PVC护角加强施工。7.7.加强网搭接和大面施工搭接网宽度要求表：外凸长度（厚度mm厚100100<厚度300300厚600厚度>600（粘结面周边不能有空缝，终端网格布加强和搭接）7.7.1.朝天面有朝天缝进行加强网搭接宽度（mm）无无<100+100（缝两边各100）<200+200（缝两边各200）7.7.2女儿墙朝天缝处、压顶朝天缝处加强网搭接宽度（mm）<100<100<150+150（缝两边各150）<200+200（缝两边各200）7.73大面施工网格布抹面搭接宽度（mm）<100<100<200<2507.7.4,距地面高2m及其它易受碰撞部位a.须做两遍网格布加强施工，抗裂砂浆网格布复合层厚度+5mm；b.阳角处在两遍网格布中间做PVC护角加强施工。33、设计加工制作安装或抹面施工时，雨淋面的下阳角应设置鹰嘴滴水线；若要保证线条外侧面能避免初雨水流挂污染，EPS线条上阳角应设计设置上阳角鹰嘴滴水线。34、雨淋朝天面设置泛水坡度，女儿墙朝天面、阳台及压顶朝天面泛水流向朝，其它朝天面泛水流向朝外，泛水坡度随雨淋面宽度增加而加大，一般控制在8%15%之间。35、EPS线条施工时要求拉水平及垂直线，要求水平、垂直度偏差3mm。1 .EPS装饰线条的施工工序流程图基层检查一抄平、弹控制线一EPS线条粘贴和安装及固定施工一弹线、打磨一批刮抗裂砂浆湿压法施工铺设网格布一提角靠线（距地面高2m及其它易受碰撞部位的线条，a.须做两遍网格布加强施工b阳角处在两遍网格布中间做PVC护角加强施工）一批刮面层抗裂砂浆一细部处理一验
