17电连接安装技术交底.docx

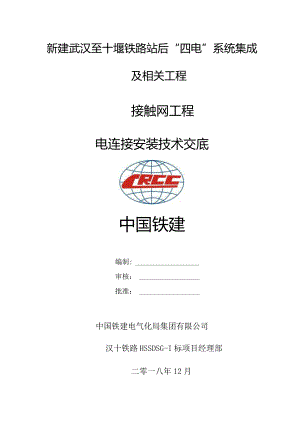

新建武汉至十堰铁路站后“四电”系统集成及相关工程接触网工程电连接安装技术交底中国铁建编制:审核：批准：中国铁建电气化局集团有限公司汉十铁路HSSDSG-I标项目经理部二零一八年12月电连接安装技术交底书单位：中国铁建电气化局集团汉十铁路HSSDSGT标项目经理部编号：JCW-017工程名称汉十铁路孝感至随县段四电集成及相关工程日期2018.12.07送达单位电气化施工队交底人工程地点汉十铁路一、技术交底内容1、电连接安装技术交底书。二、执行技术标准1、Q/CR9609-2015高速铁路电力牵引供电工程施工技术规程。2、TB10758-2010JU54-2011高速铁路电力牵引供电工程施工质量验收标准。3、300-350kmh电气化铁路接触网装备暂行技术条件。三、安全技术措施1、施工中务必按照相关规定正确佩戴安全帽、防护服、安全带；2、高空作业严格按照安质部下发的高空作业安全交底进行施工；3、施工流程严格按照本技术交底内容进行，保证施工质量；交底内容：1 .注意事项1.1. 安装前，应仔细阅读电动液压泵和压接头的使用说明书，压接时电动液压泵应始终保持竖立状态，不能过度倾斜或放倒，以免损坏泵。压接头的销钉必须插入到位，贯穿压接头两耳孔，不允许插入不到位，以免损坏压接头。1.2. 压接时必须将液压泵基座处的旋钮打开，以保证压力输出均匀，压接结束后必须将该旋钮拧紧，防止漏油和防尘。1.3. 压接时在活动模具压接到位（不能继续移动，无间隙）后，继续保持压力5秒钟以上，然后卸载，以保证压接足够紧密。1.4. 承力索电连接线夹有两种型号，领用材料、安装时注意检查区分，而且线夹及压块均有方向性，切勿装反。1. 5.边压接边注意观察，防止压块或U形卡子偏斜或滑脱。1.6. 零件宜保存在通风、干燥处，防止潮气、锈蚀、淋雨和受到重压。运输过程中切忌挤压、磕碰，应保证零件，无碰伤，变形、损坏现象，否则不可使用。2.接触线电连接线夹安装2.1. 材料使用2.2.安装工具（注意压接模具按型号取用，不可用错）钢丝刷、细砂纸、导电膏2. 3.安装方法第一步：用钢丝刷、细砂纸去除线夹孔内表面及接触线、电连接线上的氧化皮并清理干净（清理长度不小于50mm）,在电连接线与线夹本体压接部位均匀涂抹导电膏；第二）：把电连接线插入接触线电连接线夹孔内，线外露1020mm左右；（注意电连接线截断时，应在断端缠绕胶带防散股，避免造成安装困难）第三步：如下图所示，把U形卡子先卡到接触线线槽上，然后用手轻握卡子将接触线电连接线夹穿到卡子上。注意：卡子插入方向应与电连接线插入方向相反布置。电连接线夹本体应完全安装在卡子的螺纹部分，以卡子露头2-3mm为宜，不允许出现U形卡子不露头的现象。交 底 内 容第四步：用专用工具把线夹总成（线夹本体+卡子）与接触线压到一起。如下图所示（模具有字的一面宜位于同一侧）：第五步：压接后进行检查，应保证线夹本体、U形卡子、接触线、电连接线紧密压接在一起，不允许有压不实，线夹本体、U形卡子、接触线压接部位有缝隙、压偏斜等现象，否则应拆除重新压接。3.承力索电连接线夹安装3.1. 材料使用交 底 内 容我分部使用的承力索电连接线夹共有两种：JTMH95与TJR95型，用于95mm2承力索与95mm2电连接线的连接；JTMH120与TJR95型，用于12Omm2承力索与95mm2电连接线的连接（如上图）；3. 2.安装工具3.2. 1准备好专用工具，电动液压泵（图1）及配套的压接钳（图2）与需压接线夹应以及钳口适配的压接（拆卸）模具（图3）液压泵的压力不小于70Mpa,电动液压钳压接力不小于24吨。出发前往工作现场前应检查压力是否正常，油路、油管、钳口、阀、模具均完好。日本电动液压泵使用前应松开调节阀，使用后锁紧阀体。钢丝刷、细砂纸、导电膏3. 3.安装方法第一步：用钢丝刷、细砂纸去除线夹内表面及承力索、电连接线上的氧化层并清理干净（清理长度不小于50mm）,在承力索、电连接线与线夹本体、压块接触压接部位均匀涂抹导电膏；第二步：把电连接线插入承力索电连接线夹本体丙第三步：放入定位压块。注意安装时被连接线索分别按线夹端面刻印的线索型号标记对应安装。压块油印标记应面朝向线夹缺口，标记型号与线夹本体端面型号对应，平面应与线夹本体内平面贴合，不可装反；承力索电连接线夹左右IOOmm采 用承力索本线各绑扎50mm。第四步：用专用压接工具把线夹总成（线夹本体+压块）压到一起。如下图所示:第五步：压接后进行检查，应保证线夹本体、压块、承力索、电连接线紧密压接 在一起，不允许有压不实、压偏斜等现象，否则应拆除重新压接。4.电连接安装4.1. 安装位置（1）隧外关节电连接安装开口侧两根，闭口侧一根。设置原则：关节开口侧电连接安装于工作支第二根吊弦（含弹吊吊弦）两侧50OmIn处，该闭口侧电连接安装于工作支第三根吊弦（含弹吊吊弦）远离下锚侧50Omin处。电连接最大弛度处与工作支距离保证大于400mmO（2）横向电连接安装为一根，设置原则：武汉侧接触线中心锚结的位置，距离第二根吊弦50Onml处。（3）道岔电连接安装为两根，设置原则：避开受电弓始触区范围（60OnmITO50mm）安装。4 .2.安装要求安装间距及绑扎要求如下图（图中承导间电连接为S形，若承导间距小于1米时,改为C形）。承力索电连接线夹和接触线电连接线夹位于同一垂线上，S型的上开口在来车方向，下开口在去车方向。必须注意的是，关节电连接根据温度的不同，两支悬挂间存在水平偏移S（见下图），偏移值按表1选取（表中温度为线材温度），电连接水平偏移量表：安装时工作支上距离吊弦500mm。非支上安装位置根据温度偏移,温度低于30°时，偏向中锚方向；温度高于30°时，偏向下锚方向，偏移值按照下表执行。表L水平偏移S单位（Inm）安装时线材温度七+30+35+40+45+50+55+60+65+70+75+80+25+20+15+10+5+0-5-10-15-20两锚段中锚间距(米)200020305070901001201401501703000305080100130150180200230260400030701001401702002402703103405000409013017021026030034038043060005010015020026031036041046051070006012018024030036042048054060080007014020027034041048054061068090008015023031038046054061069077010000901702603404305106006807708501100090190280370470560650750840940120001002003104105106107108209201020130001102203304405506607708809901110140001202403604806007108309501070119015000130260380510640770890102011501280实际安装效果图5 .电连接长度计算因素蟋棘建L=h1+h2+A+42cm+预留量(I)hl,h2为同股道电连接承力索和接触线的距离，LI,L2为同股道电连接的长度，C为两股道相应承力索电连接线夹的水平距离，其中预留量考虑为dl+d2为1500mm时,按最低温度和最高温度时偏移1280mm预留。电连接水平偏移量表：安装时工作支上距离吊弦500mm,非支上安装位置根据温度偏移，温度低于30。时，偏向中锚方向；温度高于30°时,偏向下锚方向，偏移值按照下表执行：三H20406080100120140160180200200264362821011211411611812013003247658410312314216218220240039526987106125144164183203500475874911091271461661852046005565799511213014916B1872067006372851001161341521711902098007179911051211381561741922119007986971111261421601771962141000879410411713114716418119921711009610211112313715216818520322112001041101181301431571731902072251300112118126136149163178194-211228140012112613314315516918419921623315001291341411511621751892052212371600137142149158169181195210226242170014615015616517618820121623124718001541581641731831942072212362521900163166172180190201214227242257电连接线下料裁剪长度要求：1、横向电连接：隧外C型：1.90米；S型：2.2米，隧内S型：2.2米，现场安装时根据受力、外观进行长度微调，保证预留把多余的部分剪掉。2、关节及道岔电连接（开口两根、交叉侧一根）：S型：隧外关节开口侧：6.2米；6.5米隧外关节交叉侧：7米；现场安装时根据受力、外观进行长度微调，保证预留把多余的部分剪掉。
